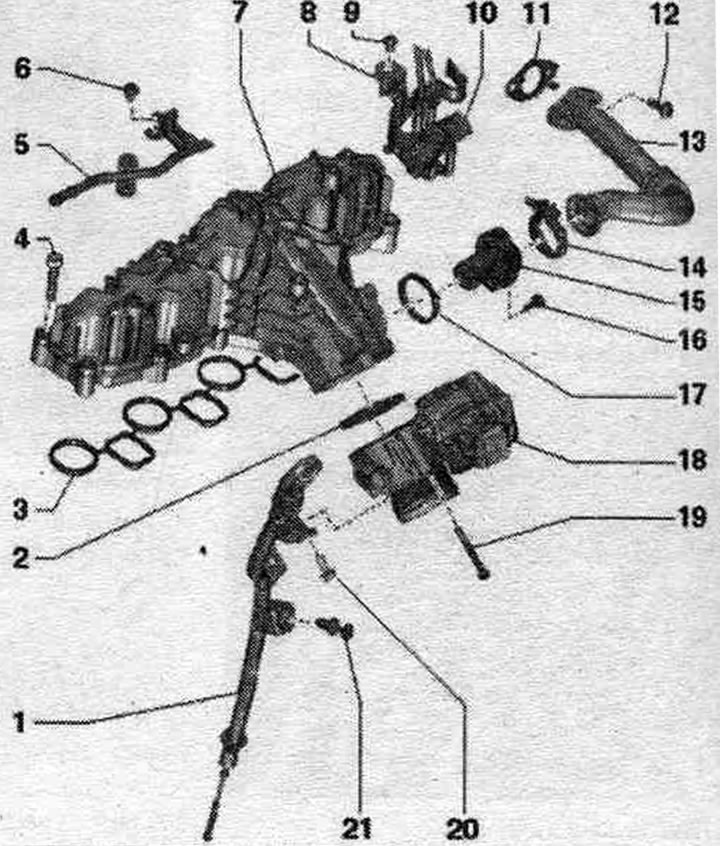

Впускны калектар
1. Накіроўвалая трубка: для алей. мац.
2. Ушчыльн. абшэўка: замяніць.
3. Пракладка: замяніць.
4. Болт: 8 Нм.
5. Зваротная топл. магістраль: выява не адпавядае выкананню ў а/м.
6. Ніт; 9 Нм.
7. Впускны калектар.
8-10. Не ўстанаўліваецца.
11. Пракладка: замяніць.
12. Болт: 20 Нм.
13. Злучальная трубка: для радыятара сістэ. рэцыркуляцыі ОГ.
14. Хамут: замяніць; 5 Нм.
15. Штуцэр: сіст. рэцыркуляцыі ОГ.
16. Болт: 8 Нм.
17. Ушчыльн. абшэўка: замяніць.
18. Модуль кіравання дросельнай засланкі "J338": з потенциометром дросельнай засланкі "G69".
19. Болт: 8 Нм.
20. Болт: 9 Нм.
21. Заціск.
Зняцце і ўстаноўка модуля кіравання дросельнай засланкі "J338"

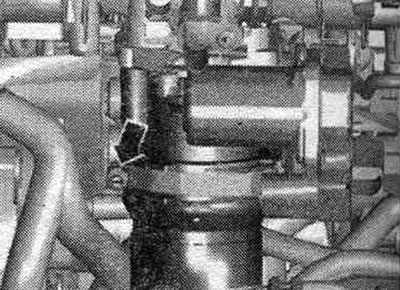

Зняць кажух рухавіка. Прыслабіць шлангавы хамут "стрэлка" і зняць шланг паветравода па кірунку ўніз.

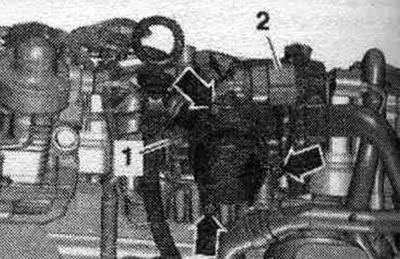

Адлучыць штэкернае злучэнне "2". Выкруціць ніт "1" накіроўвалай трубкі масловымяральнага маца. Адкруціць ніты "стрэлкі" і зняць модуль кіравання дросельнай засланкі "J338".
Ўстаноўка ў зваротным парадку. Замяніць ушчыльн. кольца круглага перасеку.
Зняцце і ўстаноўка впускнога калектара

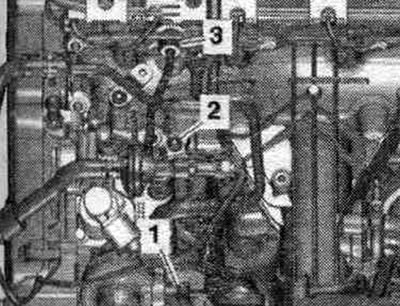

Зняць кажух рухавіка. Адлучыць штэкерныя злучэнні свечак напальвання. Выкруціць ніт "2" і накідныя гайкі "1 і 3", зняць магістраль высокага ціску.

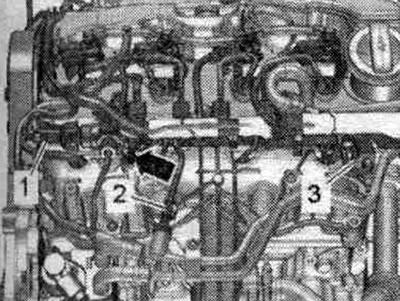

Адлучыць штэкерныя злучэнні "2 і 3". Выкруціць ніт "стрэлка" і адціснуць у бок трымальнік правадоў. "Паз. 1" не ўлічваць. Выкруціць балты "1 і 3".

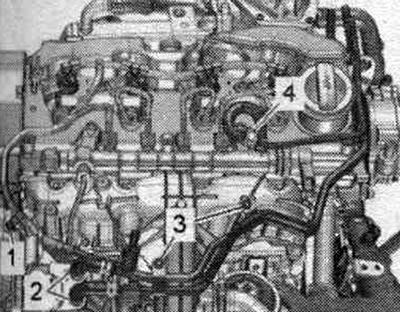

Зняць топл. шлангі, прыслабіўшы шлангавыя хамуты "2, 4".

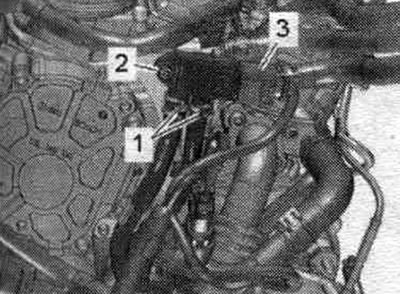

Выкруціць ніт "2" і зняць датчык рознасці ціску "G505". Адцягнуць топлю. магістралі ад крышкі ГБЦ уверх і адціснуць іх у бок.

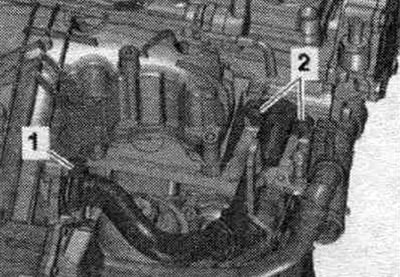

Неадкладна зачыніць адкрытыя злучэнні спецыяльным вечкам. Адкрыць і зняць хамут "1". "Паз. 2" не ўлічваць.

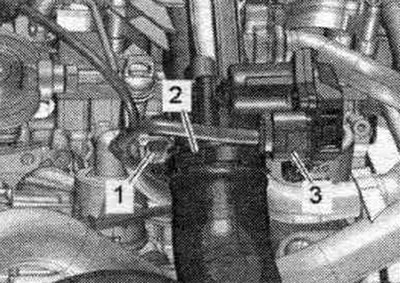

Зняць паветраводны шланг, прыслабіўшы шлангавы хамут "2". Выкруціць ніт "1" накіроўвалай трубкі масловымяральнага маца. Адлучыць штэкернае злучэнне "3" блока кіравання дросельнай засланкі "J338".

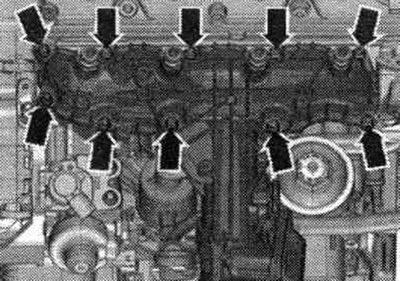

Выкруціць ніты "стрэлкі" впускного калектара знадворку ўнутр крыж-накрыж з дапамогай асадкі Torx Т "Т10405".
Мантаж
Ўстаноўка ў зваротным парадку. Замяніць ушчыльненні. Зацягнуць балты впускнога калектара знутры вонкі крыж-накрыж. Устанавіць магістраль высокага ціску.
