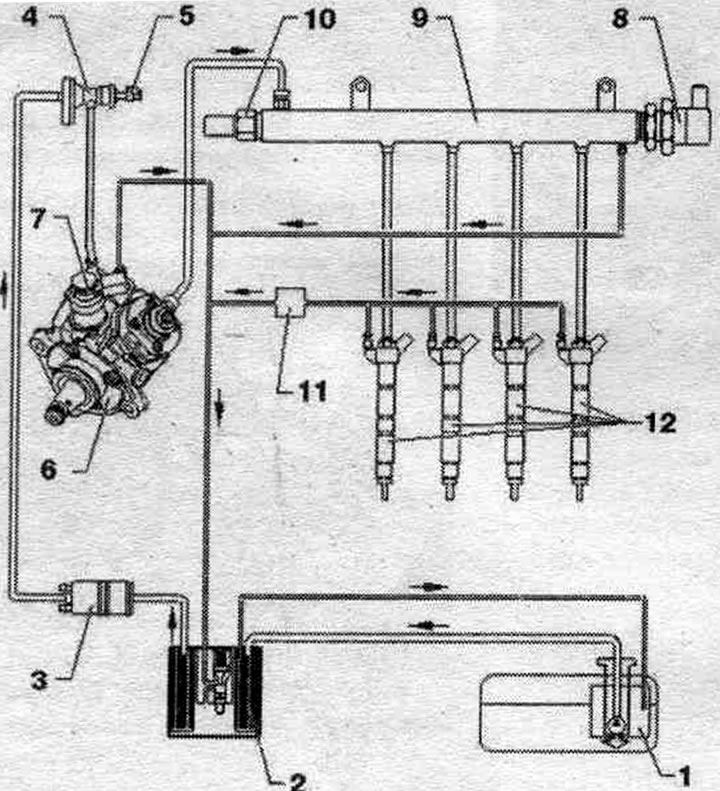

Схематычны агляд топл. сіст.
Асцярожна! У пазбяганне працы помпы высокага ціску ўсухую (вельмі строгія допускі) і з мэтай хуткага запуску рухавіка пасля замены дэталяў неабходна выконваць наступныя пункты. Пры зняцці або замене дэталяў/кампанентаў топл. сіст. паміж паліўным бакам і паліўнай помпай высокага ціску неабходна правесці першую запраўку топл. сіст. Пасля зняцця або замены ТНВД, неабходна перад першым запускам рухавіка выканаць прапампоўку топл. сіст.
1. Паліўны бак: з якая падпампоўвае паліўнай помпай "G6".
2. Паліўны фільтр.
3. Не ўстанаўліваецца.
4. Сеткаваты фільтр.
5. Датчык тэмпературы паліва "G81".
6. Помпа высокага ціску: пасля замены помпы высокага ціску або рэгулявальнага клапана ціску паліва "N276" неабходна правесці паўторную адаптацыю, ужыўшы Тэстар.
7. Клапан дазоўкі паліва "N290": не адчыняць.
8. Рэгулявальны клапан ціску паліва "N276".
9. Размеркавальнік паліва.
10. Датчык ціску паліва "G247".
11. Дросель.
12. Фарсунка.
