Сістэма ўпырску — размяшчэнне кампанентаў (Audi A4 B8)

  • Галоўная
  • Аўдзі A4
  • Б8 (2007-2015)
  • Сілавы агрэгат
  • Дызельныя рухавікі 2.0 л (CJCB)
  • Сістэма ўпырску — размяшчэнне кампанентаў
            0

Агляд месцаў усталёўкі



1. Расходамер паветра «G70».

1. Расходамер паветра "G70".
2. Клапан байпаснай засланкі возд. фільтра "N275": варыянт для нацыянальнага рынку.
3. Штэкерныя раздымы: для лямбда-зонда "G39", для датчыка тэмпературы ОГ 3 "G495".
4. Лямбда-зонд "G39" з награвальным элементам лямбда-зонда "Z19".
5. Выкан. электрарухавік сістэ. рэцыркуляцыі ОГ "V338" з потенциометром сістэ. рэцыркуляцыі ОГ "G212": убудаваны ў радыятар сістэ. рэцыркуляцыі ОГ.
6. Датчык 3 тэмпературы ОГ "G495".
7. Датчык тэмпературы ОЖ на выхадзе радыятара "G83".
8. Датчык рознасці ціскаў "G505".
9. Помпа цыркуляцыі ОЖ "V50": толькі а/м з сістэмай запуск-прыпынак.
10. Датчык 4 тэмпературы ОГ "G648".
11. Датчык тэмпературы ОЖ "G62".
12. Рэгулявальны клапан ціску паліва "N276".
13. Датчык нейтральнага становішча КП "G701": толькі а/м з сістэмай запуск-прыпынак.
14. Датчык ціску ўзмацняльніка тармазоў "G294".
15. Датчык становішча педалі газу "G79" і датчык становішча педалі газу 2 "G185".
16. Выключальнік стоп-сігналу "F" і датчык на педалі тормазу "F47".
17. Датчык становішча педалі счаплення "G476": з датчыкам становішча педалі счаплення для пуску рухавіка "F194" і выключальнікам педалі счаплення "F36"; толькі ў а/м з МКП.
18. Блок кіравання рухавіка "J623".
19. Датчык колькасці абарачэнняў рухавіка "G28".
20. Помпа радыятара сіст. рэцыркуляцыі ОГ "V400".
21. Модуль кіравання дросельнай засланкі "J338" з потенциометром дросельнай засланкі "G69".
22. Левы эл. магн. клапан эл. гідр, апоры рухавіка "N144": толькі злева.
23. Датчык ціску наддува "G31"/датчык тэмпературы якое ўсмоктваецца паветра "G42".
24. Датчык тэмпературы паліва "G81".
25. Клапан дазоўкі паліва "N290".
26. Свечкі напальвання: Свечка напальвання 1 "Q10". Свечка напальвання 2 "Q11". Свечка напальвання 3 "012". Свечка напальвання 4 "Q13".
27. Датчык ціску паліва "G247".
28. Датчык Хола "G40".
29. Фарсункі: Фарсунка цыл. 1 "N30". Фарсунка цыл. 2 "N31". Фарсунка цыл. 3 "N32". Фарсунка цыл. 4 "N33".
30. Электр. магн. клапан абмежавання ціску наддува "N75".
31. Пераключалы клапан радыятара сістэ. рэцыркуляцыі ОГ "N345".
32. Пазіцыйны датчык рэгулятара ціску наддува "G581".

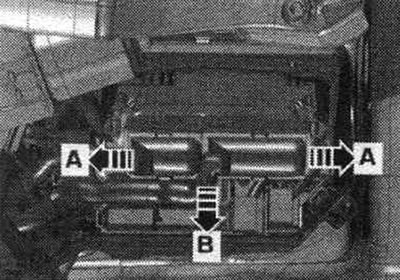

Месца ўсталёўкі блока кіравання рухавіка "J623"



У камут. блоку злева ў водаадводзячым корабе.

У камут. блоку злева ў водаадводзячым корабе.


Месца ўсталёўкі датчыка становішча педалі газу "G79" і датчыка 2 становішчы педалі газу "G185"

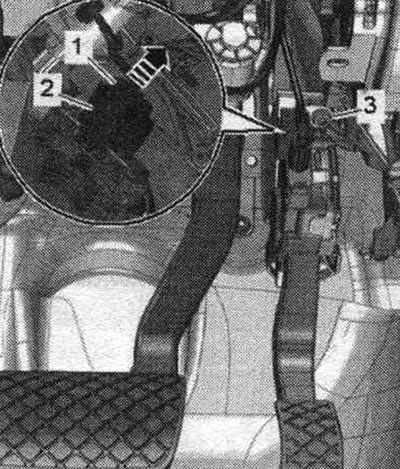

У модулі педалі газу. Датчык становішча педалі газу «G79» і датчык 2 становішчы педалі газу «G185»…

У модулі педалі газу. Датчык становішча педалі газу "G79" і датчык 2 становішчы педалі газу "G185" інтэграваныя ў модуль педалі газу і па асобнасці не замяняюцца.


Месца ўсталёўкі выключальніка стоп-сігналаў "F" і датчыка педалі тормазу "F47"/датчыка становішча педалі счаплення "G476"

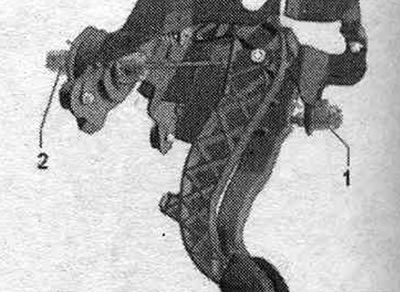

1. Выключальнік стоп-сігналу «F» і датчык на педалі тормазу «F47». 2. Датчык становішча педалі…

1. Выключальнік стоп-сігналу "F" і датчык на педалі тормазу "F47". 2. Датчык становішча педалі счаплення "G476" з датчыкам становішча педалі счаплення для пуску рухавіка "F194" і датчыкам становішча педалі счаплення "F36" (толькі ў а/м з МКП).

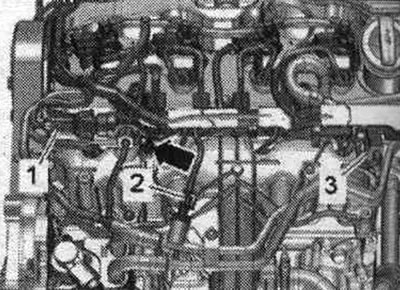

Месцы ўстаноўкі



1. Датчык ціску паліва «G247». 2. Датчык тэмпературы паліва «G81». 3. Рэгулявальны клапан ціску…

1. Датчык ціску паліва "G247". 2. Датчык тэмпературы паліва "G81". 3. Рэгулявальны клапан ціску паліва "N276".

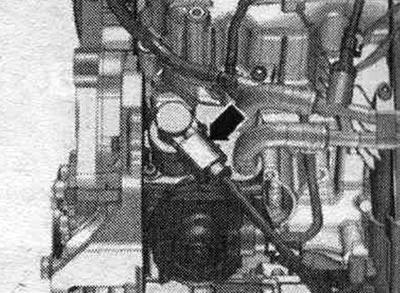

Клапан дазоўкі паліва "N290" "стрэлка"



Клапан дазоўкі паліва «N290» «стрэлка»


Месца ўсталёўкі помпы для ахаладжальніка рэцыркуляцыі ОГ "V400"

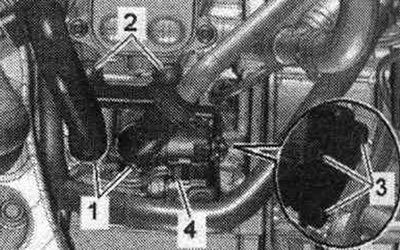

4. Электрычнае штэкернае злучэнне помпы радыятара сіст. рэцыркуляцыі АГ «V400»

4. Электрычнае штэкернае злучэнне помпы радыятара сіст. рэцыркуляцыі АГ "V400"




Ззаду злева на рухавіку



Месца ўсталёўкі датчыка тэмпературы ОЖ "G62".

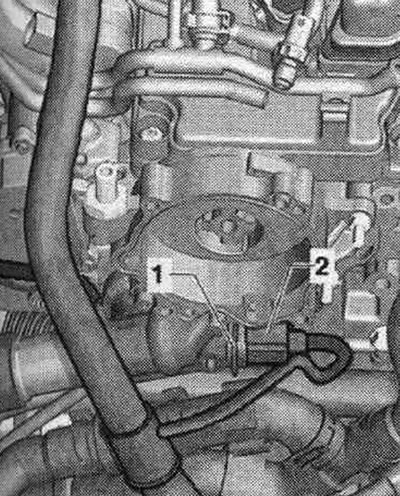

2. Электрычнае штэкернае злучэнне датчыка тэмпературы ОЖ «G62».

2. Электрычнае штэкернае злучэнне датчыка тэмпературы ОЖ "G62".


Ззаду на рухавіку

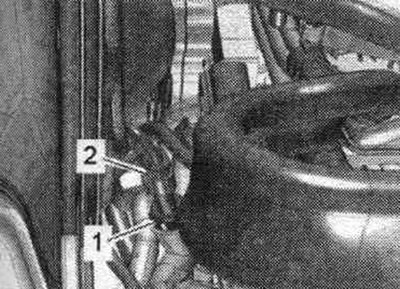

Месца ўсталёўкі датчыка тэмпературы ОЖ на вынахадзе радыятара "G83"

«Паз. 1» у патрубку ОЖ ззаду.

"Паз. 1" у патрубку ОЖ ззаду.

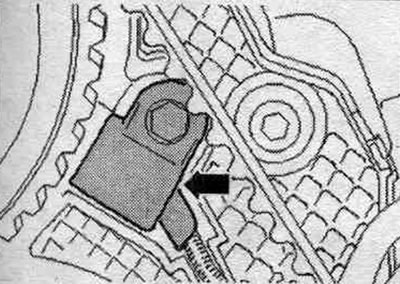

Месца ўстаноўкі датчыка Хола "G40"



Наперадзе на рухавіку побач з шасцярнёй зубчастага рамяня распредвала «стрэлка».

Наперадзе на рухавіку побач з шасцярнёй зубчастага рамяня распредвала "стрэлка".

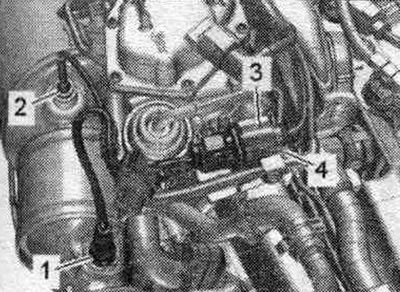

Месцы ўстаноўкі



1. Лямбда-зонд «G39». 2. Датчык 3 тэмпературы ОГ «G495». 3. Электрычнае штэкернае злучэнне…

1. Лямбда-зонд "G39". 2. Датчык 3 тэмпературы ОГ "G495". 3. Электрычнае штэкернае злучэнне лямбда-зонда "G39". 4. Электрычнае штэкернае злучэнне датчыка 3 тэмпературы ОГ "G495".

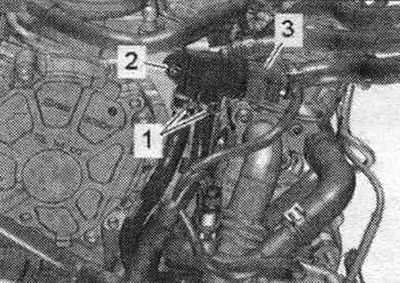

Месца ўсталёўкі датчык рознасці ціску "G505"



Ззаду на рухавіку.

3. Электрычнае штэкернае злучэнне датчыка рознасці ціску «G505».

3. Электрычнае штэкернае злучэнне датчыка рознасці ціску "G505".

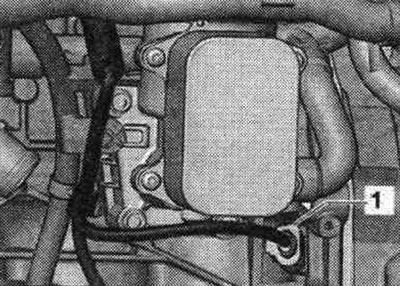

Месца ўсталёўкі датчыка колькасці абарачэнняў рухавіка "G28"



1. Штэкерны раз'ём датчыка колькасці абаротаў рухавіка «G28».

1. Штэкерны раз'ём датчыка колькасці абаротаў рухавіка "G28".

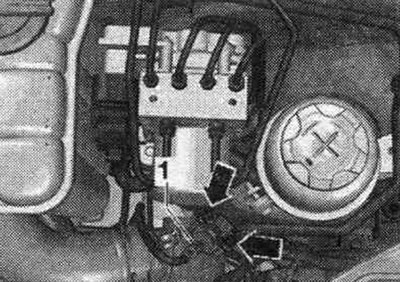

Месца ўсталёўкі датчыка ціску наддува "G31" з датчыкам тэмпературы якое ўсмоктваецца паветра "G42"



Спераду злева ў мат. адсеку.

1. Электрычнае штэкернае злучэнне датчыка ціску наддува «G31» з датчыкам тэмпературы паветра на…

1. Электрычнае штэкернае злучэнне датчыка ціску наддува "G31" з датчыкам тэмпературы паветра на ўпуску "G42"

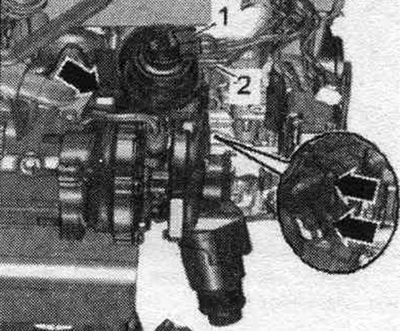

Месца ўсталёўкі пазіцыйнага датчыка рэгулятара ціску наддува "G581"



У турбакампрэсара справа на рухавіку.

1. Электрычнае штэкернае злучэнне пазіцыйнага датчыка рэгулятара ціску наддува «G581».

1. Электрычнае штэкернае злучэнне пазіцыйнага датчыка рэгулятара ціску наддува "G581".


Месца ўстаноўкі эл. магн. клапана абмежавання ціску наддува "N75"

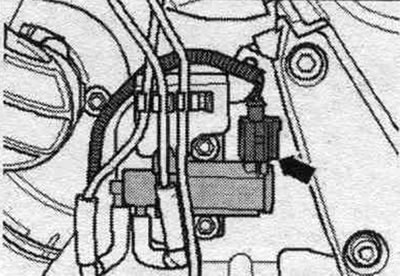

Спераду справа на рухавіку «стрэлка».

Спераду справа на рухавіку "стрэлка".




Месца ўстаноўкі датчык нейтральнага становішча КП "G701"

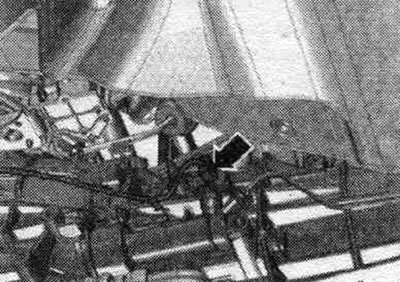

Злева на КП «стрэлка». Устанаўліваецца толькі на а/м з сістэмай запуск-прыпынак.

Злева на КП "стрэлка". Устанаўліваецца толькі на а/м з сістэмай запуск-прыпынак.


Электрычныя штэкерныя злучэнні

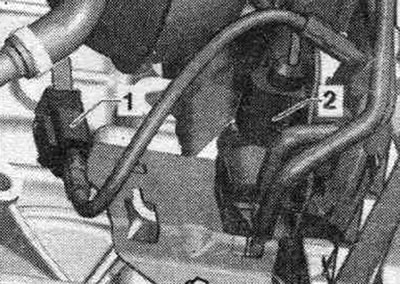

1. Датчык 1 тэмпературы ОГ «G235». 2. Пераключалы клапан радыятара сістэ. рэцыркуляцыі ОГ «N345».

1. Датчык 1 тэмпературы ОГ "G235". 2. Пераключалы клапан радыятара сістэ. рэцыркуляцыі ОГ "N345".

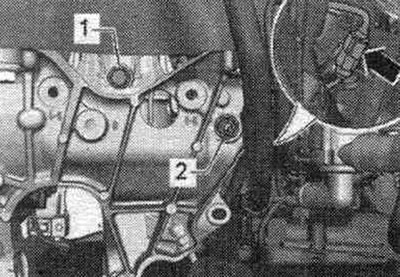

Месца ўстаноўкі эл. магн. клапана левай эл. гідр, апоры рухавіка "N144"



На апоры рухавіка злева «стрэлка» (штэкернае злучэнне).

На апоры рухавіка злева "стрэлка" (штэкернае злучэнне).




Месца ўсталёўкі датчыка ціску ўзмацняльніка тармазоў "G294"

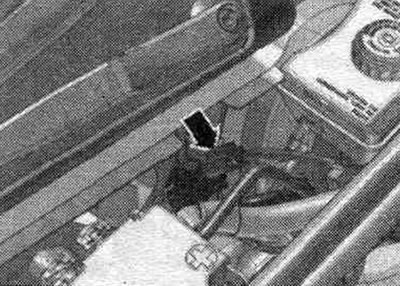

У вакуумным трубаправодзе да ўзмацняльніка тармазоў «стрэлка».

У вакуумным трубаправодзе да ўзмацняльніка тармазоў "стрэлка".
Артыкул праверыў аўтаэксперт Цімур Бажэнаў
