Сістэма ўпырску — месцы ўстаноўкі кампанентаў (сама, camb, ccwa, ccwb, cgka, cgkb) (Audi A4 B8)

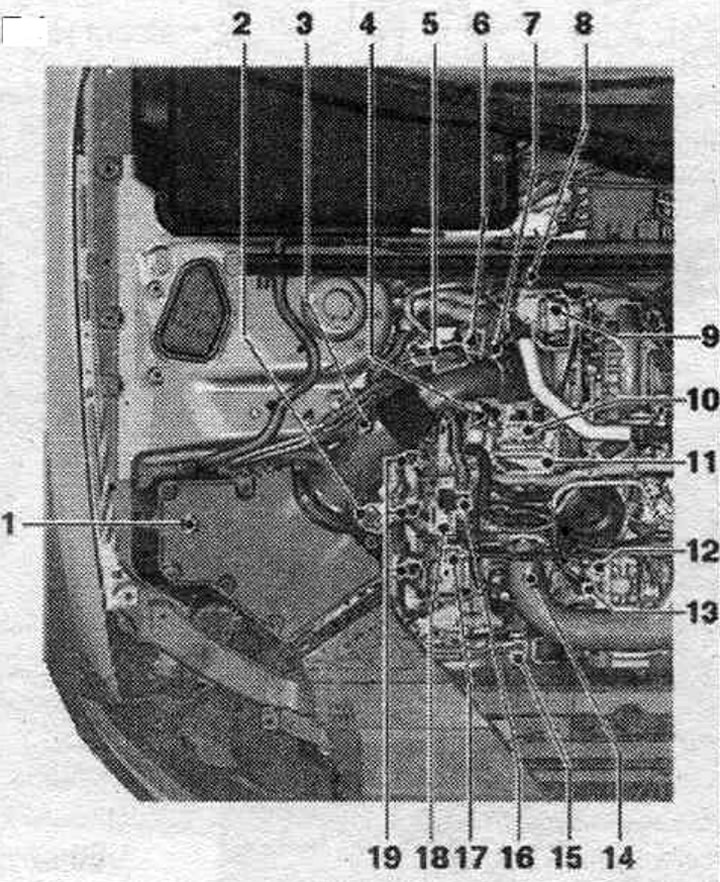

1. Клапан байпаснай засланкі павет. фільтра "N275": вузлы (байпасная засланка з клапанам байпаснай засланкі павет. фільтра "N275") усталёўваюцца не ва ўсіх варыянтах камплектацыі і не для ўсіх краін; калі байпасная засланка ўсталявана, то яна размешчана ў корпусе павет. фільтра, і клапан байпаснай засланкі павет. фільтра "N275" замацаваны звонку на корпусе возд. фільтра.
2. Расходамер паветра "G70".

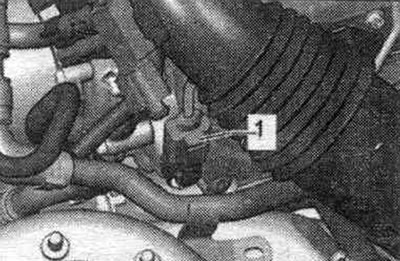

3. Датчык Хола "G40" (пазіцыйны датчык распредвала).

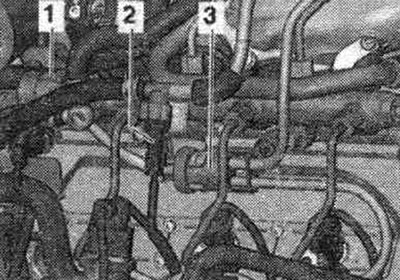

4. Рэгулявальны клапан ціску паліва "N276": пасля замены помпы высокага ціску або рэгулявальнага клапана ціску паліва "N276" неабходна правесці паўторную адаптацыю.

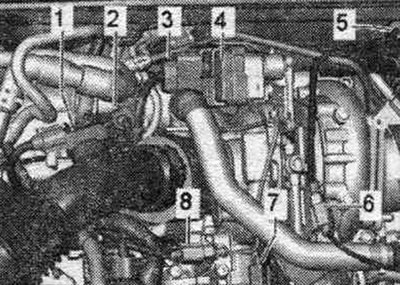

5. Датчык ціску 1 ОГ "G450": пасля замены неабходна правесці карэкціроўку.
6. Штэкерны раз'ём: датчыка тэмпературы ОГ 4 "G648" (САМА, CAMB, CCWA, CCWB, CGKA, CGKB), датчыка тэмпературы ОГ 3 шэрагу цыліндраў 1 "G496" (САРА).
7. Датчык тэмпературы ОЖ "G62".
8. Датчык тэмпературы ОГ 4 "G648" (САМА, CAMB, CCWA, CCWB, CGKA, CGKB): датчык тэмпературы ОГ 3 шэрагу цыліндраў 1 "G496" (САРА).
9. Блок кіравання турбанагнетальніка 1 "J724".
10. Электр, раз'ём датчыка тэмпературы ОГ 1 "G235": усталёўваецца толькі на а/м з літарнымі пазначэннямі рухавіка САРА, CCWA, CCWB; датчык тэмпературы ОГ 1 "G235".
11. Рухавік засланкі ва ўпускным калектары "V157": шэраг цыліндраў 1; впускной калектар.
12. Падлучэнне зваротнай топл. магістралі.
13. Падлучэнне топл. магістралі.

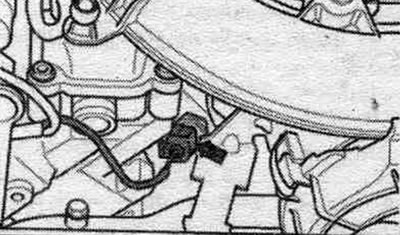

14. Датчык ціску алею: датчык ціску алею "F1" на рухавіках з літарным абазначэннем САРА, САМА, САМВ; датчык ціску алею для паніжанага ціску "F378" на рухавіках з літарным абазначэннем CCWA, CCWB, CGKA, CGKB.

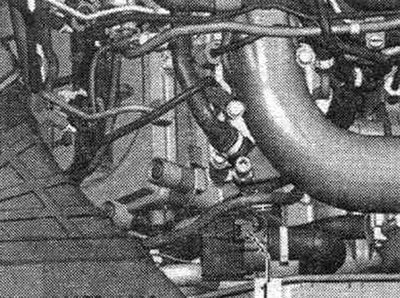

15. Помпа радыятара сіст. рэцыркуляцыі ОГ "V400".
16. Датчык тэмпературы паліва "G81".
17. Датчык тэмпературы ОЖ на выхадзе радыятара "G83".
18. Рэдукцыйны клапан: у дрэнажных трубаправодах 1 і 2 шэрагу цыліндраў; функцыя рэдукцыйнага клапана. - забяспечваць рэшткавы ціск у зваротных топл. магістралях (аб'ём кіравання) ок. 10 бар, якое неабходна п'езафарсункам для нармальнай працы; рэдукцыйны клапан замяняць толькі ў камплекце з зваротнымі топлі. магістралямі; пасля замены неабходна даць рухавіку папрацаваць на хол. ходу каля 2 хвілін, каб выдаліць паветра з топл. сіст.
19. Модулі ўпырску (п'езафарсункі): шэраг цыліндраў 1.

1. Штэкерны раз'ём: датчыка тэмпературы ОГ 3 "G495" (САМА, CAMB, CCWA, CCWB, CGKA, CGKB), датчыка тэмпературы ОГ 2 "G448" (САРА).
2. Датчык тэмпературы ОГ 3 "G495" (САМА, CAMB, CCWA, CCWB, CGKA, CGKB): датчык тэмпературы ОГ 2 "G448" (САРА); усталяваны за каталітычным нейтралізатарам; 45 Нм.

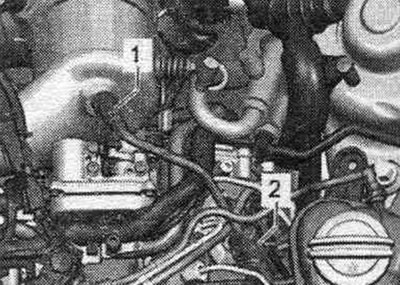

3. Лямбда-зонд "G39" з награвальным элементам лямбда-зонда "Z19": 50 Нм.
4. Рухавік засланкі 2 впускного калектара "V275": шэраг цыліндраў 2; впускной калектар.
5. Штэкерны раз'ём лямбда-зонда "G39".
6. Блок кіравання рухавіка "J623".

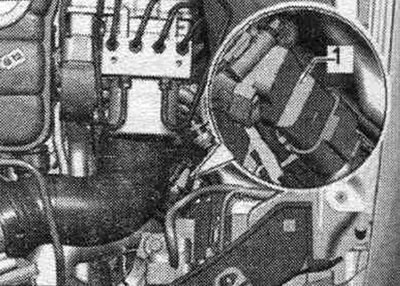

7. Датчык ціску наддува -G31 -: з датчыкам тэмпературы якое ўсмоктваецца паветра "G42".
8. Блок кіравання дросельнай засланкай "J338": 9 Нм.

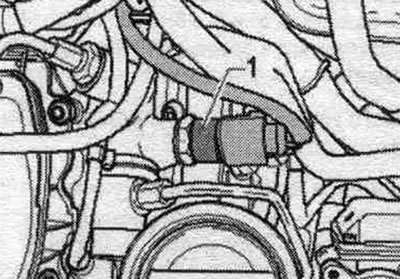

9. Датчык ціску паліва "G247".
10. Модулі ўпырску (п'езафарсункі): рад цыліндраў 2.
11. Пераключалы клапан радыятара сістэ. рэцыркуляцыі ОГ "N345".

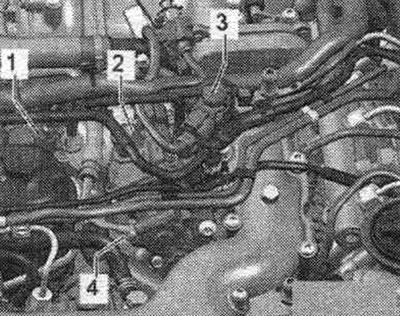

12. Серварухавік сіст. рэцыркуляцыі ОГ "V338".
13. ТНВД: з клапанам дазоўкі паліва "N290"; на а/м з рухавіком САМА, CAMB, CCWA, CCWB, CGKA, CGKB пасля замены ТНВД "варта" правесці першую запраўку палівам (для выключэння працы ўсухую); пасля замены помпы высокага ціску ці рэгулявальнага клапана ціску паліва "N276" неабходна правесці паўторную адаптацыю.
14. Клапан дазоўкі паліва "N290": не адчыняць; устаноўлены прама ў ТНВД.
15. Датчык тэмпературы сістэ. рэцыркуляцыі ОГ "G98".
16. Раз'ём датчыка тэмпературы ў сістэ. рэцыркуляцыі ОГ "G98".
17. Вакуумны рэзервуар: для пераключальнага клапана сістэ. рэцыркуляцыі ОГ.

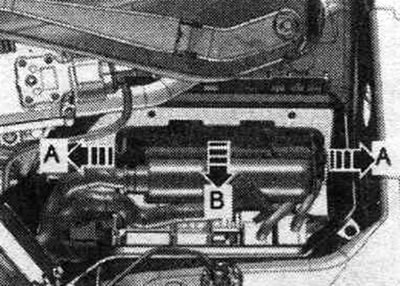

А. Блок рэле і засцерагальнікаў у камут. блоку ў левым водаадводзячым корабе.
В. Рэле малой магутнасці абагравання "J359" і рэле вялікай магутнасці абагравання "J360".
С. Выключальнік стоп-сігналу "F" і датчык на педалі тормазу "F47": у прасторы для ног на педалі тормазу.

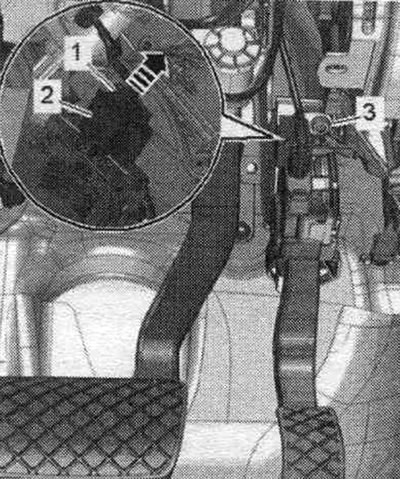

D. Датчык становішча педалі газу "G79" і датчык становішча педалі газу 2 "G185".

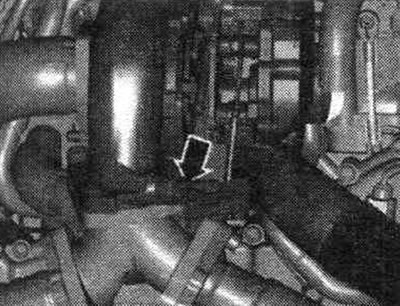

Е. Датчык 1 тэмпературы ОГ "G235": усталёўваецца толькі на а/м Сара, CCWA, CCWB; на турбанагнетацелі; 45 Нм.

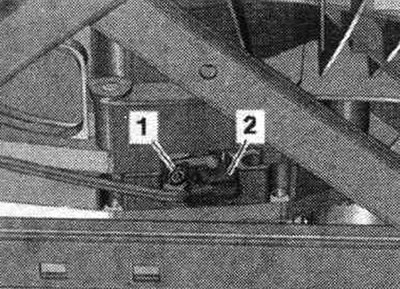

F. Датчык частаты кручэння рухавіка "G28".

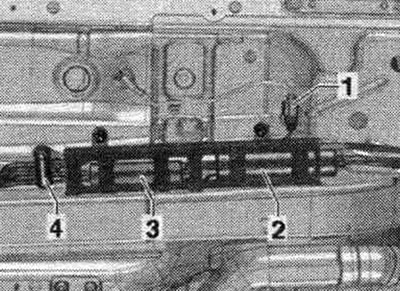

G. Дад. топл. помпа "V393": усталёўваецца толькі на рухавіках: САМА, CAMB, CCWA, CCWB, CGKA, CGKB.

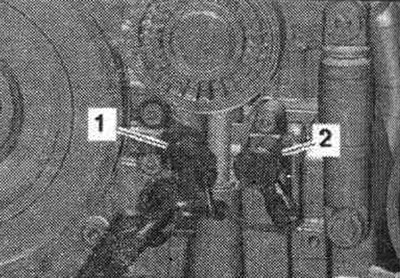

H. Датчык ціску алею "F22": усталёўваецца толькі на рухавіках: CCWA, CCWB, CGKA, CGKB.
I. Клапан рэгулявання ціску алею "N428": усталёўваецца толькі на рухавіках: CCWA, CCWB, CGKA, CGKB.
J. Сажавы фільтр: усталяваны на дно; суцэльны вузел з каталізатарам; пасля замены неабходна правесці карэкціроўку.
