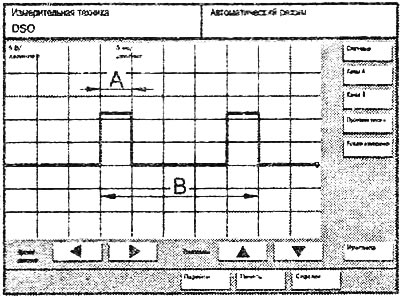

Регулиращият вентил на компресора N₂80 се регулира плавно от блока за управление и индикация на климатичната система E87. Това води до промяна в налягането в корпуса на компресора. Люлеещата се шайба променя наклона си и по този начин работния обем. За настройка на компресора се оценяват външни фактори: температурата, зададена от водача, метеорологичните условия и топлинното натоварване в системата. Този анализ е отговорност на блока за управление и дисплей E87. Той оценява зависимия от налягането правоъгълен сигнал от сензора за високо налягане G65 във веригата на хладилния агент. В този случай ширината на импулса "А" се увеличава с увеличаване на налягането. Ширината на импулса "A" и разстоянието "B" дават стойността на коефициента на запълване, която се обработва в блока за управление и индикация E87. Високата стойност на работния цикъл означава висока интензивност на охлаждане и обратно. B/U и индикацията изчисляват, като вземат предвид различни параметри, работния цикъл на PWM сигнала за управление на контролния вентил N₂80. Работният цикъл определя площта на потока на контролния вентил (т.е. поток през контролния вентил). Температурата на изпарителя от сензора G2 65 е референтният сигнал за регулиране на компресора.
Отличителни характеристики: външна настройка чрез регулиращ вентил N₂80; кухи бутала; ремъчно задвижване (липсва електромагнитен съединител).
Ремъчно задвижване: Когато уредът е изключен, компресорът продължава да работи. Производителността му обаче е под 2%. Тъй като електромагнитният съединител липсва, проверката на климатичната система чрез проверка и прослушване вече не е възможна.
Компресор при нулев поток

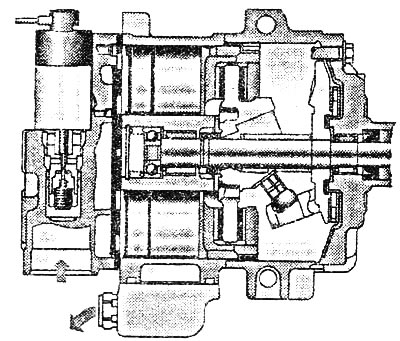

Работният обем на компресора се променя чрез промяна на наклона на осцилиращата (наклонена) шайба. Когато компресорът не работи, накланящата се плоча е във вертикално положение (ходът на буталото е по-малък от 2%). Промяната в положението на осцилиращата шайба се регулира чрез промяна на съотношенията на различните налягания в компресора.
Входящо налягане
Налягането във веригата за ниско налягане на системата, т.е. налягането на хладилния агент преди компресора.
Високо налягане (налягане във веригата за високо налягане)
Налягането на хладилния агент зад компресора е основното налягане, което променя позицията на накланящата се плоча, за да увеличи производителността.
Налягане в корпуса на компресора
Обратното налягане в корпуса на компресора, комбинирано със силата на възвратната пружина на люлеещата се плоча, променя позицията на люлеещата се плоча, за да намали капацитета.
За баланса на тези налягания отговаря управляващият вентил, който е под тяхно влияние. Основно влияние върху крайния баланс на силите оказват наляганията в корпуса на компресора и веригата за високо налягане. Високото налягане действа върху буталото в камерата за компресия и се опитва да приведе кобилицата в наклонено положение, тоест положение на голям работен обем. Налягането в корпуса създава сила, която се стреми да избута люлеещата се шайба във вертикално положение.
Компресор с максимална производителност
Електромагнитният управляващ вентил N₂80 има макара и натискащ елемент. Входното налягане определя позицията на натискащия елемент и следователно колко далеч е удължен вентилът. Ако се изисква по-висок интензитет на охлаждане, блокът за управление и индикация E87 активира регулиращия вентил. В този случай макарата се движи надолу и намалява площта на потока в точката, където веригата за високо налягане (тъмно зелен цвят) се свързва с кухината вътре в корпуса (жълто). В резултат на това започва да преобладава високо налягане (налягането в кутията пада) и чрез буталото привежда люлеещата се шайба в наклонено положение.
Ако се изисква по-ниска интензивност на охлаждане, напречното сечение на потока на отвора между веригата за високо налягане и кухината на корпуса се увеличава. Това води до изравняване на налягането в компресорната камера и корпуса на компресора. В резултат на това възвратната пружина привежда люлеещата се шайба в положение на нулево подаване. С работен цикъл от 40'0 Hz, контролният вентил N₂80 може да бъде направен да държи макарата в "плаващо" положение, като по този начин се постига оптимално регулиране на налягането.
