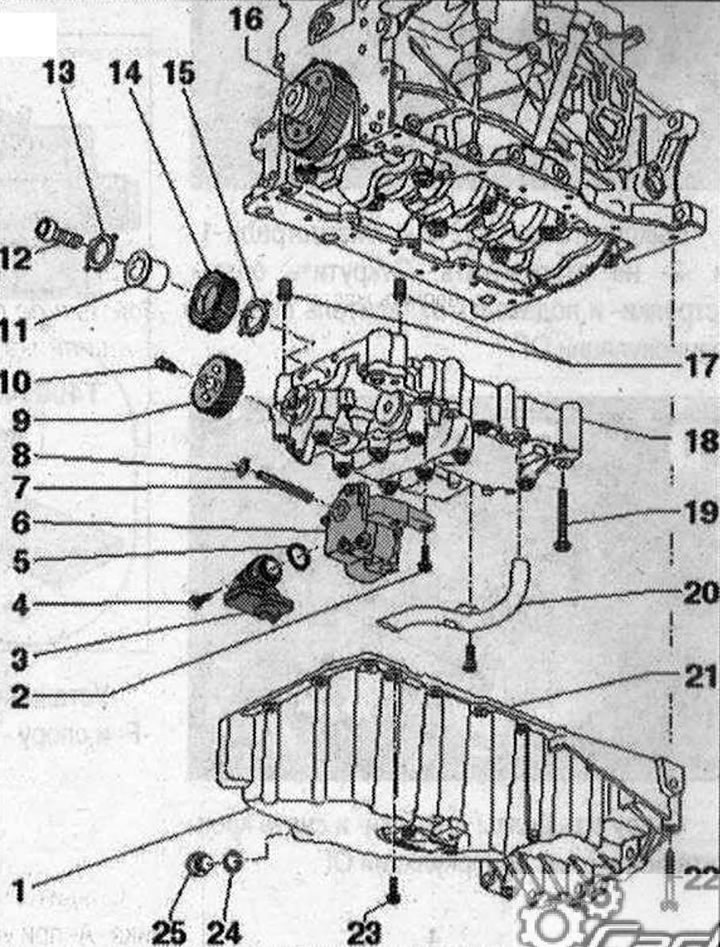

Маслен картер, маслена помпа, блок на балансиращия вал. аз 1. Маслен съд; 2. Болт, 10 Nm; 3. Смукателна тръба, ако е замърсена, почистете мрежестия филтър; 4. Болт, 10 Nm; 5. Запечатване. пръстен, сменете; 6. Маслена помпа, преди монтаж проверете дали двете инсталационни втулки за центриране на маслената помпа към модула на балансиращия вал са на мястото си; 7. Задвижващ вал на маслената помпа; 8. Задържащият пръстен трябва да пасне в основата на жлеба; повреден или пренатегнат задържащ пръстен трябва да бъде заменен; 9. Зъбно колело на балансиращия вал; 10. Болт, 20 Nm + 90°, сменете; 11. Главина, междинна предавка, сменете; 12. Болт, 90 Nm + 90°, сменете; 13. Шайба на опорния лагер, междинна предавка, сменете; 14. Междинно зъбно колело, сменете, за да се постигне необходимата хлабина на профила на зъбите, новото междинно зъбно колело има покритие, което осигурява правилната хлабина поради износване. Когато монтирате междинната предавка, обърнете внимание на правилното прилягане на шайбата на опорния лагер, монтажна позиция: номерът на частта трябва да се вижда; 15. Сменете шайбата на опорния лагер, междинна предавка. Вземете под внимание позицията на монтаж, ако е необходимо, фиксирайте междинното зъбно колело върху корпуса с грес за монтаж; 16. Цилиндрично зъбно колело; 17. Водещи втулки, центриращи втулки на модула на балансиращия вал на цилиндровия блок; 18. Модул на балансиращия вал, преди монтаж, проверете дали двете монтажни втулки за центриране на модула на балансиращия вал върху цилиндровия блок са на място; 19. Болт, сменете; 20. Тръба за всмукване на масло; 21. Болт, 10 Nm; 22. Болт, 40 Nm; 23. Болт, 15 Nm, затегнете на етапи в кръстосана схема; 24. Уплътнение, сменете; 25. Пробка за източване на маслото, 30 Nm

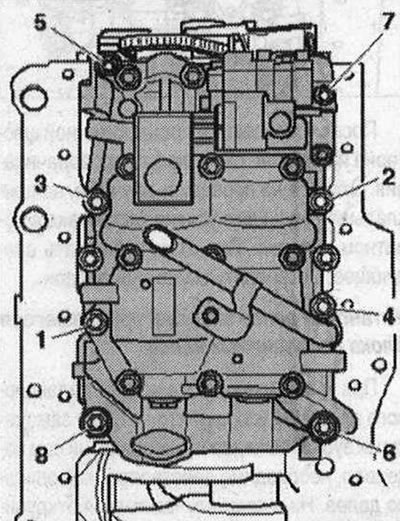

Последователност на затягане - модул на балансиращия вал с 8 резби
Затегнете болтовете на модула на балансиращия вал в следния ред:
| Стъпка | Болтове | Момент на затягане/ъгъл на въртене |
| 1. | "1...8" | затегнете на ръка последователно |
| 2. | "1...8" | затегнете предварително в указаната последователност до 6 Nm |
| 3- | "1...4" | затегнете до 20 Nm |
| 4. | "5" | затегнете до 13 Nm |
| 5. | "6" | затегнете до 20 Nm |
| 6. | "7" | затегнете до 13 Nm |
| 7. | "8" | затегнете до 20 Nm |
| 8. | "1...8" | затегнете последователно с твърд гаечен ключ на 90° |

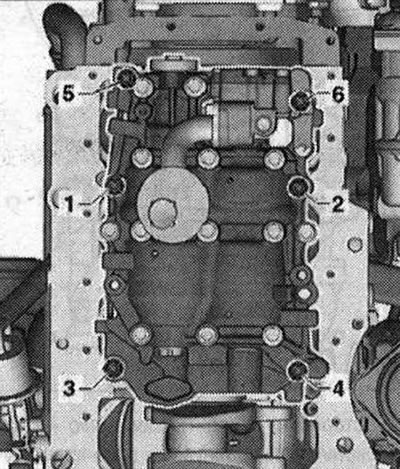

Последователност на затягане - 6-точков модул на балансиращия вал
Затегнете болтовете на модула на балансиращия вал в следния ред:
| Стъпка | Болтове | Момент на затягане/ъгъл на въртене |
| 1 | "1...6" | затегнете на ръка последователно |
| 2 | "1...6" | Затегнете предварително болтовете последователно до 6 Nm |
| 3 | "1...4" | затегнете до 20 Nm |
| 4 | "5 и 6" | затегнете до 13 Nm |
| 5 | "1...6" | затегнете последователно с твърд гаечен ключ на 90° |

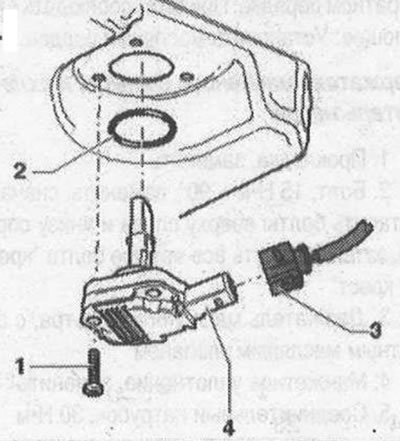

Датчик за ниво и температура на маслото "G266". аз 1. Болт, 15 Nm; 2. Запечатване. пръстен; подмяна; 3. Електрическа връзка; 4. Сензор за ниво и температура на маслото "G266"

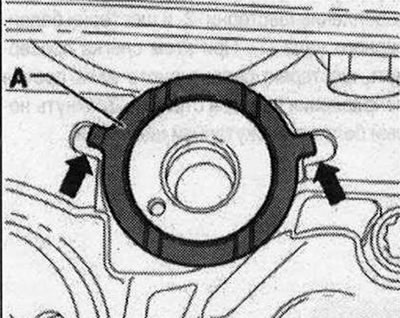

Монтажна позиция на шайбата на опорния лагер
Уверете се, че шайбата на опорния лагер "A" не се изплъзва от вдлъбнатините на модула на балансиращия вал "стрелка" при монтиране на междинното зъбно колело и в резултат на това не се блокира. Ако е необходимо, закрепете с грес модула на балансиращия вал.
