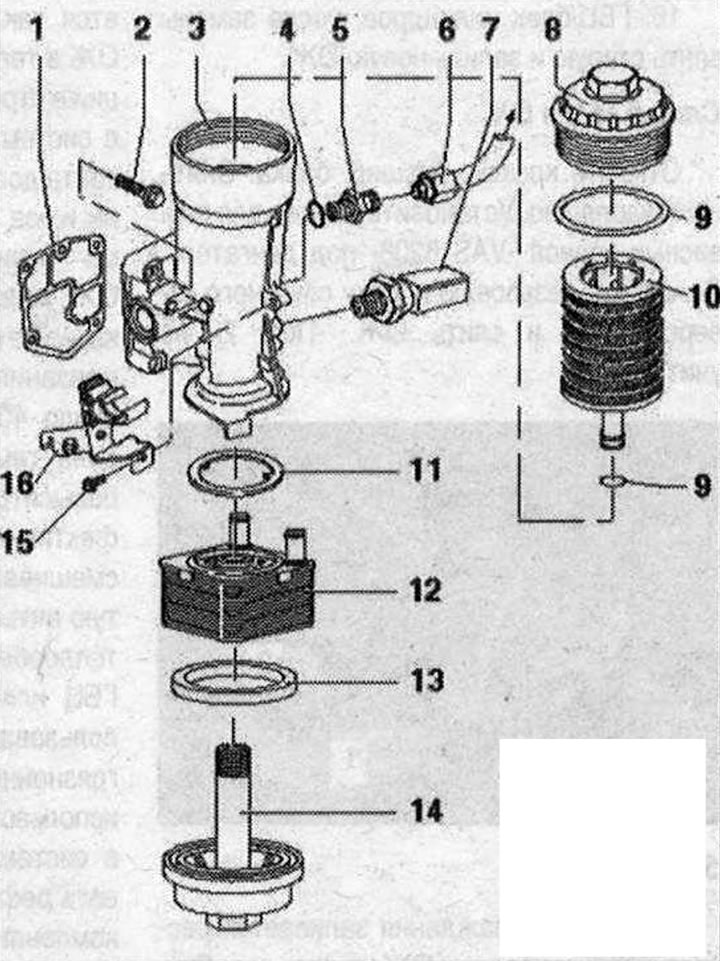

Държач за маслен филтър и маслен охладител 1. Уплътнение, сменете; 2. Болт, 15 Nm + 90°, сменете, първо поставете болтовете горе вляво и долу вдясно, след това затегнете четирите болта "на кръст"; 3. Държач за маслен филтър, с възвратен клапан за масло; 4. Уплътнение, сменете; 5. Свързваща тръба,; 6. Маслопровод, 22 Nm, отиващ към турбокомпресора; 7. Сензор за налягане на маслото -F1 22 Nm, маркировка: кафяв, 0,7 бара, ако тече, захапете и сменете уплътнителния пръстен; 8. Капак, 25 Nm; 9. Печат. пръстен, сменете; 10. Маслен филтърен елемент; 11. Сменете уплътнението, смажете преди монтажа, поставете в издатините на масления радиатор; 12. Маслен радиатор, проверете за свободно пространство със съседните части; 13. Уплътнение, сменете; 14. Резбова пробка, 25 Nm; 15. Болт, 10 Nm; 16. Държач за кабелен сноп

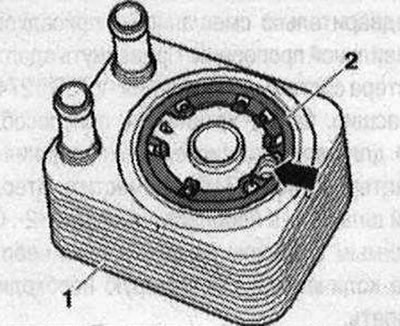

Монтажна позиция на уплътнението на масления охладител
Поставете уплътнение "2", така че да може да се фиксира върху всички шийки на масления охладител "1". Отворът за масло "стрелка" не трябва да бъде блокиран от уплътнение.
Премахване на държача на масления филтър с охладителя на маслото

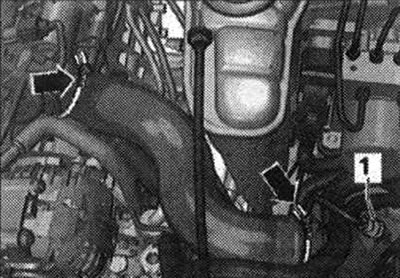

Отстранете капака на двигателя "стрелки". Освободете скобите на маркуча "стрелка" и извадете маркуча на въздуховода. Източете охлаждащата течност.

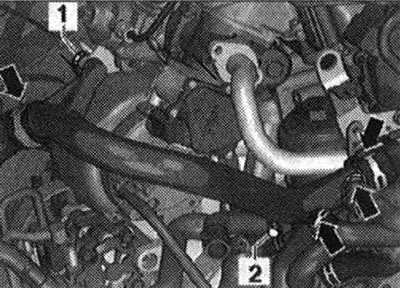

Свали маркучи ОЖ "стрелките". Отклони болтове "1" и "2", да вдигнеш телефона ОЖ.

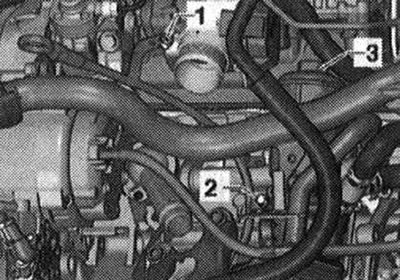

Развийте болтовете "1" и "2". Развийте капака "3" и извадете елемента на масления филтър.

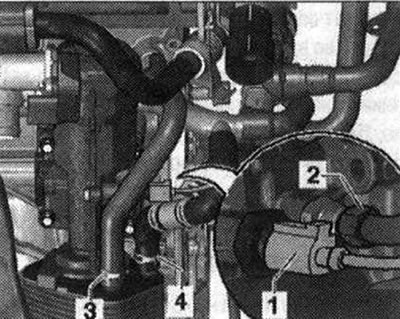

Изключете ел. конектор "1". Развийте тръбата за подаване на масло "2". Отстранете маркучите за охлаждаща течност "3" и "4".

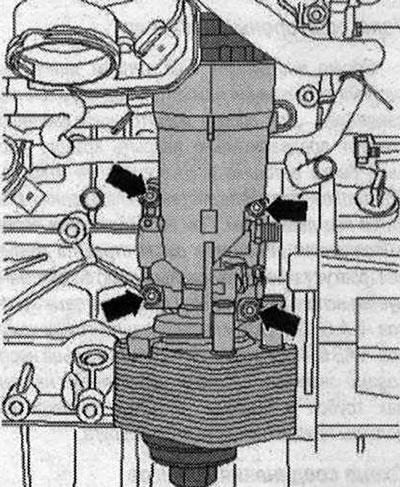

Развийте болтовете "стрелка" и свалете скобата на масления филтър.
Монтаж в обратен ред.
