2.0 TFSI двигатели
1. Подробности за монтажа на тръбопровода за разпределение на горивото и инжекторите са показани на придружаващата фигура. илюстрации.
5.1. Подробности за монтаж на горивната шина и инжектора 1. Радиален компенсиращ елемент; 2. Инжектор с уплътнителни пръстени; 3. Опорен пръстен; 4. Линия за разпределение на горивото; 5. Датчик за налягане на горивото, 22 Nm; 6. Сензор за налягане на горивото във веригата за ниско налягане, 15 Nm; 7. Клапан за регулиране на налягането на горивото; 8. Механична еднобутална инжекционна помпа; 9. Електромагнитен клапан за прочистване на EVAP кутията; 10. Корпус на дросела; 11. IAT сензор #2, 5 Nm; 12. Монтажни болтове на всмукателния колектор, 9 Nm; 13. Входящ колектор
2. Отстранете всмукателния колектор (вижте раздел 4). Ако трябва да се премахнат само инжекторите, преминете към параграф 6.
3. Отстранете маркучите от въглеродния адсорбер. За да направите това, разхлабете скобата (1 на съпротивлението. илюстрации) и отстранете двата болта (стрелки) от разпределителната тръба за гориво.
5.3. Закрепване на маркучите към EVAP кутията

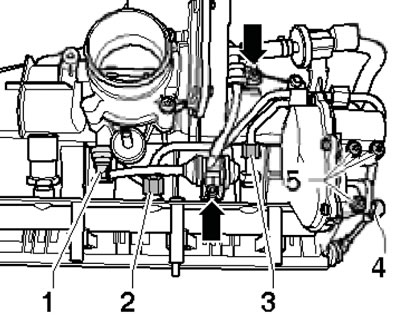

4. Разкачете горивопроводите (2 и 3 на съпротива. илюстрации), внимателно натиснете пръта от активатора (4) на клапата на всмукателния колектор и развийте болтовете (5), закрепващи активатора.
5.4. Премахване на модула на клапата на всмукателния колектор

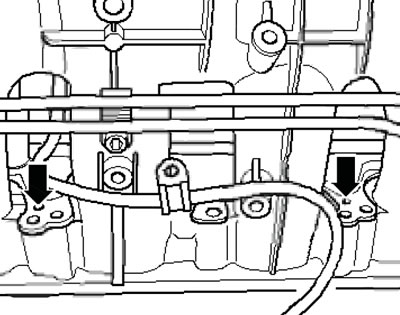

5. Натиснете горивната релса през задържащите зъбчета (стрелки отсреща илюстрации) върху всмукателния колектор и го издърпайте от всмукателния колектор.
5.5. Премахване на тръбопровода за разпределение на горивото
6. За да премахнете инжекторите от горивната шина, просто ги издърпайте.

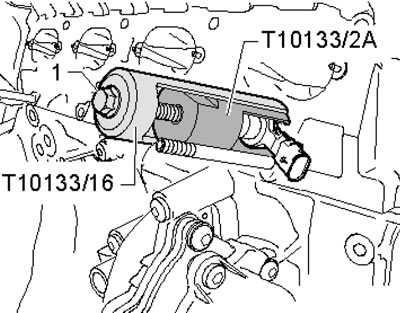

7. Ако инжекторите останат в главата на цилиндъра, използвайте специални дърпачи (виж прил. илюстрация).
5.7. Отстраняване на инжектора от главата на цилиндъра

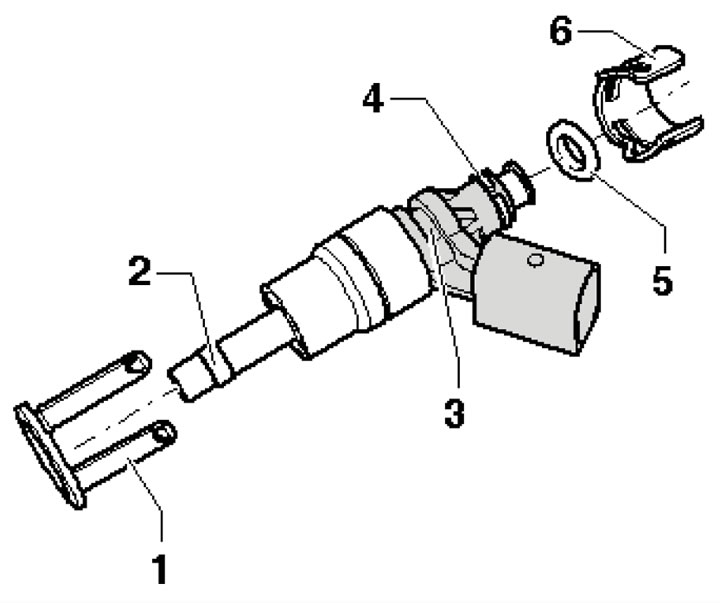

8. Подробностите за монтаж на инжектора са показани на контакта. илюстрации.
5.8. Подробности за монтаж на инжектора 1. Радиален компенсиращ елемент (при повреда подлежи на смяна); 2. Тефлоново уплътнение на горивната камера (подлежи на смяна, не е смазан преди монтаж); 3. Жлеб в инжектора; 4. Дистанционер (при повреда подлежи на смяна); 5. Уплътнителен пръстен (подлежи на смяна, леко смазан с двигателно масло преди монтаж); 6. Опорен пръстен на разпределителната линия на горивото
9. Монтажът се извършва в реда, обратен на демонтирането на компонентите.
Двигатели 1.8л
10. Подробности за монтажа на тръбопровода за разпределение на горивото и инжекторите са показани на придружаващата фигура. илюстрации.
5.10. Подробности за монтаж на горивната шина и инжектора 1. Болт, 10 Nm; 2. Защитна капачка; 3. Държач; 4. Входящ колектор; 5. Дистанционер за инжектор 3 Nm; 6, 8. Уплътнителен пръстен, подлежи на смяна; 7. Инжектор; 9. Нипел на тръбата за подаване на гориво, 25 Nm; 10. Линия за разпределение на горивото; 11. Конектори за инжектори
11. Разкачете конекторите на инжекторите, IAT сензора, CMP сензора и задвижващия механизъм на дросела. Преместете електрическото окабеляване настрани.
12. Свалете монтажните болтове на гориворазпределителната линия.
13. За да премахнете разпределителната тръба за гориво, изключете горивопроводите от нея.
14. Отстранете държачите и отстранете инжекторите.
15. Монтажът се извършва в обратен ред. Използвайте нови О-пръстени.
Двигатели 3.2л
16. Подробности за монтажа на тръбопровода за разпределение на горивото и инжекторите са показани на илюстрацията 4.23b.
