Оттегляне

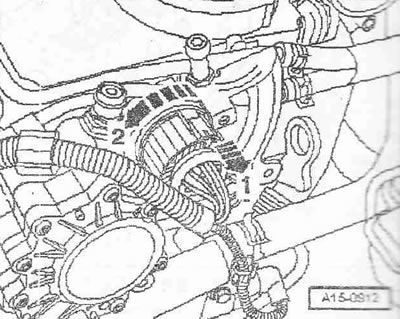

Изключете многощифтовия конектор за инжектори и подгревни свещи, като издърпате освобождаващия щифт -стрелка 1- и разхлабите назъбената гайка -стрелка 2-. Свалете капака на цилиндровата глава.

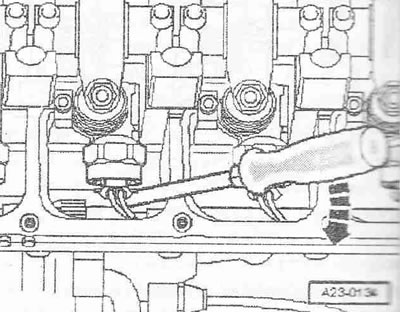

Изключете инжектора с отвертка -стрелка-. За да избегнете изкривяване, подпрете противоположната страна на конектора, докато прилагате лек натиск с пръст.

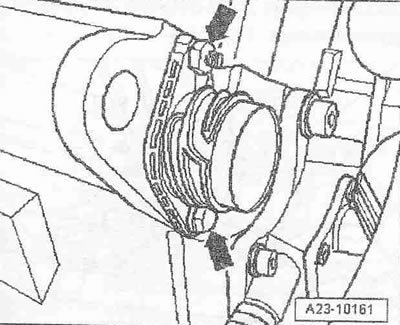

Развийте многощифтовия конектор от главата на цилиндъра -стрелки- и го избутайте от отвора.
Издърпайте кабелния сноп -2- с конекторите -1- от главата на цилиндъра, като освободите ключалките.
Инсталиране

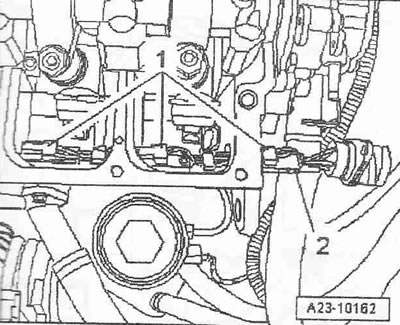

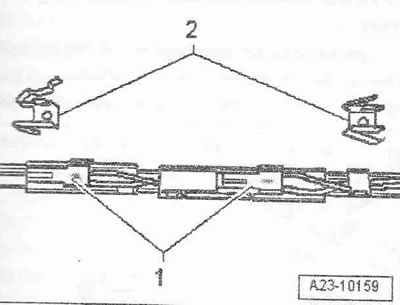

Отстранете фиксаторите -2- от новия кабелен сноп. За да улесните монтажа на кабелния сноп, поставете конекторите -1- в монтажните шини.

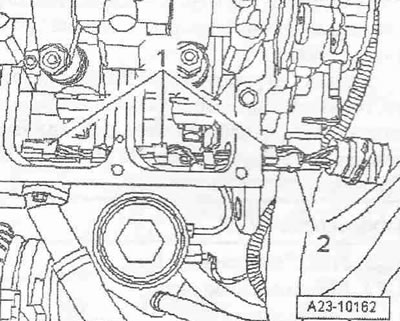

Поставете кабелния сноп -2- от долния десен ъгъл - отвор на главата на цилиндъра. Кабелният сноп трябва да бъде прокаран по такъв начин, че конекторите -1- на инжекторите да са разположени, както е показано на фигурата. Поставете скобите и преместете кабелния сноп в позицията за монтаж. Затегнете многощифтовия конектор. Свържете щепселните съединители на модулните инжектори. Монтирайте в обратен ред, като свалите капака на главата на цилиндъра. Момент на затягане: Многощифтов конектор към главата на цилиндъра: 10 Nm.
