1. Преместете люка в наклонено положение.
2. Натиснете надолу люлеещата се клапа, след това използвайте 300 mm кука, за да освободите пружините за опъване на клапата.
3. Отстранете прорезите на капака, след това натиснете назад и разкопчайте облицовката от предната релса.
4. Затворете люка и отстранете монтажните болтове, показани на фиг. 11.16, от всяка страна, за да премахнете люка.
5. Сглобяването се извършва в обратен ред. Уверете се, че стрелките на водещата плоча и задния водач са свързани една с друга и че дренажната плоча е вкарана във водещата релса от двете страни. Ако отворите не съвпадат, разхлабете винтовете на главата на свързващия прът и преместете направляващата плоча, както е необходимо. Проверете дали люкът се движи гладко.

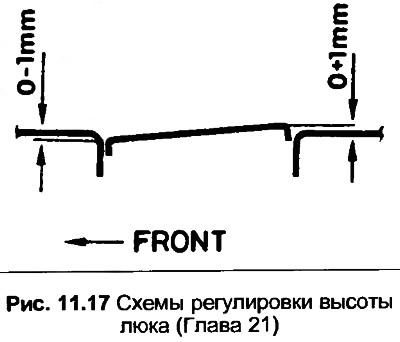

6. В затворено положение, предният ръб на шибедаха трябва да е равен или най-много 1,0 mm по-нисък от панела на покрива. Задният ръб трябва да е на нивото или с максимум 1,0 mm по-високо от покривния панел. Точките за регулиране са показани на фиг. 11.16.
7. Имайте предвид, че гайката за регулиране на височината (A) трябва да бъде смажена с блокираща течност, нанесена върху резбите преди регулиране. Когато регулирате височината на задния ръб, затегнете болта (D) пред болта (C).

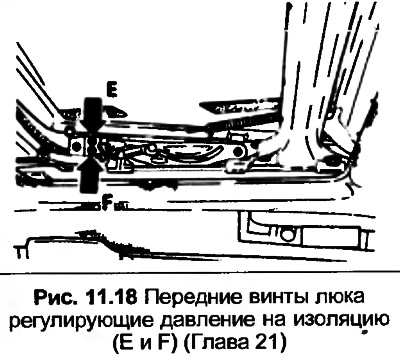

8. За да регулирате натиска на люка към предната изолация, наклонете люка и разхлабете винтовете, показани на фиг. 11.18. Затворете люка, отворете го на около 50 мм, след това го затворете леко върху предната изолация. Затегнете винтовете E, след това наклонете напълно покрива и затегнете винтовете F.
