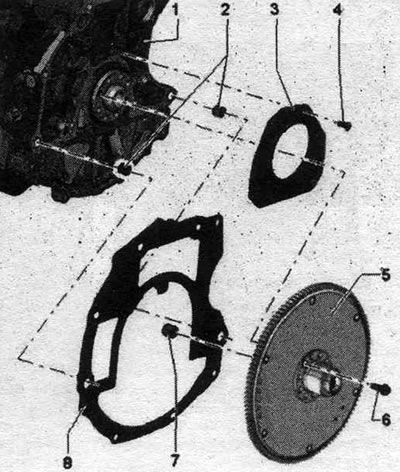

Фланец и маховик
1. Блок цилиндров. 2. Центровочные втулки. 3. Уплотнительный фланец с манжетным уплотнением: рабочую кромку сальника не смазывать; перед установкой удалить остатки масла с шатунной шейки коленвала чистой ветошью. 4. Болт: заменить. 5. Ведомый диск. 6. Болт: 60 Н·м+90°; заменить. 7. Игольчатый подшипник. 8. Промежуточный щиток: должен устанавливаться на установочные втулки; не повредить/сгибать при монтажных работах; подвешивается к фланцу.

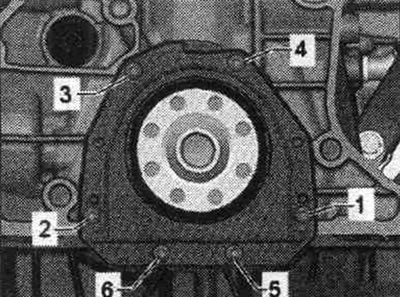

Уплотнительный фланец со стороны КП - последов. затяжки
Затянуть новые болты «1...6» в указ, последов..
1. Вкрутить болты от руки. 2. Затянуть болты моментом 4 Нм и дотянуть на 45°.
Указание: Вкручивают только 6 болтов, а 2 резьбовых отверстия остаются свободными.

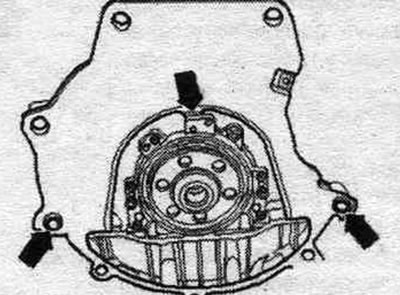

Установить промежуточный щиток
Подвесить промежуточный щиток на уплотнительном фланце и насадить её на установочные втулки «стрелки».

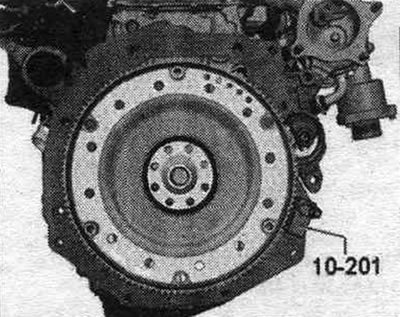

Снятие и установка ведомого диска
КП снята. Использовать контропору «10-201» для откручивания болтов. Опасность повреждения наружной поверхности фланца подшипника на ведомом диске. Для ослабления и затяжки болтов крепления ведомого диска использовать ключ с внутренним многогранником (длина рукоятки ключа не менее 40 мм). Вывернуть болты, снять ведомый диск и задающий ротор.
Установка
Установка в обратном порядке. Заменить болты ведомого диска. В ведомом диске а/м с МКП установлен игольчатый подшипник. Перед установкой диска убедиться в том, что игольчатый подшипник уже установлен. Для закрепления болтов переставить контропору «10-201».
