Примечание: Соблюдайте предосторожности, данные в Главе 1. Для начальной установки топливного насоса потребуется подходящий микрометр и адаптер.
Снятие
1. Отсоедините от аккумулятора отрицательный провод.
2. Где необходимо, открутите гайки и снимите крышку с верхней части двигателя.
3. Снимите крышку распредвала как описано в Разделе 1А.

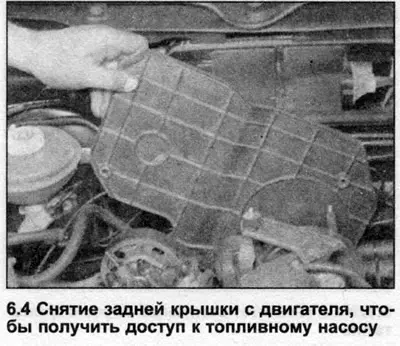

4. Открутите болты крепления и снимите крышку с задней части двигателя, чтобы получить доступ к приводному ремню топливного насоса (см. иллюстрацию).

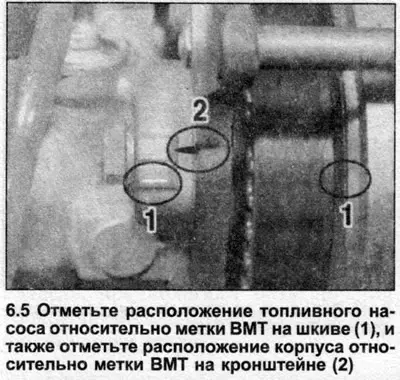

5. Установите поршень №1 в положение ВМТ как описано в Разделе 1А, однако перед снятием приводного ремня топливного насоса и звездочки в задней части распредвала, отметьте расположение метки ВМТ на звездочке/шкиве топливного насоса высокого давления по отношению к корпусу насоса. Также отметьте расположение топливного насоса относительно кронштейна (см. иллюстрацию). См. Раздел 1А для процедуры снятия приводного ремня топливного насоса, однако стержень блокирования устанавливать нет необходимости, так как это требуется только при выполнении процедуры установки зубчатого приводного ремня.

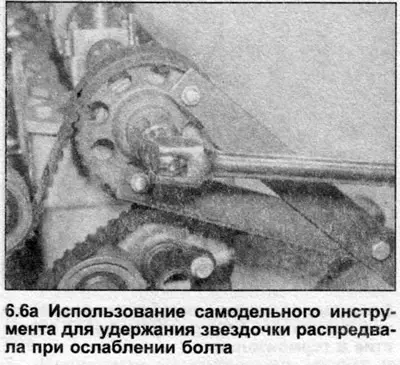

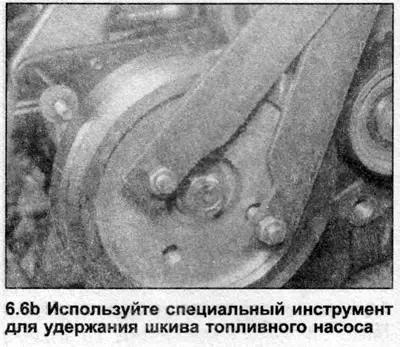

6. Ослабьте болт/гайку, крепящие звездочку и шкив к распредвалу и приводному валу топливного насоса на один-два оборота. Чтобы сделать это, удерживайте каждую звездочку, используя подходящий инструмент (см. иллюстрации).

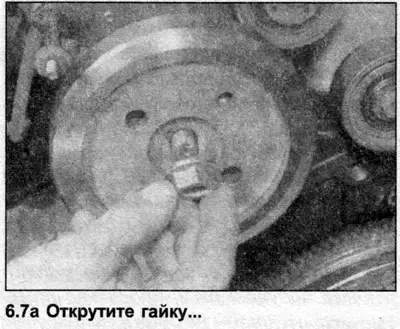

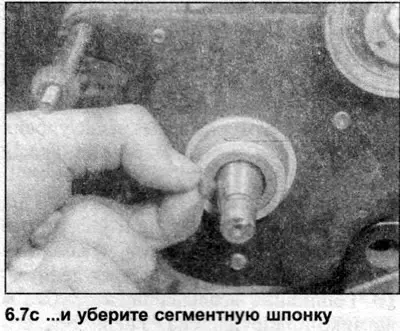

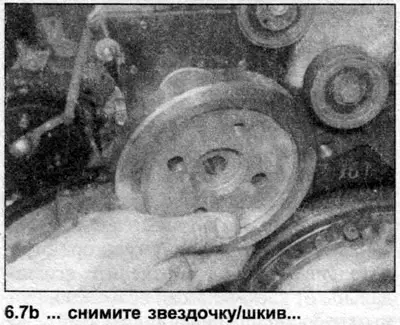

7. Чтобы снять звездочку топливного насоса, прикрутите к ней подходящий экстрактор. Освободив звездочку, полностью открутите гайку и снимите звездочку. Уберите сегментную шпонку с приводного вала (см. иллюстрации).

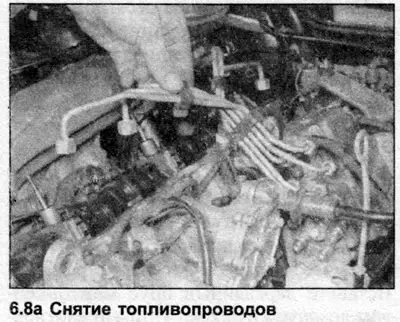

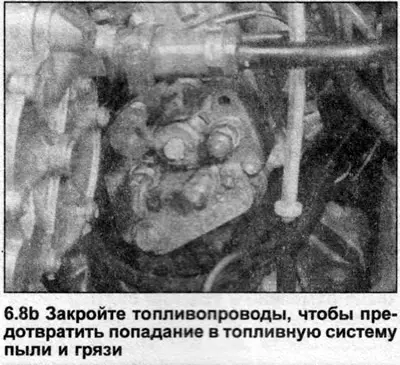

8. Открутите соединительные гайки, крепящие топливопроводы к форсункам и топливному насосу высокого давления, и снимите их как полный набор. Закройте топливопроводы, чтобы предотвратить попадание в топливную систему пыли и грязи (см. иллюстрации).
9. Открутите болты соединительной муфты, и отсоедините подающий и возвратный топливные шланги от топливного насоса.
10. Уберите шайбы уплотнения.
11. Заметьте расположение электропроводки на топливном насосе высокого давления, затем отсоедините ее.

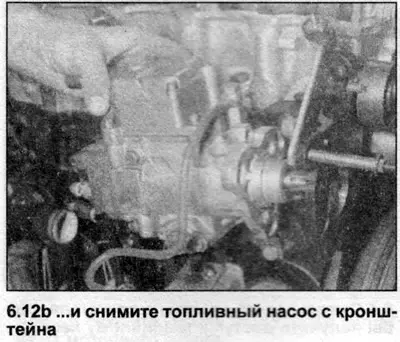

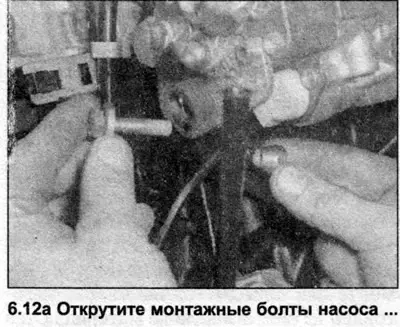

12. Отметьте расположение топливного насоса относительно кронштейна, чтобы облегчить установку. Открутите монтажные болты насоса, и снимите топливный насос с кронштейна (см. иллюстрации).

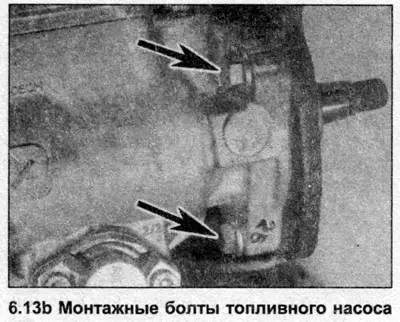

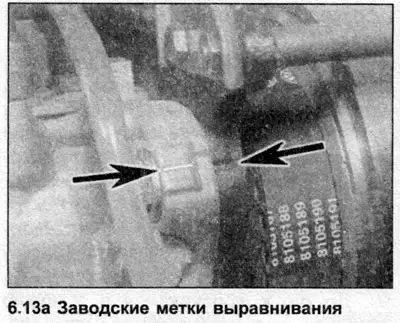

13. Расположите топливный насос на кронштейне и вставьте болты крепления. Поверните насос по мере необходимости, пока монтажные болты не расположатся в центре удлиненных отверстий кронштейна, затем зажмите болты усилием затяжки, регламентированным Спецификациями. Заводские метки выравнивания должны совместиться на этой стадии (см. иллюстрации). Эти метки останутся совмещенными для статической регулировки момента впрыска, но в процессе регулировки динамического момента впрыска топливный насос может быть перемещен так, что метки окажутся не совмещенными друг с другом.

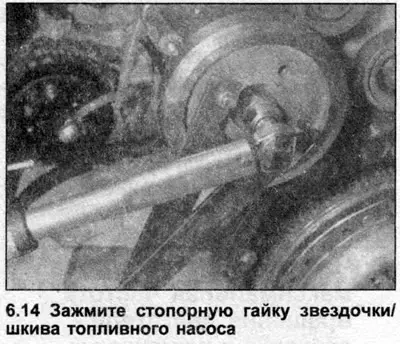

14. Установите звездочку/шкив топливного насоса и сегментную шпонку на приводной вал, и зажмите гайку усилием затяжки, регламентированным Спецификациями, удерживая звездочку инструментом, использовавшимся при ее снятии (см. иллюстрацию).
15. Установите звездочку на задней части распредвала, вставьте болт с шайбой, и зажмите его усилием затяжки, регламентированным Спецификациями, удерживая звездочку инструментом.
16. Установите и натяните приводной ремень топливного насоса как описано в Разделе 1А. Обратите внимание, что точная регулировка момента впрыска зависит от правильности установки и натяжения приводного ремня.
17. Снова установите двигатель и топливный насос в ВМТ, затем ослабьте болт звездочки на задней части распредвала на один оборот так, чтобы звездочку можно было свободно повернуть на распредвале.

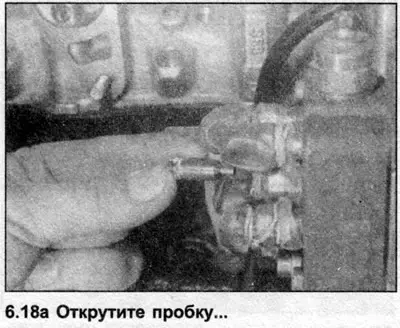

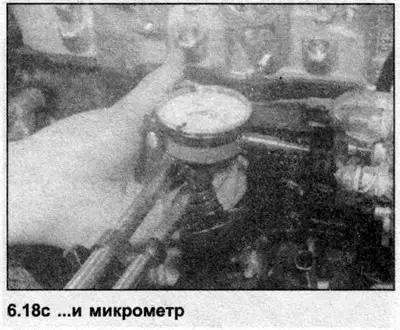

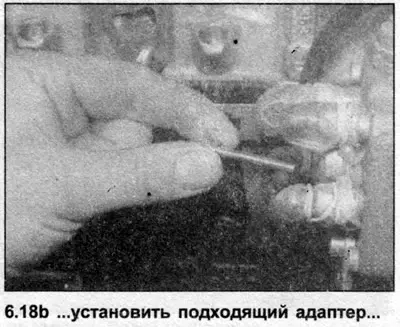

18. Открутите и снимите пробку регулировочного отверстия момента впрыска на передней части топливного насоса, и установите микрометр. При этом потребуется подходящий адаптер (см. иллюстрации).
19. Сделайте предварительную установку, чтобы микрометр показывал 1 мм. Затем определите положение НМТ поршня насоса, медленно поворачивая шкив топливного насоса в обоих направлениях. Обратите внимание, что метка ВМТ на шкиве — это метка ВМТ для двигателя, но фактически в этом положении поршень насоса начинает повышаться из положения НМТ. Это может слегка запутать, поэтому важно наблюдать за движением стрелки микрометра, чтобы насос точно установился в НМТ. Топливный насос можно вращать с помощью подходящего инструмента, вставленного в отверстия в звездочке на задней части распредвала.

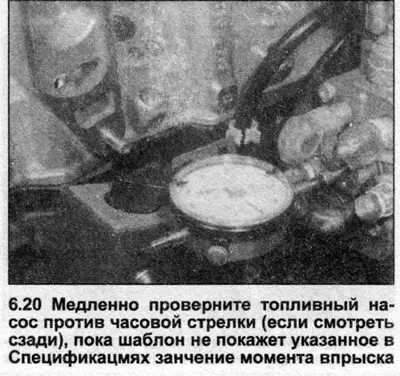

20. Установив насос в НМТ, сбросьте на нуль показания микрометра, затем медленно поворачивайте топливный насос против часовой стрелки (если смотреть сзади), пока микрометр не покажет указанное в Спецификациях значение для момента впрыска (после НМТ) поршня топливного насоса (см. иллюстрацию).
21. Проверьте, чтобы метка ВМТ на маховике/приводном диске была совмещена с прорезью в трансмиссии, затем аккуратно зажмите болт, крепящий звездочку к задней части распредвала усилием затяжки, регламентированным Спецификациями. При этом удерживайте звездочку инструментом. Старайтесь не нарушить установку топливного насоса.
22. Проверните коленвал на два полных оборота по часовой стрелке и совместите метки ВМТ на маховике/приводном диске и трансмиссии. Не проворачивайте коленвал далее меток ВМТ.
23. Заметьте полученный результат на микрометре. Из-за натяжения зубчатого приводного ремня полученный результат будет слегка меньше, чем производное значение. Если полученный результат — вне указанных пределов, повторите процедуру установки.
24. Снимите микрометр и адаптер, затем установите и зажмите пробку усилием затяжки, регламентированным Спецификациями.
25. Соедините электропроводку с топливным насосом.
26. Соедините муфты подающего и возвратного топливных шлангов вместе с новыми шайбами, и зажмите соединительные муфты усилием затяжки, регламентированным Спецификациями.
27. Соедините топливопроводы с форсунками и топливным насосом высокого давления, и зажмите их усилием затяжки, регламентированным Спецификациями.
28. Установите крышку топливного насоса на заднюю часть двигателя.
29. Установите крышку распредвала как описано в Разделе 1А.
30. Соедините отрицательный провод с аккумулятором.
31. Идеально, топливный насос теперь необходимо заправить. Чтобы сделать это, отсоедините соединительную муфту возврата топлива от верхней части насоса, и соедините через адаптер вакуумный насос с пластмассовой трубкой длиной 1.0 метр. Прокачайте вакуумный насос, пока топливо не потечет из возвратного отверстия. Следите за тем, чтобы топливо не попало в вакуумный насос. В заключение соедините и зажмите соединительную муфту возврата топлива.
32. Запустите двигатель и проверьте топливную систему на предмет утечки.
