Предупреждение: Система питания находится под давлением. Перед разъединением элементов системы необходимо снять давление в системе. Для этого закройте место разъединения чистой ветошью и, соблюдая осторожность, плавно отвинтите соединение.

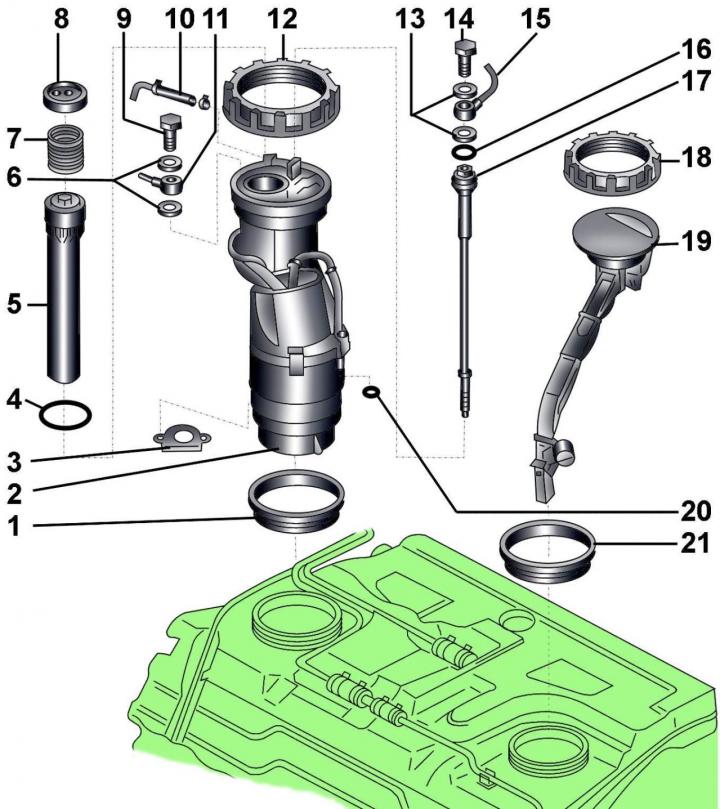

Рис. 4.1–9. Топливный насос/ датчик уровня топлива: 1 – прокладка; 2 – кожух топливного насоса; 3 –заглушка, 4 – уплотнительное кольцо; 5 – датчик уровня топлива; 6 – прокладки; 7 – пружина; 8 – крышка датчика уровня топлива; 9 – пустотелый болт, 23 Н·м; 10 – трубка возврата топлива; 11 – трубка подачи к топливному фильтру; 12 – соединительная гайка, 70 Н·м; 13 – прокладки; 14 – пустотелый болт, 13 Н·м; 15 – подводящая труба; 16 – уплотнительное кольцо; 17 – трубчатый болт, 20 Н·м; 18 – соединительная гайка, 60 Н·м; 19 – датчик уровня топлива G169; 20 – уплотнительное кольцо; 21 – прокладка
На моделях с бензиновыми двигателями топливный насос вместе с датчиком уровня топлива (рис. 4.1–9) установлен в топливном баке.
В конструкцию датчика уровня топлива входит потенциометр и связанный с ним поплавок. При уменьшении количества топлива поплавок опускается, сопротивление потенциометра при этом увеличивается, напряжение на указателе уровня топлива, расположенном в комбинации приборов, понижается.
Примечание: При установке необходимо использовать новые прокладки, уплотнительные кольца и заглушку.
Снятие
Перед отсоединением аккумуляторной батареи выясните, есть ли у вас код включения радиоприемника.
Выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи.
Снимите кожухи топливного насоса/ датчика уровня топлива, расположенные с правой стороны под ковровым покрытием багажника.
Используя специальный инструмент 2012А, отвинтите крышку 8 (см.рис. 4.1–9) датчика уровня топлива, поворачивая ее по часовой стрелке, снимите крышку 8 и пружину 7, расположенные под крышкой.

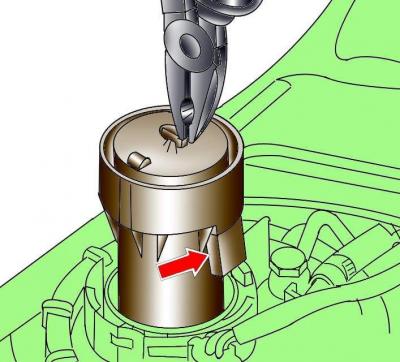

Рис. 4.1–10. Извлечение датчика уровня топлива и расположение электрического разъема
Пассатижами выньте датчик уровня топлива 5 и отсоедините от него электрический разъем (рис. 4.1–10).

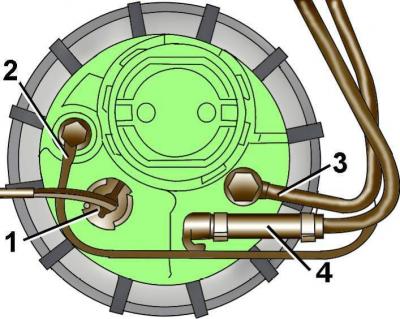

Рис. 4.1–11. Расположение электрического разъема (1), трубок вспомогательной (2), подачи (3) и возврата (4) топлива
Отсоедините электрический разъем 1 от корпуса датчика уровня топлива (рис. 4.1–11).
Отвинтите пустотелый болт и отсоедините вспомогательную трубку 2.
Отвинтите пустотелый болт и отсоедините трубку 3 подачи топлива.
Отсоедините трубку 4 возврата топлива.
Используя специальный инструмент 3242, отвинтите соединительную гайку 12 (см. рис. 4.1–9) крепления блока датчика уровня топлива/ топливного насоса.

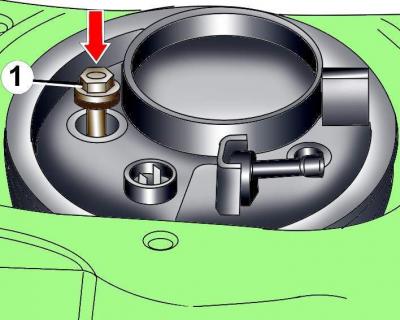

Рис. 4.1–12. Расположение и направление нажатия болта (1)
Отвинтите на несколько оборотов болт 1, но не вывинчивайте его полностью (рис. 4.1–12).
Нажмите вниз на болт для того, чтобы отделить датчик уровня топлива/ топливный насос от соединительной платы топливного бака.
Полностью вывинтите болт.
Приподнимите датчик уровня топлива/ топливный насос и снимите прокладку.
Для извлечения датчика уровня топлива/ топливного насоса перемещайте его вверх, поворачивая по часовой стрелке.
Установка
Установку проводите в последовательности, обратной снятию.

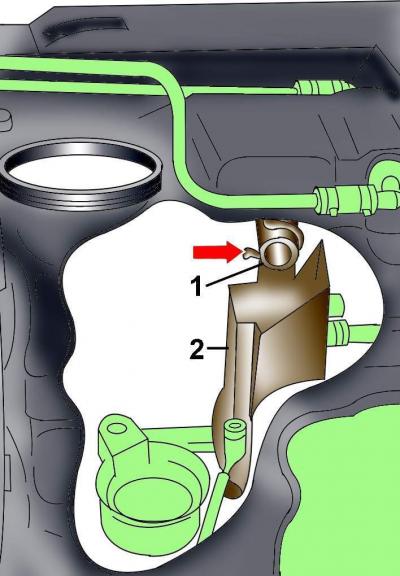

Рис. 4.1–13. Крепление трубки (1) подачи топлива за фиксатор на соединительной плате (2) топливного бака
Перед установкой проверьте, чтобы трубка подачи топлива была закреплена фиксатором на соединительной плате (рис. 4.1–13). Для этого можно использовать лампочку и зеркало. Если трубка не закреплена фиксатором на соединительной плате, то невозможно правильно установить датчик уровня топлива/ топливный насос и соединительную плату можно повредить при установке.
Замените уплотнительные кольца блока датчика уровня топлива/ топливного насоса.
Проверьте, чтобы электрический разъем датчика уровня топлива находился сверху и не упал в топливный бак в процессе установки.
Установите датчик уровня топлива/ топливный насос следующим образом.

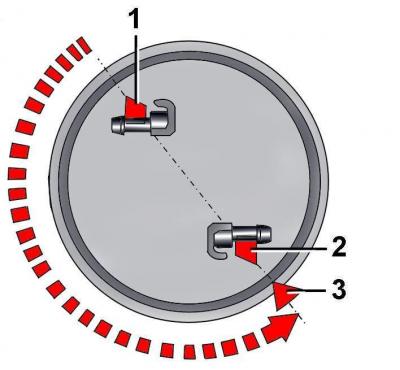

Рис. 4.1–14. Положения датчика уровня топлива/ топливного насоса при установке: 1 – исходное положение; 2 – конечное положение; 3 – метка
В исходном положении штуцер шланга должен располагаться с левой стороны автомобиля (рис. 4.1–14).
При установке датчика в топливный бак поворачивайте его на 180° против часовой стрелки, при этом штуцер шланга должен располагаться с правой стороны автомобиля, а метки 2 и 3 (см. рис. 4.1–14) должны совместиться.
Нажмите датчик уровня топлива/ топливный насос вниз, при этом трубка подачи топлива насоса будет прижата к трубке подачи соединительной платы.
Болт должен легко устанавливаться и без особого усилия завинчиваться в соединительную плату.
После проверки правильности установки датчика уровня топлива/ топливного насоса немного приподнимите его и установите новое уплотнение в гнезде топливного бака.
Снова установите на место датчик уровня топлива/ топливный насос.
Установите новое уплотнительное кольцо на зажимной болт и проверьте, чтобы труба ограничителя была расположена внутри болта. Имейте ввиду, что труба ограничителя установлена не на всех моделях.
Установите и ввинтите зажимной болт.
Специальным инструментом 3242 затяните соединительную гайку крепления датчика уровня топлива/ топливного насоса моментом 70 Н·м.
Затяните болт моментом 23 Н·м.
Подсоедините электрический разъем к корпусу датчика уровня топлива (см. рис. 4.1–11).
Подсоедините вспомогательную топливную трубку и закрепите ее пустотелым болтом с новыми уплотнительными кольцами (см. рис. 4.1–11).
Подсоедините трубку подачи топлива и закрепите ее пустотелым болтом с новыми уплотнительными кольцами (см. рис. 4.1–11).
Подсоедините трубку возврата топлива.
Пассатижами опустите на место датчик уровня топлива и подсоедините к нему электрический разъем (см. рис. 4.1–10).
Установите пружину и, используя специальный инструмент 2012А, завинтите крышку датчика уровня топлива, поворачивая ее против часовой стрелки.
Подсоедините провод «массы» к аккумуляторной батарее.
Включите радиоприемник и введите в него код.
