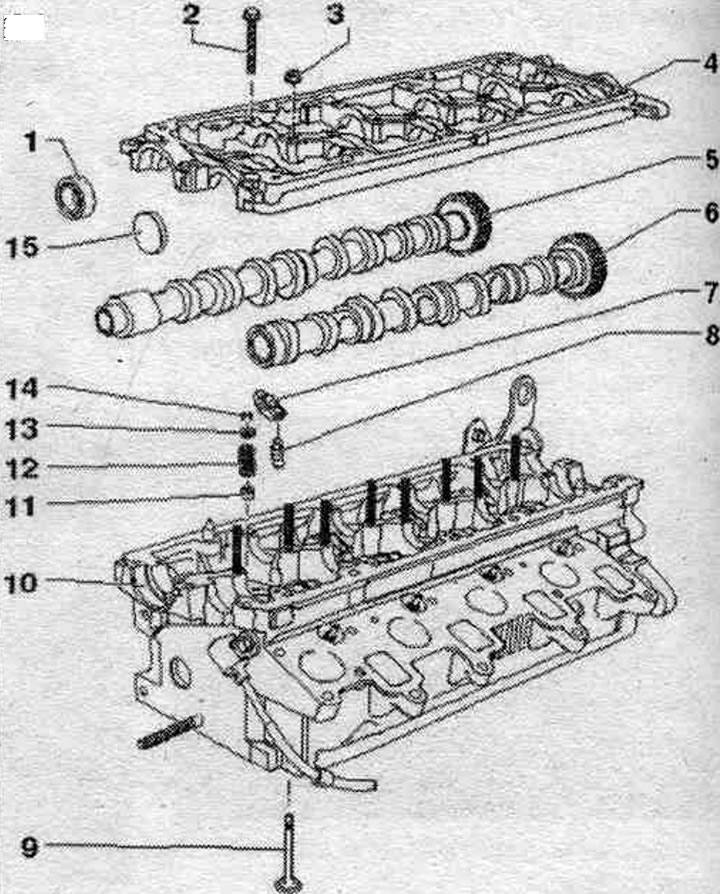

Механизам вентила
1. Заптивка за усне: додајте радну ивицу заптивке за усне. не подмазивати; пре уградње, уклоните преостало уље са носача брегасте осовине чистом крпом; за уградњу, заптивите жлеб на конусу брегасте осовине (на пример, са Тесафилмом).
2. Вијак: поштовати редослед при одвртању, поштовати редослед при затезању.
3. Навртка: 10 Nm.
4. Оквир брегасте осовине: са уграђеним облогама брегасте осовине, поштујте редослед при отпуштању, поштујте редослед при затезању; очистите заптивну површину; модификација заптивне површине није дозвољена.
5. Издувна брегаста осовина.
6. Усисна брегаста осовина.
7. Клацалица: означите локацију, не мењајте места: проверите ваљкасти лежај да ли се лако креће; подмажите радну површину уљем.
8. Хидраулични компензатор: означите локацију; пре уградње, подмажите радне површине.
9. Вентил: не може се обрађивати машински, дозвољено је само преклапање; марк Монт. положај за поновну инсталацију.
10. Глава цилиндра: пратите упутства.
11. Заптивка вентила: Замените заптивке вентила.
12. Опруга вентила.
13. Плочица опруге вентила.
14. Крекер вентила.
15. Поклопац: заменити.
Одвајање оквира радилице

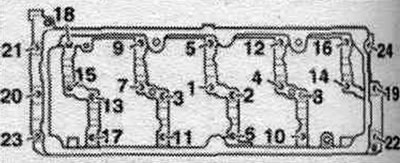

Редом отпустите вијке за причвршћивање оквира радилице. "24...1".
Оквир - редослед, затезање
Затегните вијке главе цилиндра редом. "1...24" као што следи.
1. Затегните вијке ручно у неколико фаза редом. "1...24".
2. Затегните вијке редом. обртни кључ "1...24" са обртним моментом од 10 Nm.
Уклањање и постављање брегастих вратила

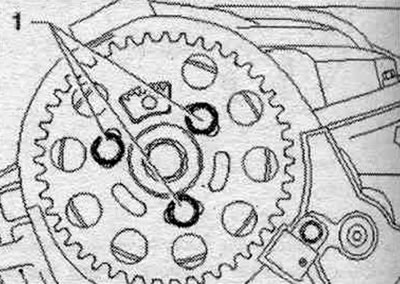

Скините поклопац мотора са ознаком "стрелице". Скините поклопац за изолацију од буке са млазнице. Уклоните инјекторе. Уклоните разводник горива. Уклоните брегасту осовину и зупчасти каиш пумпе високог притиска. Скините поклопац главе цилиндра. Одврните вијке "1" зупчаника погона брегасте осовине. Уклоните брегасту осовину са главчине.

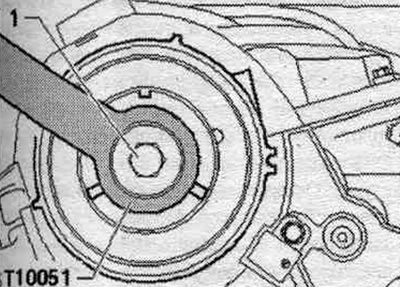

Држите главчину помоћу T10051 контраграничника и отпустите вијак за монтажу главчине "1". Отпустите вијак за монтажу главчине приближно 2 окрета.

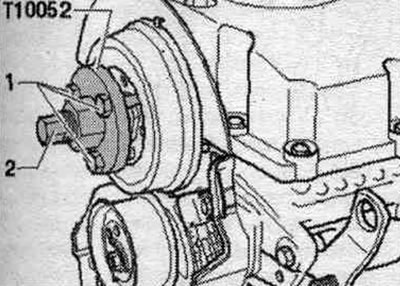

Инсталирајте извлакач "T10052" и поравнајте га са отворима главчине. Затегните монтажне вијке "1". Повећајте затегнутост главчине равномерним затезањем извлакача "2" док се главчина не одвоји од конуса брегасте осовине. У овом случају, причврстите извлакач помоћу кључа од 30.

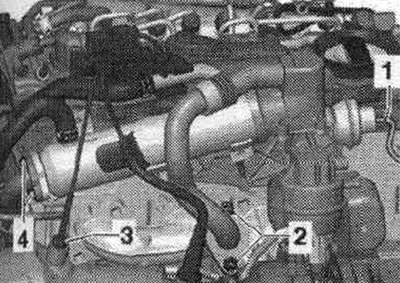

Уклоните главчину са конуса брегасте осовине. Уклоните вакуум пумпу. Скините вакуумско црево "1".

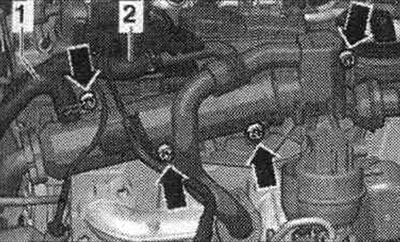

Одврните вијке "2" и "4". Не одвртајте водове "1" и "2". Одврните вијке са "стрелицом" и причврстите системски хладњак. рециркулација издувних гасова.

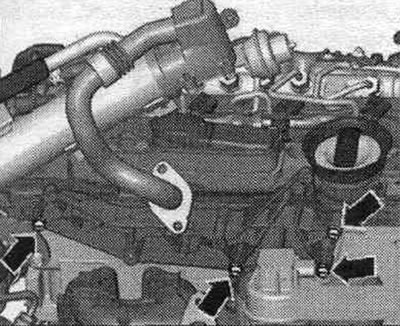

Одврните вијке са стрелицом и уклоните носач EGR система.
Редом одврните вијке за причвршћивање рама. "24...1". Скините оквир брегасте осовине. Означите за поновну инсталацију и уклоните брегасте осовине.
Инсталација

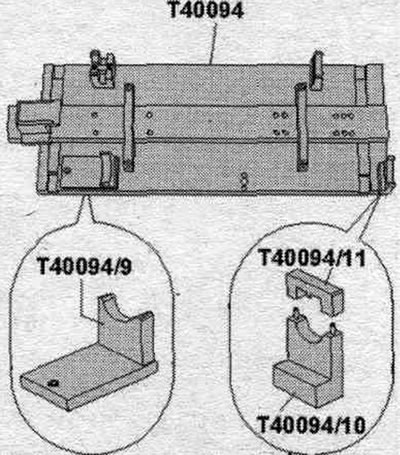

Нанесите силиконски заптивач на површине које се спајају између оквира радилице и главе цилиндра. Ово може оштетити аксијални лежај у оквиру радилице. Брегасте осовине треба уграђивати само помоћу постоља брегасте осовине T40094 као што је описано у наставку. Користећи електричну бушилицу са пластичним наставком од чекиња, уклоните преостали заптивач са површина за спајање главе цилиндра и оквира радилице. Уклоните преостали заптивач са главе цилиндра и оквира радилице, на пример, користећи ротирајући наставак четке са пластичним влакнима. Очистите заптивне површине од уља и масти. Подмажите радну површину брегастих вратила уљем. Опремите алат за уградњу брегасте осовине "T40094" на следећи начин: причврстите носаче "T40094/9" и "T40094/10" (користећи "T40094/11") на главну плочу, као што је приказано на слици. Ако је потребно, уклоните носаче фиксиране на овом месту.

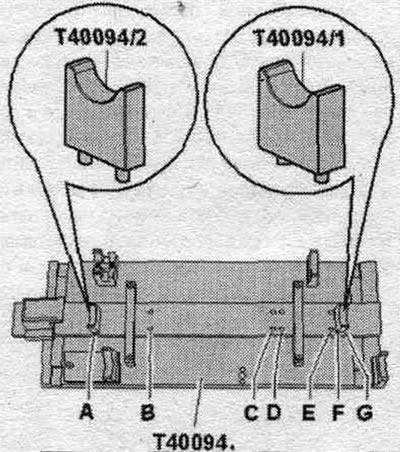

Инсталирајте носач "T40094/1" у позицију "F" и носач "T40094/2" у позицију "A".

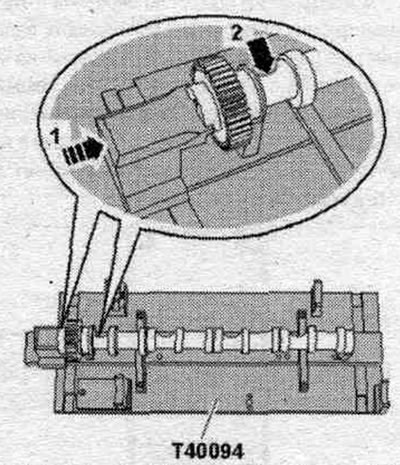

Ставите унос распредвал на подршку "Т40094/1" и "Т40094/2". Цранк за довод распредвал тако да га је могуће да је застопорить бравом у положају "ВМТ" "стрелица 1". Вогнутость "стрела 2" клина ГБЦ треба да буде окренута ка споља.

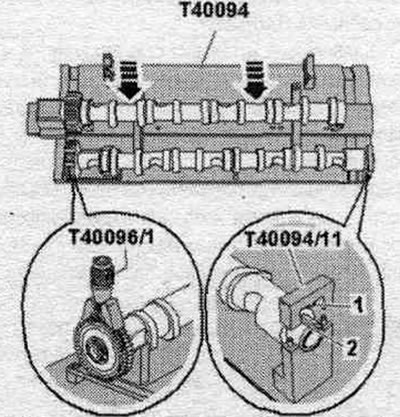

Поставите брегасту осовину издувних гасова на носаче "T40094/9" и "T40094/11". Причврстите брегасту осовину издувних гасова поклопцем "T40094/11". Избочина "1" поклопца мора да се уклопи у жлеб "2" на брегастој осовини. Уградите стезни алат "T40096/1" на зупчаник брегасте осовине издувних гасова тако да сваки врат стезног алата захвати сваку половину зупчаника. Широки врат треба да стане у широку половину опреме. Одложи део прибора точак са накаткой до тада, док профили зуби неће бити на истом нивоу. Померите усисно брегасто вратило према издувном брегастом вратилу тако да њихови зуби захвате образац "стрелице".

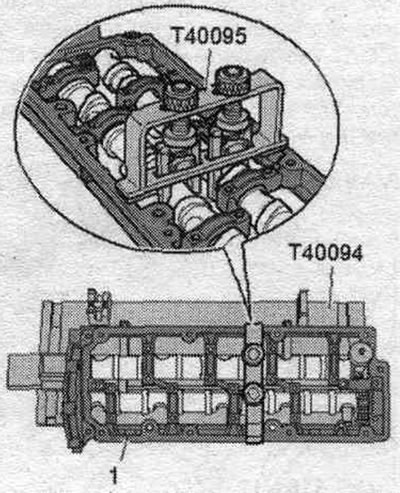

Поставите оквир на брегасте осовине. Сви лежајеви брегасте осовине морају бити постављени на брегастим осовинама. Уградите оквир брегасте осовине "T40095" и причврстите брегасте осовине у оквир као што је приказано на слици. Уклоните поклопац "T40094/11".

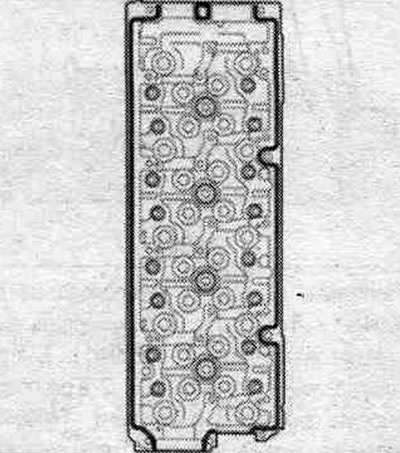

Одсеците врх цеви на предњој ознаци (пречник отвора је око 2 мм). Нанесите лепљиви слој у дебљини (приближно. 2...3 мм) "стрелице" на чисте површине за налегање главе цилиндра, као што је приказано на слици. Куглице заптивача не смеју бити дебље него што је наведено, у супротном вишак заптивача може доспети у лежајеве брегасте осовине.
Уклоните брегасте осовине заједно са оквиром, постољем брегасте осовине "T40095" и алатом за стезање "T40096/1" са постоља брегасте осовине "T40094" и пажљиво их уметните у главу цилиндра. Затегните вијке за монтажу оквира редом. "1...24" прво ручно. Оквир мора чврсто да се прилегне глави цилиндра по целој површини спајања. Затегните вијке оквира редом. "1...24". Уклоните алат за уградњу брегасте осовине "T40095" и стезни уређај "T40096/1".
Даља инсталација се врши обрнутим редоследом, узимајући у обзир следеће. Замените заптивке брегасте осовине. Притисните нови заптивни поклопац на главу цилиндра помоћу одговарајућег трна док не буде у равни. Инсталирајте вакуум пумпу. Монтирајте поклопац главе цилиндра. Постоји ризик од оштећења вентила и глава клипова након рада на вентилском механизму. Пошто хидраулични подизачи морају бити подешени, након уградње брегастих вратила мотор не би требало да ради отприлике. 30 мин. Да бисте осигурали да вентили не дођу у контакт са главом цилиндра током рада, пажљиво окрените радилицу најмање 2 обрта.
Замена заптивки вентила са инсталираном главом цилиндра

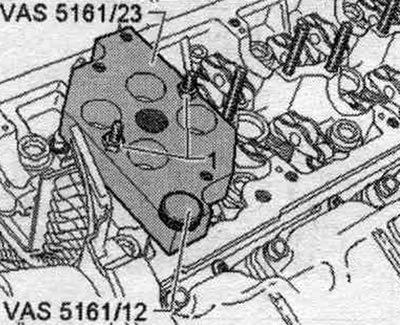

Уклоните грејаче кључем 3220. Уклоните брегасте осовине. Уградите вођицу "VAS 5161/23" на главу цилиндра. Причврстите вођицу "VAS 5161/23" на страну усисног колектора помоћу назубљеног вијка "VAS 5161/12" и причврстите је на клинове помоћу навртки M6 "1" без прирубница, чврсто их затежући ручно. Заврните заптивни вијак "VAS 5161/10" у вођицу "VAS5161/23".

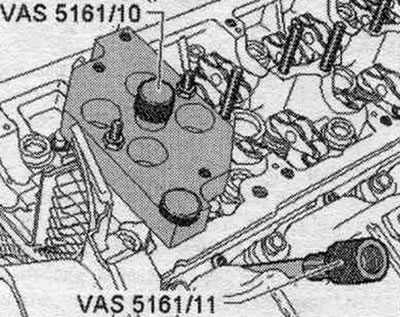

Уврните адаптер "VAS 5161/11" у навојни отвор за грејач.

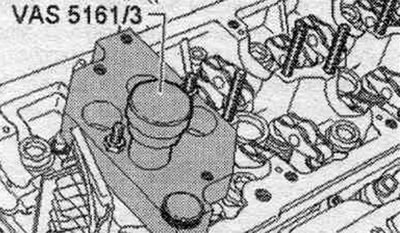

Уградите бушач "VAS 5161/3" у вођицу "VAS 5161/23" и избијте чврсто постављене крекере вентила пластичним чекићем.

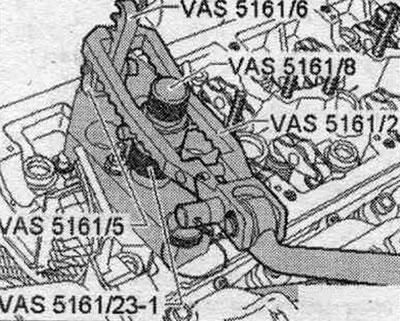

Заврните назубљени елемент "VAS 5161/5" са виљушком "VAS 5161/6" у вођицу "VAS 5161/23". Поставите назубљени одстојни прстен "VAS 5161/23-1" на монтажну главу "VAS 5161/8".

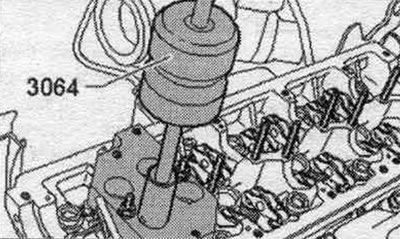

Користећи стандардни адаптер, повежите адаптер "VAS 5161/11" на цев компримованог ваздуха и примените константан притисак. Минимални притисак: надпритисак од 6 бара. Окачите виљушку за потискивање "VAS 5161/2" на решетку и притисните носач. притисните стезну главу "VAS 5161/8". Истовремено окрените назубљени вијак. кертриџ удесно док крајеви не уђу у крекере вентила. Окрените назубљени завртањ благо напред-назад, што доводи до ширења иглица вентила и њиховог захватања са стезном главом VAS 5161/8. Отпустите виљушку за притисак. Екстракт монт. кертриџ "VAS 5161/8" са одстојним прстеном, плочом вентила и опругом вентила. Уклоните заптивке вентила помоћу извлакача "3364".

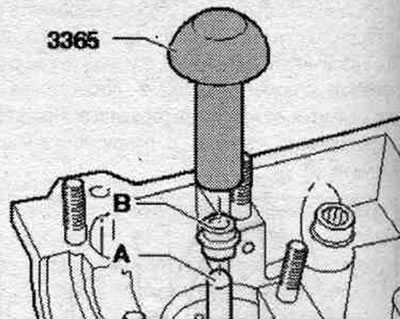

Нове заптивке вентила долазе са пластичном чауром "А". Поставите пластичну чауру "А" на вентил како бисте спречили оштећење нових заптивки вентила "Б". Лагано подмажите заптивну усну вентила уљем. Поставите уљну заптивку на пластичну чауру. Пажљиво притисните заптивке вентила у вођицу вентила помоћу алата за пресовање заптивки вентила "3365". Уклоните пластичну чауру "А".

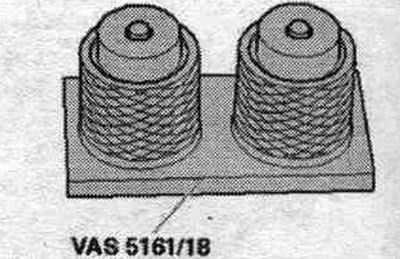

Уметните опругу вентила и држач вентила у главу цилиндра. Ако су држачи вентила уклоњени из инсталације. кертриџ "ВАС 5161/8", онда их прво морате уметнути у носач. уређај "VAS 5161/18". Већи пречник крекера вентила окренут је нагоре. Монтирајте носач. кертриџ "VAS 5161/8" на врху носача. уређај и зграбите крекере вентила.
Поново уметните монтажу. уметните стезну главу "VAS 5161/8" у вођицу. Притисните носач. стезна глава "VAS 5161/8" са виљушком за потискивање "VAS 5161/2" окренута надоле. Окрените назубљени вијак на носач. кертриџ у једном и другом смеру, док га повлачите нагоре. Приликом одвртања назубљеног вијка, отпустите притискну виљушку "VAS 5161/2". Монтажа се врши обрнутим редоследом. Инсталирајте грејаче. Инсталирајте брегасте осовине. Након уградње брегастих вратила, немојте покретати мотор приближно 30 минута. Хидраулични подизачи морају бити правилно постављени (у супротном, вентили ће додиривати клипове). Након рада на механизму вентила, окрените мотор ручно најмање 2 обртаја како бисте били сигурни да ниједан вентил не додирује клипове.
