Lampy tylne zewnętrzne, Avant — wymontowanie i zamontowanie (Audi A4 B8)

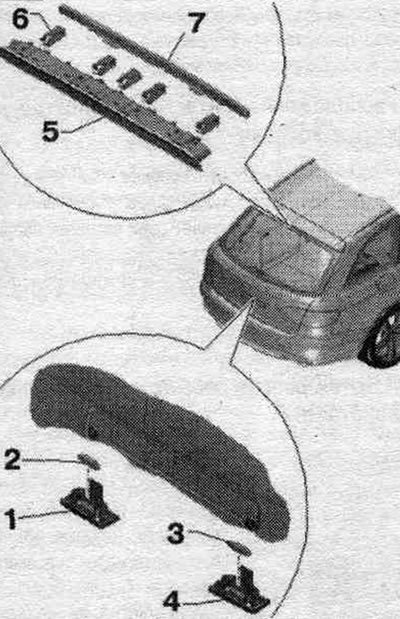

Światło stopu wysoko zamontowane, oświetlenie tablicy rejestracyjnej

Wyjmowanie i instalacja żarówki światła stopu "M25"

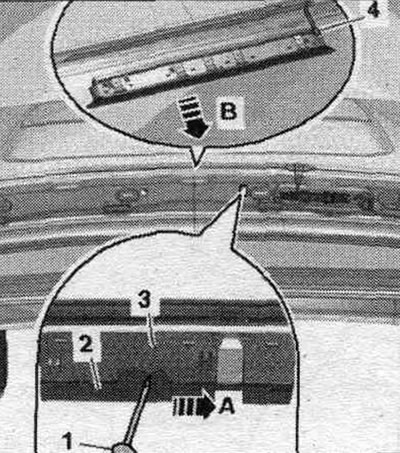

Nie naciskaj pedału hamulca. Aby ułatwić sobie demontaż światła stopu, wystarczy odczepić i odgiąć osłonę bagażnika tylko od góry. Aby nie uszkodzić listwy, jej temperatura nie powinna być niższa niż 20 V; w razie konieczności listwę można lekko podgrzać suszarką do włosów. Dotyczy to głównie starszych samochodów. Odłącz uchwyt listwy bagażnika i odchyl listwę. Wąskim śrubokrętem "1" odblokować szynę mocującą "2" ruchem w prawo "strzałka A". Szyna mocująca, sprężyny i pęsety mogą przy odblokowaniu wypaść do ramy bagażnika, w razie potrzeby wyjąć je stamtąd za pomocą magnesu. Wycisnąć górny stop-sygnał "3", od lewej, z otworu bagażnika "strzałka". Nie można usuwać górne światło stop z otworu bagażnika, należy odblokować zaczepy sprężyn na zewnątrz do górnej stop-sygnał. Rozłącz złącza wtykowego "4".

Instalacja

Montaż odbywa się w odwrotnej kolejności. Jeśli żarówka światła stopu jest typu "M25" (diody LED) jeśli wysoko zamontowane światło stopu jest uszkodzone, należy wymienić całe wysoko zamontowane światło stopu. Nowe zespoły wysoko zamontowanego światła stopu są gotowe do montażu i dostarczane w pozycji montażowej. Jeżeli np. po pomalowaniu pokrywy bagażnika będzie wykorzystane stare górne światło stopu, to należy je odpowiednio przygotować do montażu. Podłącz złącze i włóż żarówkę światła stopu zamontowanego wysoko w otworze bagażnika. Wciśnij górne światło stopu w otwór, aż zatrzaśnie się na swoim miejscu. Zamontuj listwę pokrywy bagażnika od góry.

Przygotowanie do montażu górnego światła stopu

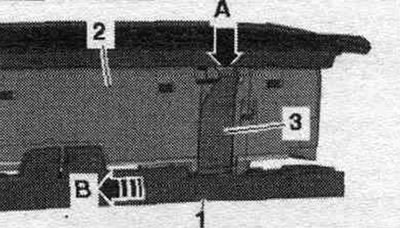

Ponieważ górne światło stopu rozpada się podczas demontażu na oddzielne części, przed ponownym montażem należy wykonać prace przygotowawcze. Włóż wszystkie zaczepy sprężynowe "3" do obudowy lampy "2". Krótszy bok zaczepu sprężynowego "strzałka A" skierowany jest do spodu wysoko zamontowanego światła stop. Liczba zaczepów sprężynowych może się różnić w zależności od konstrukcji. Podłącz szynę montażową "1" i dociśnij ją do oporu w kierunku "strzałki B".

Demontaż i montaż oświetlenia tablicy rejestracyjnej "X4"/"X5"

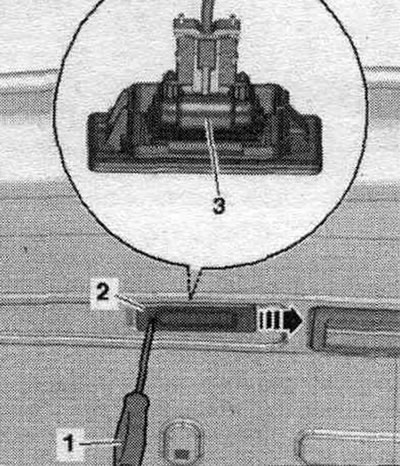

Ustaw przełącznik świateł w pozycji 0. Wyjmij lampkę oświetlenia tablicy rejestracyjnej "2" z bagażnika, wkładając śrubokręt "1" w szczelinę i przesuwając go w kierunku strzałki. Wyjmij żarówkę "3" z uchwytu.



Montaż odbywa się w odwrotnej kolejności. Jeśli dioda LED jest uszkodzona, należy wymienić całe oświetlenie tablicy rejestracyjnej.
