Lampy i przełączniki na desce rozdzielczej (Audi A4 B8)

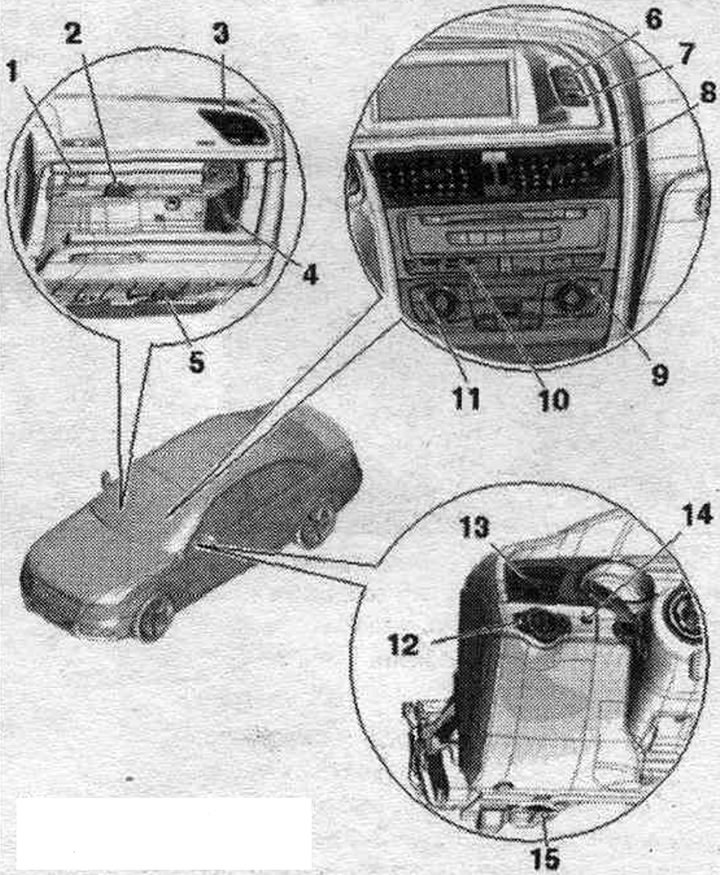

Lampki i przełączniki na panelu przednim

Wyjmowanie i instalacja lewej i prawej lampy oświetlenia deflektora na panelu przednim "L67"/"L69"

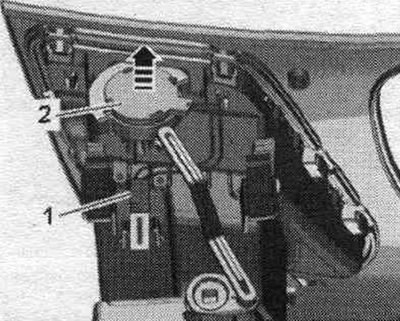

Zdejmij odpowiednie przednie deflektory. panele. Odblokuj zaciski i odłącz złącze "1" na przednim deflektorze. panele. Ostrożnie unieś obudowę "2" diody LED małym śrubokrętem ze strzałką. Zdejmij diody LED z przednich deflektorów. panele.



Montaż odbywa się w odwrotnej kolejności. Zamontuj przednie deflektory. panele.

Wyjmowanie i instalacja regulatora oświetlenia przełączników i wskaźników "E20"

Przełącznik "E20" i regulator podświetlenia deski rozdzielczej znajdują się we wspólnej obudowie z przełącznikiem świateł "E1" i w przypadku uszkodzenia nie można ich wymienić oddzielnie. Wymień włącznik światła.

Wyjmowanie i instalacja przełącznika świateł przeciwmgielnych tylnych "E314" i przełącznika świateł przeciwmgielnych "E315"

Przełącznik świateł przeciwmgielnych tylnych "E314" i przełącznik świateł przeciwmgielnych "E315" znajdują się we wspólnej obudowie z przełącznikiem świateł "E1" i w przypadku uszkodzenia nie można ich wymienić oddzielnie. Wymień włącznik światła.

Wyjmowanie i instalacja przełącznika światła "E1"

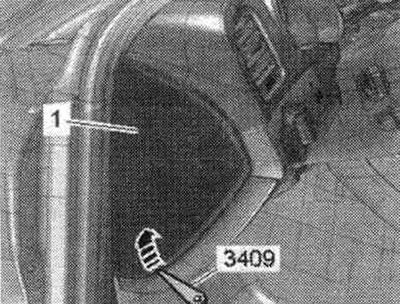

Wyłącz zapłon. Ustaw przełącznik światła w pozycji 0. Podnieś boczną osłonę "1" panelu przedniego za pomocą klina "3409" "strzałka" i zdejmij.

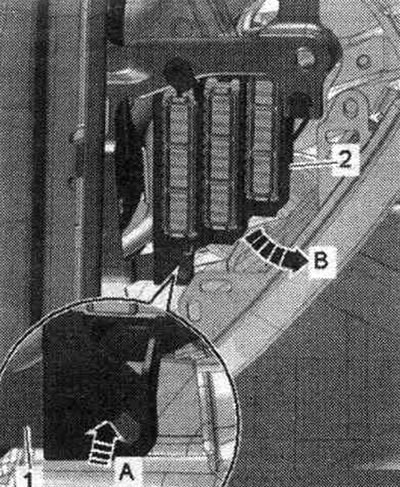

Odblokuj zacisk "strzałka A" i złóż skrzynkę bezpieczników C "poz. 2" "w kierunku strzałki B" do środka, rurkę "1" panelu przedniego i wyjmij do środka.

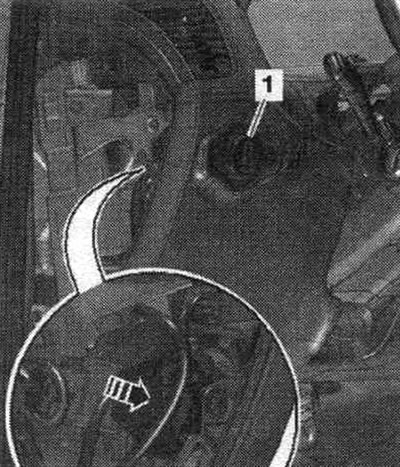

Włóż rękę przez boczny otwór na pasie. panel i odsunąć przełącznik światła "E1" "poz. 1" od przedniej pokrywy. panel po stronie kierowcy, "strzałka". Odłączyć wtyczkę.



Montaż odbywa się w odwrotnej kolejności. Naciskaj przełącznik, aż zatrzask zatrzaśnie się na swoim miejscu w obudowie przełącznika.

Wyjmowanie i instalacja regulatora zasięgu świateł "E102"

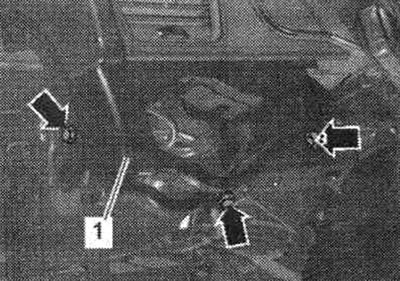

Zdejmij przednią pokrywę. panel od strony kierowcy.. Demontaż szczelinowej osłony zestawu wskaźników. Odkręć śruby ze strzałkami i zdejmij osłonę włącznika światła "1". Odłącz złącze włącznika. światło "E1".

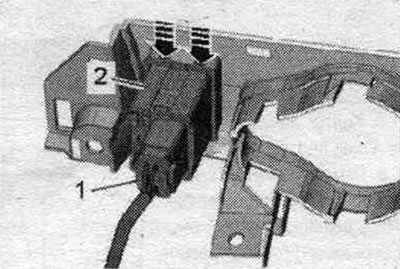

Aby to zrobić, należy odłączyć złącze "1" na sterowniku zasięgu świateł "E102" i nacisnąć przycisk zwalniający. Ostrożnie zwolnij zatrzaski strzałek za pomocą małego śrubokręta. Wyciągnij regulator zasięgu świateł "E102" "poz. 2" z pokrywy przełącznika świateł.



Montaż odbywa się w odwrotnej kolejności. Montaż osłony przełącznika światła. Zamontuj osłonę gniazda zestawu wskaźników. Zamontuj przednią pokrywę. panele po stronie kierowcy..

Wyjmowanie i instalacja przełącznika świateł awaryjnych "E229"

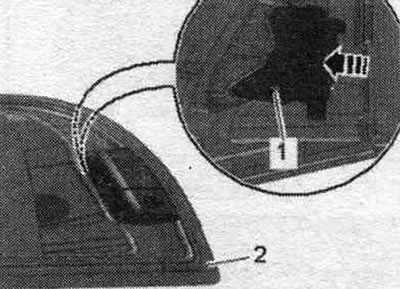

Wyłącz zapłon. Zdejmowanie osłony ekranu interfejsu MMI. Naciśnij przycisk świateł awaryjnych "E229" "poz. 1" poza ramką montażową "2" "strzałka".



Montaż odbywa się w odwrotnej kolejności. Zamontuj osłonę ekranu MMI.

Wyjmowanie i instalacja lampki kontrolnej wyłączenia poduszki powietrznej pasażera z przodu "K145"

Kontrolka wyłączenia poduszki powietrznej z przodu. przejście. "K145" znajduje się w tej samej obudowie co przełącznik świateł awaryjnych "E229" i w przypadku uszkodzenia nie można go wymienić oddzielnie.

Wyjmowanie i instalacja klawiatury w desce rozdzielczej – pojazdy z wyposażeniem MMI-Comfort

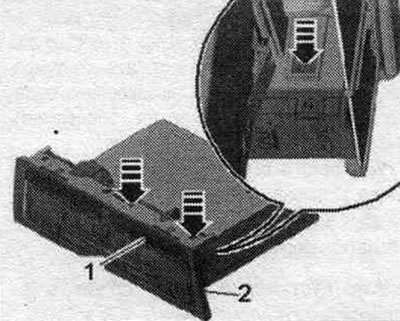

Wyjmij zmieniarkę CD. Ostrożnie zwolnij zatrzaski ze strzałkami małym śrubokrętem. Wyciągnij klawiaturę "1" z gniazda montażowego przełącznika. "2".



Montaż odbywa się w odwrotnej kolejności. Włóż blok kluczyka do obudowy przełącznika, aż zatrzask zatrzaśnie się z wyraźnym kliknięciem. Zainstaluj zmieniarkę CD.

Wyjmowanie i instalacja regulatora ogrzewania przedniego siedzenia "E94"/"E95"

Regulatory ogrzewania przedniego. fotele są wbudowane w używany Climatronic "J255" (określany również jako panel sterowania. i wskazań). Nie można ich wymieniać pojedynczo.

Wyjmowanie i instalacja przycisku asystenta parkowania "E536"

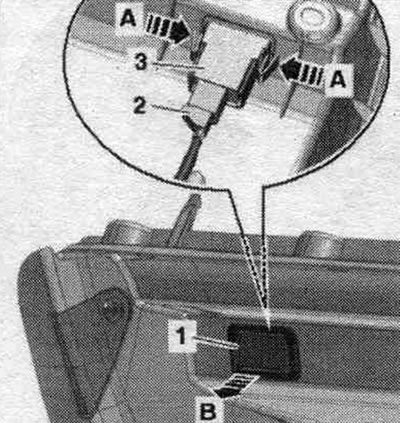

Zdejmij przedni schowek. Odłącz złącze wtykowe "2". Odblokuj zaciski mocujące "strzałka A" i pociągnij osłonę "3" przycisku asystenta parkowania "E536" "poz. 1" do przodu "strzałka B".

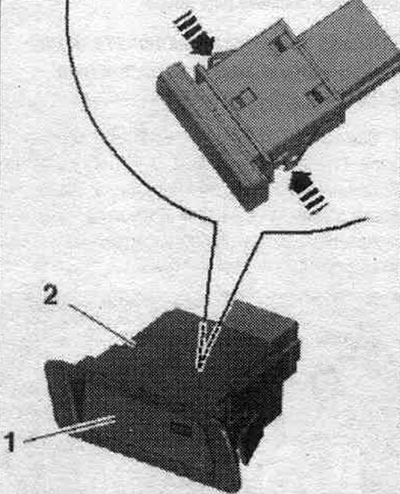

Ostrożnie zwolnij zaciski strzałek za pomocą małego śrubokręta. Wyjąć przycisk asystenta parkowania "E536" "poz. 1" do przodu z pokrywy "2".



Montaż odbywa się w odwrotnej kolejności. Zestaw na osobę. skrzynka.

Wyjmowanie i instalacja oświetlenia schowka "W6"

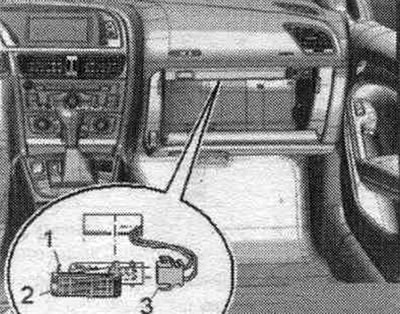

Ustaw przełącznik świateł w pozycji 0. Naciśnij zatrzask blokujący "1" płaskim śrubokrętem i wyjmij przednią lampę, podważając ją dźwignią. pole "2". Odłączyć złącze wtykowe "3".

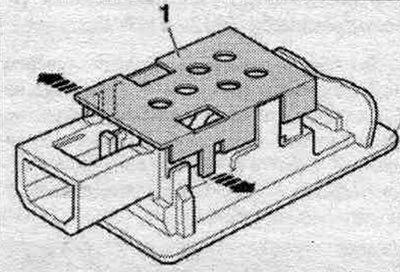

Aby wymienić lampę należy poluzować uchwyty mocujące "strzałki" i zdjąć osłonę "1" znajdującą się nad lampą.

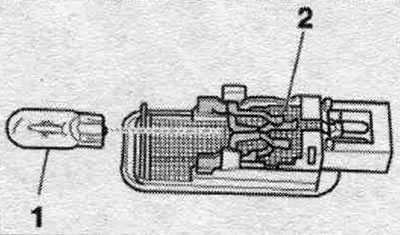

Zdejmij lampę "1" znajdującą się z tyłu klosza przedniej lampy. pudełko z wkładem "2".



Montaż odbywa się w odwrotnej kolejności. Podłącz wtyczkę. Załóż przedni klosz lampy. włóż pudełko do otworu i zamocuj je po przeciwnej stronie.

Wyjmowanie i instalacja przełącznika oświetlenia schowka "E26"

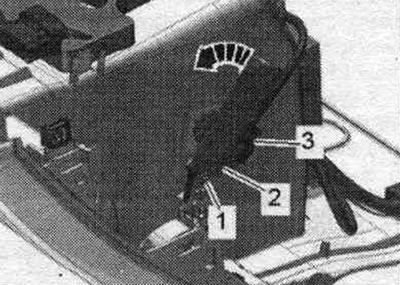

Wyłącz zapłon. Wyjmij skrzynkę bezpieczników D "SD" znajdującą się po prawej stronie przodu. panele i przesuń je na bok. Rozłączyć złącze wtykowe "3". Wyjąć śrubę przegubową "1". Odblokować wyłącznik "2" przez obrót przeciwnie do ruchu wskazówek zegara "strzałka" i zdjąć go.



Montaż odbywa się w odwrotnej kolejności. Zawieszenie skrzynki bezpieczników D "SD" po prawej stronie przodu. panele.

Wyjmowanie i instalacja przedniego oświetlenia przestrzeni na nogi "L151"/"L152"

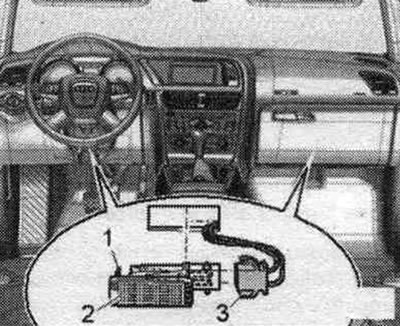

Naciśnij zatrzask blokujący "1" za pomocą śrubokręta płaskiego i wyjmij podświetlenie, podważając je dźwignią. dla nóg "2". Odłączyć złącze wtykowe "3".



Montaż odbywa się w odwrotnej kolejności. Jeśli dioda LED jest uszkodzona, należy wymienić podświetlenie. do nóg zmontowanych. Włóż lampę podświetlającą. włóż nogi do otworu i zamocuj po przeciwnej stronie.
