Oprawy oświetleniowe i przełączniki w przednich siedzeniach i bagażniku (Audi A4 B8)

Spis treści: Oprawy oświetleniowe i przełączniki… ↓ Wyjmowanie i instalacja tylnej lampy… ↓ Wyjmowanie i instalacja lampki… ↓ Wyjmowanie i instalowanie… ↓ Wyjmowanie i instalowanie wyłącznika… ↓ Wyjmowanie i instalacja przycisku… ↓

Oprawy oświetleniowe i przełączniki w przednich siedzeniach i bagażniku

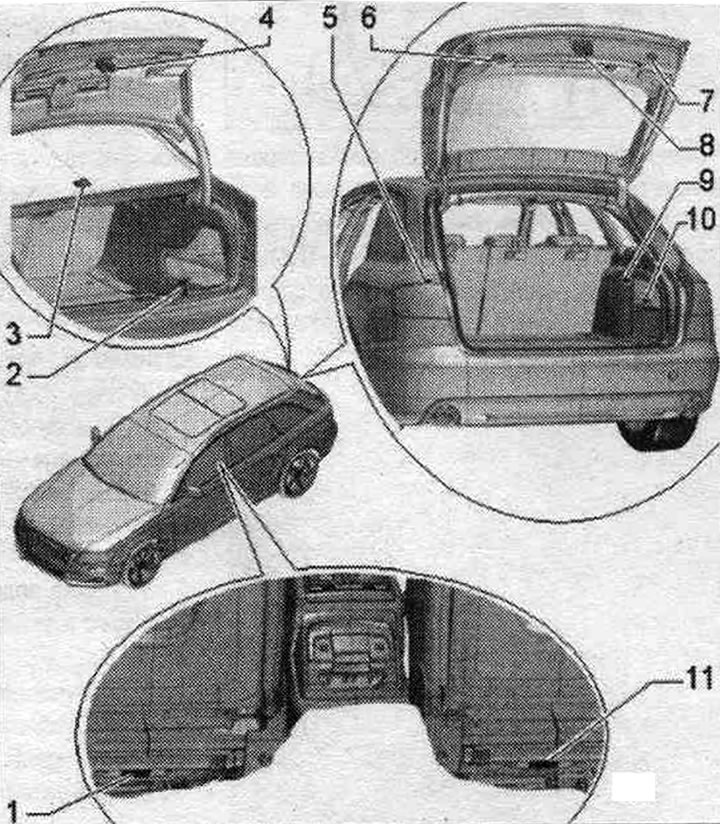

1. Lampa podświetlająca. do nóg, tył lewy "W45".
2. Gniazdo 3 12 V "U19": Sedan.
3. Lampa bagażnika "W3": Sedan; 12 V, 5 W.
4. Wyłącznik bagażnika: Sedan.
5. Lampa bagażnika lewa "W18": Avant; 12 V, 5 W.
6. Oświetlenie ogólne 1 w klapie bagażnika "W61": Avant; 12 V, 5 W.
7. Przycisk zamykania bagażnika w wersji "E406": Avant.
8. Wyłącznik stykowy bagażnika: Avant.
9. Lampa bagażnika "W3": Avant; 12 V, 5 W.
10. Gniazdo 3 12 V "U19": Avant.
11. Lampa podświetlająca. do nóg, tył prawy "W46".

Wyjmowanie i instalacja tylnej lampy podłogowej "W45"/"W46"

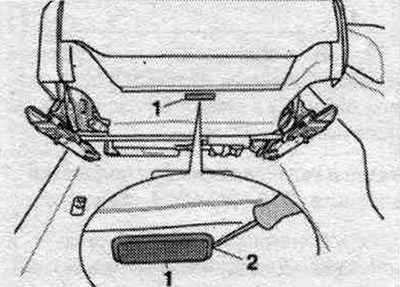

Naciśnij zatrzask blokujący "2" za pomocą śrubokręta płaskiego i zdejmij podświetlenie, podważając je dźwignią. dla nóżek "1". Odłączyć złącze wtykowe.

Instalacja

Montaż odbywa się w odwrotnej kolejności. Jeśli dioda LED jest uszkodzona, należy wymienić podświetlenie. do nóg zmontowanych. Włóż lampę podświetlającą. włóż nogi do otworu i zamocuj po przeciwnej stronie.

Wyjmowanie i instalacja lampki bagażnika W3, Sedan

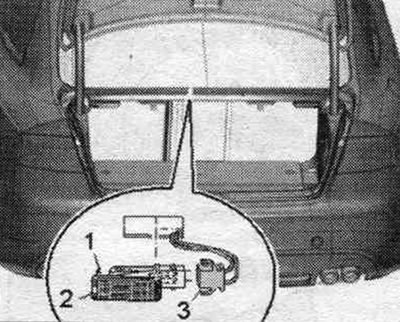

Za pomocą śrubokręta płaskiego naciśnij blokadę "1" i zdejmij lampkę bagażnika "2". Odłączyć złącze wtykowe "3".

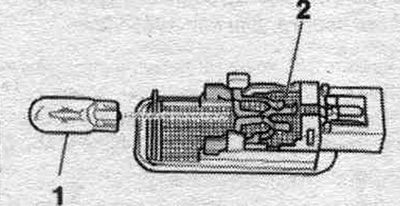

Wyjąć żarówkę "1" znajdującą się z tyłu lampki bagażnika z gniazda "2".

Montaż odbywa się w odwrotnej kolejności. Podłącz wtyczkę. Włóż lampkę bagażnika do otworu i zamocuj ją po przeciwnej stronie.

Wyjmowanie i instalowanie oświetlenia bagażnika "W18"/"W3"/"W61", Avant

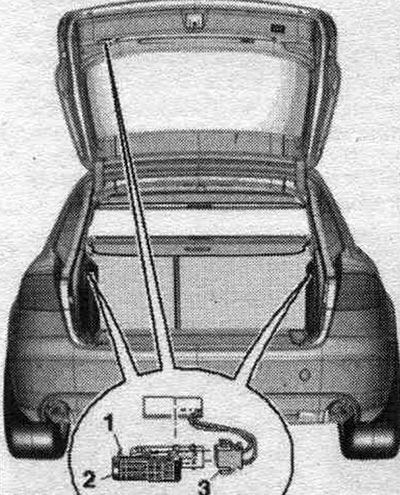

Za pomocą śrubokręta płaskiego naciśnij blokadę "1" i zdejmij lampkę bagażnika "2". Odłączyć złącze wtykowe "3".

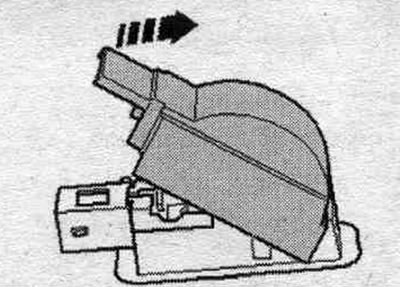

Latarka z tyłu. drzwi: Ostrożnie podważ pokrywę nad lampą "strzałka".

Wszystko: Wyjąć żarówkę "1" znajdującą się z tyłu lampki bagażnika z gniazda "2".

Montaż odbywa się w odwrotnej kolejności. Włóż osłonę lampy do pokrywy bagażnika. Podłącz wtyczkę. Włóż lampkę bagażnika do otworu i zamocuj ją po przeciwnej stronie.

Wyjmowanie i instalowanie wyłącznika krańcowego w pokrywie bagażnika

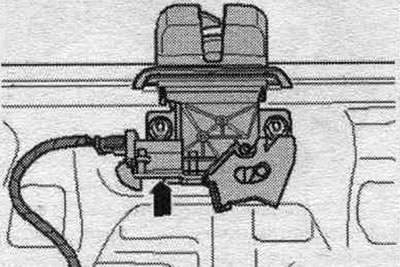

Wyłącznik krańcowy tylny. "strzałka" drzwi znajduje się w tylnym zamku. drzwi i jeśli zostaną uszkodzone, nie można ich wymienić oddzielnie.

Wyjmowanie i instalacja przycisku zamykania bagażnika w bagażniku "E406", Avant

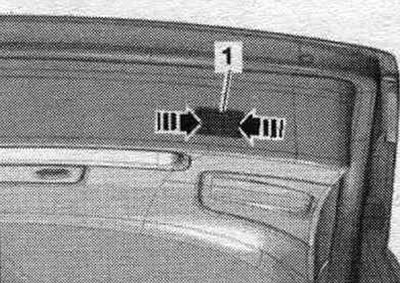

Wyłącz zapłon. Odblokuj zaciski "strzałki" za pomocą klina "T10383/1" na przycisku blokady pokrywy bagażnika, w schowku "E406", poz. 1. Ostrożnie wyjmij przełącznik z poszycia bagażnika. Odłącz wtyczkę.
