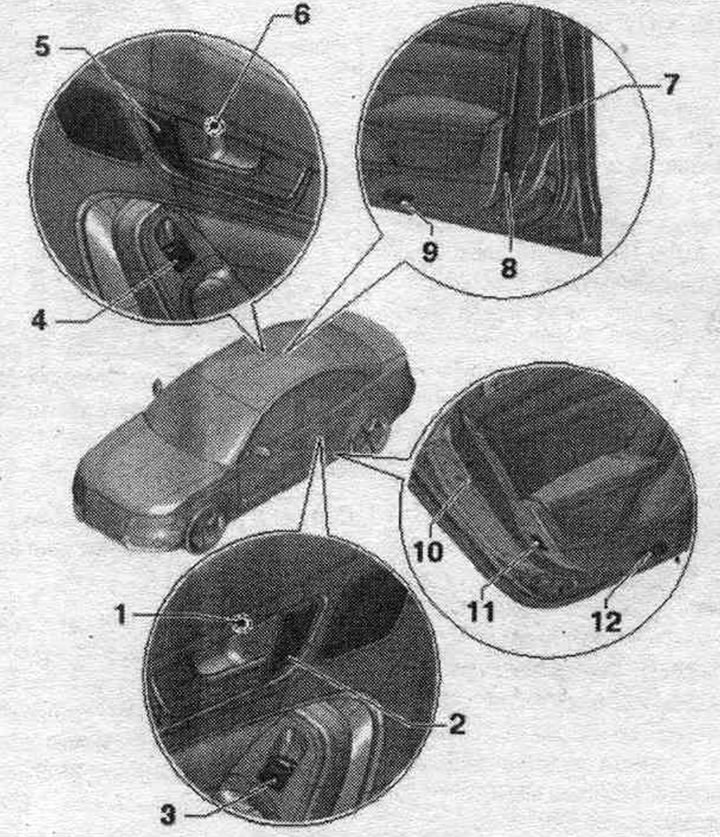

Lampy i przełączniki w tylnych drzwiach

1. Lampa światła tylnego. lewe drzwi "L110".
2. Tylny wewnętrzny przełącznik blokady. lewe drzwi "E273".
3. Przełącznik tylny. podnośnik szyby lewej "E52".
4. Przełącznik tylnej szyby. prawe drzwi "E54".
5. Tylny wewnętrzny przełącznik blokady. prawe drzwi "E274".
6. Lampa światła tylnego. prawe drzwi "L111".
7. Wyłącznik krańcowy tylny. prawe drzwi "F11": wbudowane w zamek drzwi, w przypadku uszkodzenia nie można wymienić ich osobno.
8. Światło sygnalizacyjne z tyłu. prawe drzwi "W38": 12 V. 3 W.
9. Lampa światła tylnego. próg prawy "W34": 12 V. 3 W.
10. Wyłącznik krańcowy tylny. lewe drzwi "F10": wbudowane w zamek drzwi, w przypadku uszkodzenia nie można wymienić ich osobno.
11. Światło sygnalizacyjne z tyłu. lewe drzwi "W37": 12 V, 3 W.
12. Lampa światła tylnego. próg lewy "W33": 12 V. 3 W.

Demontaż i montaż przełączników szyb "E52"/"E54"

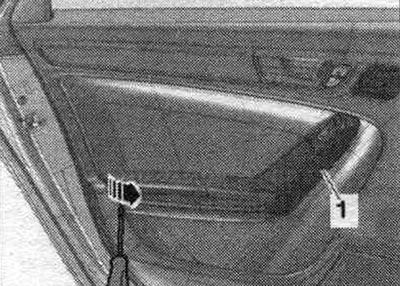

Wyłącz zapłon. Włóż śrubokręt od dołu w otwór w listwie "1". Ostrożnie, zaczynając od tyłu. części, podważ osłonę od osłony drzwi oznaczonej "strzałką".

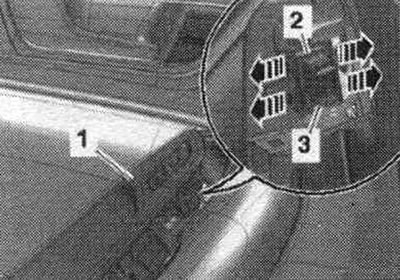

Ostrożnie zwolnij zatrzaski strzałek za pomocą małego śrubokręta. Wyjmij przełącznik szyby "2" z gniazda "1". Odłącz wtyczkę "3".

Montaż odbywa się w odwrotnej kolejności. Naciśnij i przytrzymaj przełącznik szyby, aż zablokuje się na swoim miejscu. Zamontuj osłonę podłokietnika.

Wyjmowanie i instalacja wewnętrznego przełącznika zamka tylnych lewych drzwi "E273" i wewnętrznego przełącznika zamka tylnych prawych drzwi "E274"

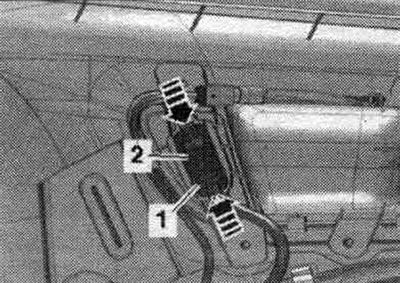

Wyłącz zapłon. Zdejmij tylną osłonę. drzwi. Odłączyć wtyczkę "1". Odblokować zatrzaski "strzałki" i wyjąć wewnętrzny przełącznik zamka drzwi "2" z wykończenia drzwi.

Montaż odbywa się w odwrotnej kolejności. Włóż wewnętrzny przełącznik blokady do uchwytu i sprawdź, czy jest zablokowany na miejscu. Zamontuj tylną osłonę. drzwi.
