Zbiornik spryskiwacza, rurki spryskiwaczy, dysza

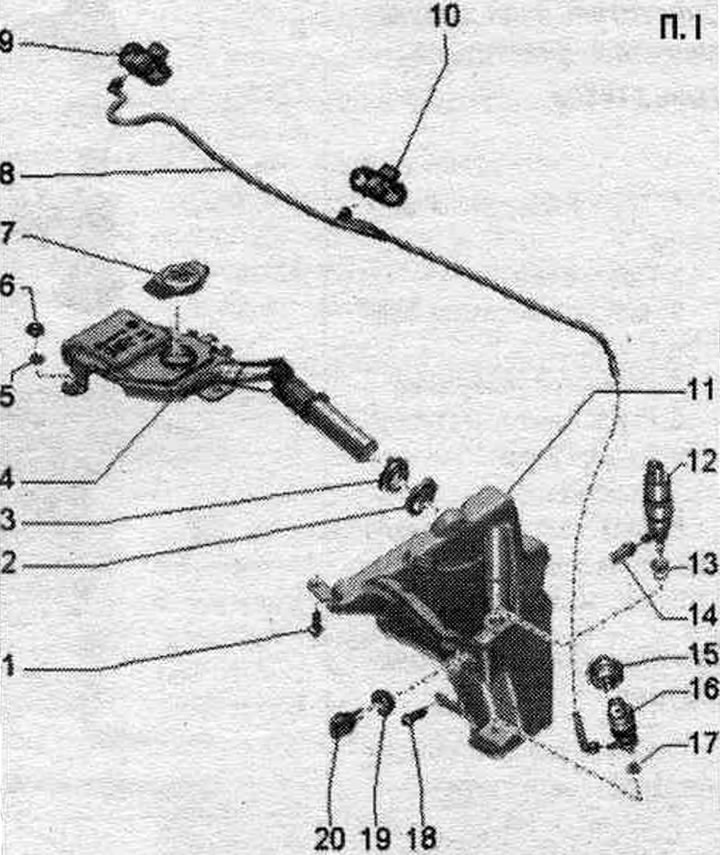

1/18. Śruba.
2. Pierścień uszczelniający: wymienić, jeśli jest uszkodzony.
3. Tuleja uszczelniająca: wymienić, jeśli jest uszkodzona.
4. Wlew zbiornika płynu do spryskiwaczy.
5. Pierścień podporowy.
6. Nakrętka: Ogólny element złączny gwintowany z naprężeniem.
7. Pokrywa: na szyjce wlewu.
8. Rurka spryskiwacza: do spryskiwaczy szyby przedniej.
9. Wtryskiwacz prawy: w zależności od konfiguracji z podgrzewaniem wtryskiwacza prawego "Z21".
10. Wtryskiwacz lewy: w zależności od konfiguracji z podgrzewaniem lewego wtryskiwacza "Z20".
11. Zbiornik spryskiwacza.
12. Pompka spryskiwaczy reflektorów "V11".
13/17/19. Tuleja uszczelniająca.
14. Rurka spryskiwacza reflektora.
15. Pierścień mocujący: do pompki spryskiwaczy -V5.
16. Pompka spryskiwacza szyby przedniej "V5".
20. Czujnik poziomu płynu do spryskiwaczy "633".
Zbiornik płynu do spryskiwaczy – moment obrotowy i kolejność dokręcania
Dokręć śruby zbiornika płynu do spryskiwaczy w podanej kolejności:

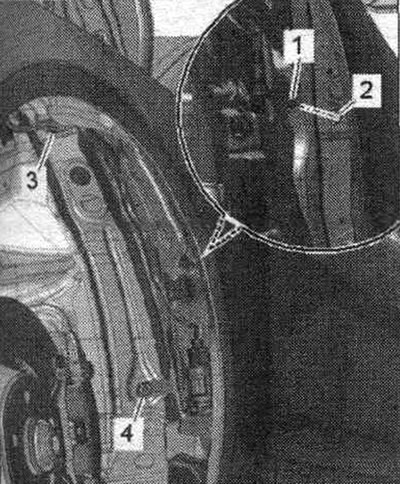

1. Dokręć śrubę -3/4- momentem 7 Nm.
Wyjmowanie i instalowanie zbiornika płynu do spryskiwaczy szyby przedniej

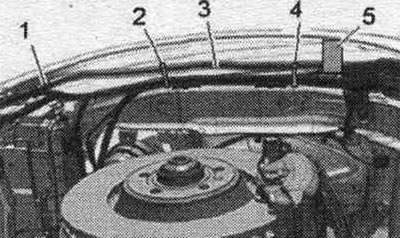

Wyłącz zapłon. Demontaż szyjki wlewu zbiornika płynu do spryskiwaczy. Zdejmij lewe przednie koło. Zdejmij przedni lewy błotnik. Umieścić pojemnik zbiorczy pod zbiornikiem płynu do spryskiwaczy. Aby to zrobić, należy zdjąć złączkę węża "1" z węża wodnego "3" spryskiwacza reflektorów i pociągnąć za przycisk zwalniający. Przetnij łączniki "2" i "4". Usuń plastikowy klin "5".

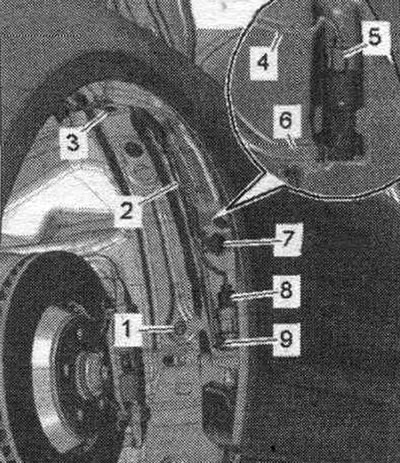

Odłącz złącza wtykowe "7" i "8". Odblokuj zacisk zabezpieczający i odłącz przewody spryskiwacza od pompy wody spryskiwacza "9". Wyjmij wiązkę przewodów "2" z mocowań na zbiorniku płynu do spryskiwaczy. Odkręć śruby "1" i "3". Lekko pociągnij zbiornik płynu do spryskiwaczy do przodu. Odłącz złącze wtykowe "5". Wyjmij wąż doprowadzający wodę do spryskiwaczy reflektorów "6" i wiązkę przewodów "4" z mocowań na zbiorniku płynu do spryskiwaczy. Wyjmij zbiornik płynu do spryskiwaczy.
Instalacja
Podczas montażu zbiornika spryskiwacza należy upewnić się, że element ustalający "1" pasuje do wgłębienia "2" na błotniku. Montaż odbywa się w odwrotnej kolejności. Zamontuj przedni lewy błotnik. Zamontuj wlew zbiornika płynu do spryskiwaczy.
Wyjmowanie i instalacja czujnika poziomu płynu w zbiorniku spryskiwaczy szyb "G33"

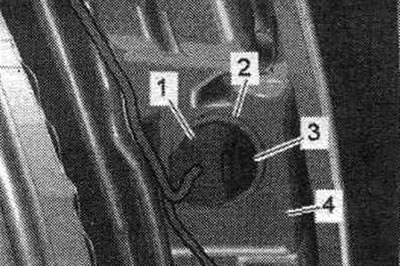

Wyłącz zapłon. Zdejmij lewe przednie koło. Zdejmij przedni lewy błotnik. Odłącz wtyczkę "1". Umieść pojemnik zbiorczy pod zbiornikiem płynu spryskiwacza. Wyjąć czujnik poziomu płynu do spryskiwaczy "G33" "poz. 3" ze zbiornika płynu do spryskiwaczy "4".
Montaż odbywa się w odwrotnej kolejności. Sprawdź plombę. tuleja "2" pod kątem uszkodzeń. Zamontuj przedni lewy błotnik.
Wyjmowanie i instalacja pompy spryskiwacza "V5"

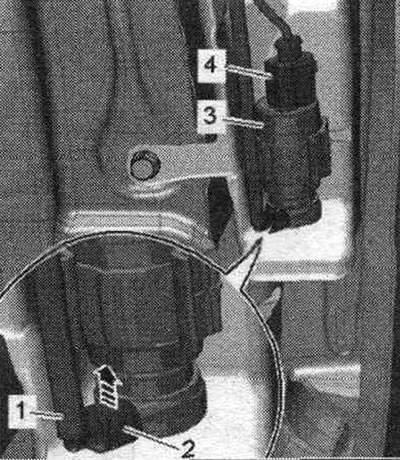

Wyłącz zapłon. Zdejmij lewe przednie koło. Zdejmij przedni lewy błotnik. Odłącz wtyczkę "4". Umieść pojemnik zbiorczy pod zbiornikiem płynu spryskiwacza. Odblokuj zatrzask zabezpieczający "2" "w kierunku strzałki" i odłącz rurkę spryskiwacza "1" od dyszy spryskiwacza szyby przedniej. Wyjąć pompkę spryskiwaczy szyby przedniej "V5" "poz. 3" w górę ze zbiornika płynu do spryskiwaczy szyby przedniej.

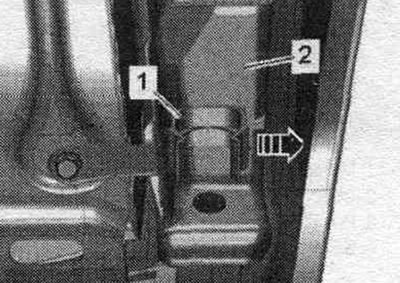

Jeśli uchwyt pompki spryskiwaczy "V5" jest uszkodzony, należy go wymienić. Za pomocą śrubokręta wypchnij uszkodzony uchwyt "1" z mocowania w zbiorniku płynu do spryskiwaczy "2" na zewnątrz samochodu Strelka.
Montaż odbywa się w odwrotnej kolejności. Sprawdź plombę. tulei pod kątem uszkodzeń. Zamontuj przedni lewy błotnik.
Wyjmowanie i instalowanie wtryskiwaczy

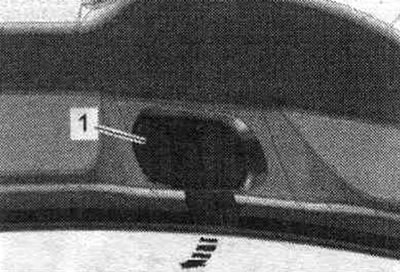

Odłączyć dysze spryskiwaczy "1" od spodu przodu. klapy "strzałkowe".

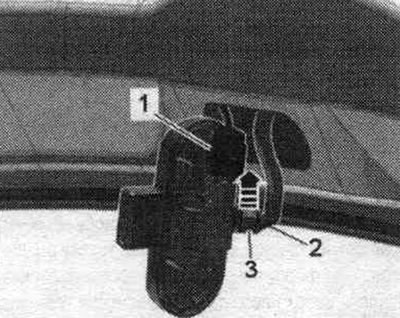

Odblokuj zatrzask zabezpieczający "3" "w kierunku strzałki" i odłącz rurkę spryskiwacza "2" od dyszy spryskiwacza szyby przedniej. Jeżeli występuje, odłączyć złącze wtykowe "1".
Montaż odbywa się w odwrotnej kolejności. Podczas montażu rurki spryskiwacza należy upewnić się, że zatrzask zabezpieczający zatrzasnął się na miejscu w łączniku rurki spryskiwacza ze słyszalnym wyraźnym kliknięciem. Zamontuj dyszę w okapie.
