Zbiornik spryskiwacza, rurki spryskiwaczy, dysza

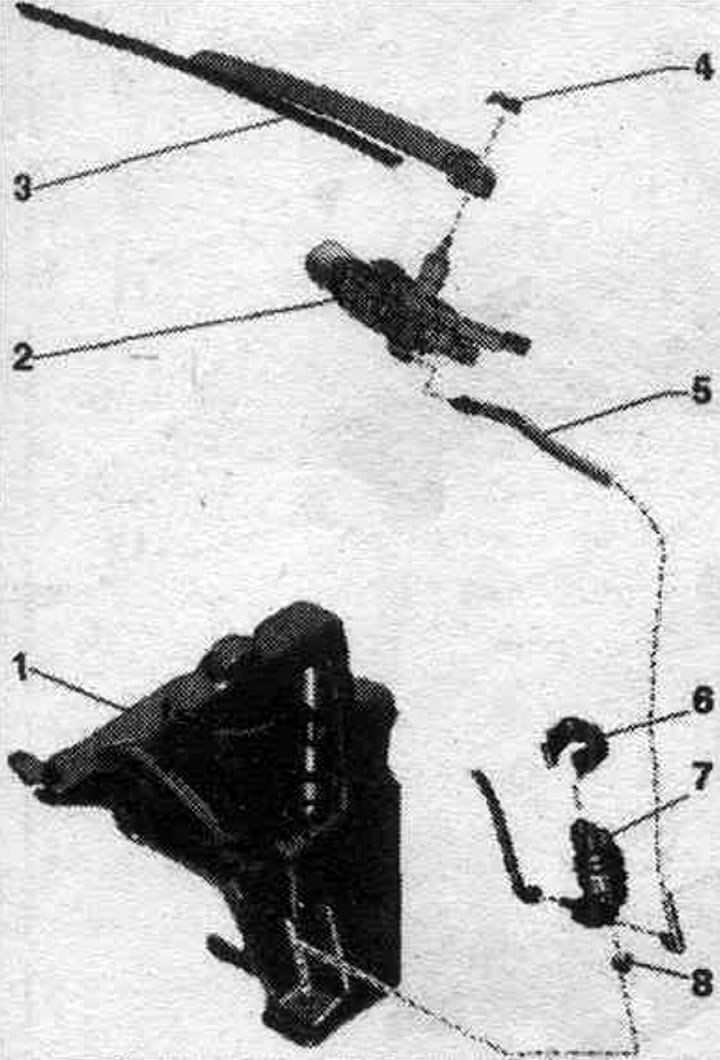

1. Zbiornik spryskiwacza.
2. Silnik wycieraczki tylnej. szkło "V12".
3. Ramię wycieraczki szyby przedniej.
4. Dysza.
5. Rurka spryskiwacza tylnego. szkło.
6. Pierścień montażowy: do pompki spryskiwaczy "V5".
7. Pompka spryskiwacza szyby przedniej "V5".
8. Tuleja uszczelniająca.
Wyjmowanie i instalacja pompy spryskiwacza "V5"

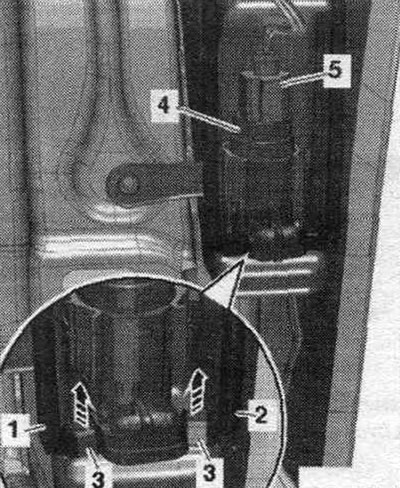

Wyłącz zapłon. Zdejmij lewe przednie koło. Zdejmij przedni lewy błotnik. Odłącz wtyczkę "5". Umieść pojemnik zbiorczy pod zbiornikiem płynu spryskiwacza. Odblokuj zatrzaski zabezpieczające "3" "w kierunku strzałki" i odłącz przewody spryskiwaczy "1" i "2" od pompki spryskiwaczy szyby przedniej. Wyjąć pompkę spryskiwaczy szyby przedniej "V5" "poz. 4" w górę ze zbiornika płynu do spryskiwaczy szyby przedniej.

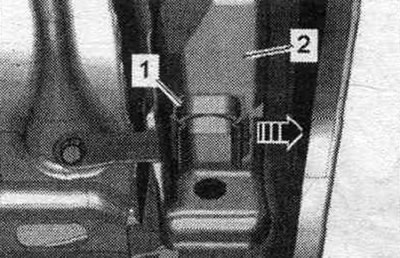

Jeśli uchwyt pompki spryskiwaczy "V5" jest uszkodzony, należy go wymienić. Za pomocą śrubokręta wypchnij uszkodzony uchwyt "1" z mocowania w zbiorniku płynu do spryskiwaczy "2" na zewnątrz samochodu Strelka.
Montaż odbywa się w odwrotnej kolejności. Sprawdź plombę. tulei pod kątem uszkodzeń. Zamontuj przedni lewy błotnik.
Wyjmowanie i instalowanie wtryskiwacza

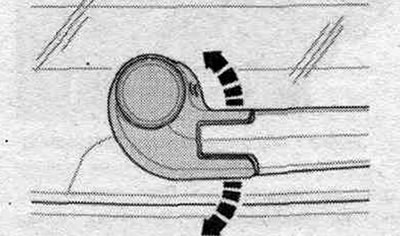

Ostrożnie otwórz nakrętkę oznaczoną strzałką i zdejmij ją.

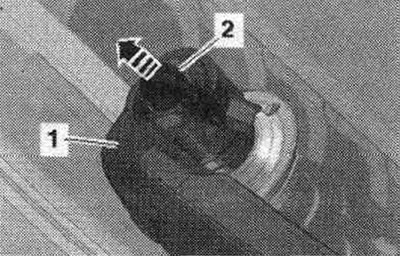

Ostrożnie wyjmij dyszę "2" z rurki łączącej "strzałka".
Montaż należy wykonać w odwrotnej kolejności: zamontuj dyszę tak, aby otwór spryskiwacza był skierowany do rowka na ramieniu wycieraczki.
