Zbiornik spryskiwacza, wąż spryskiwacza, dysza

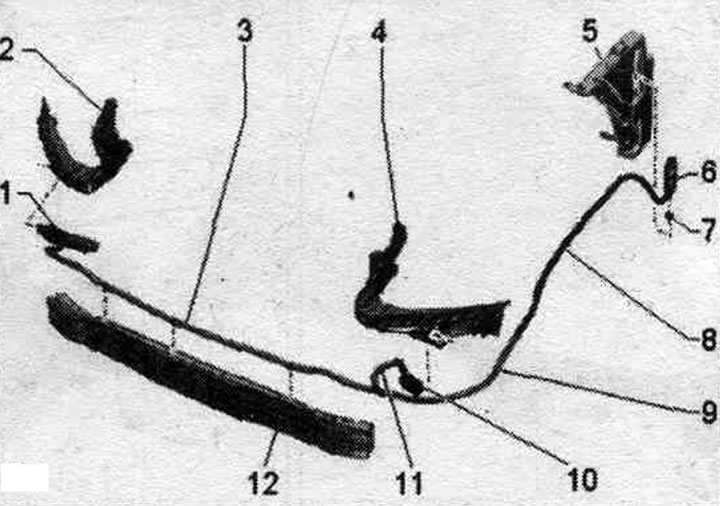

1. Dysza prawa.
2. Mocowanie prawe: do wtryskiwacza i reflektora.
3. Wąż spryskiwacza: do prawej dyszy; przymocowany za pomocą taśmy do zderzaka.
4. Mocowanie lewe: do wtryskiwacza i reflektora.
5. Zbiornik spryskiwacza.
b. Środek do czyszczenia reflektorów "V11".
7. Tuleja uszczelniająca: pompa układowa. czyszczenie reflektorów "V11".
8. Wąż wodny: od pompki spryskiwaczy reflektorów "V11".
9. Wąż spryskiwacza: do dysz.
10. Dysza lewa.
11. Wąż spryskiwacza: do lewej dyszy.
12. Zderzak.
Wyjmowanie i instalacja pompy wycieraczki reflektorów "V11"

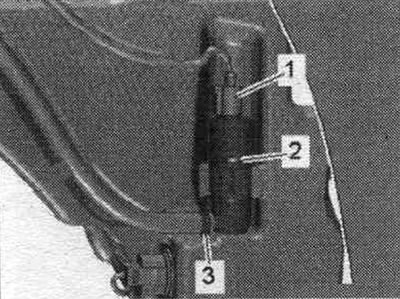

Wyjmij zbiornik płynu do spryskiwaczy, ale tylko na tyle, aby uzyskać dostęp do pompki spryskiwaczy reflektorów "V11". Umieść pojemnik pod zbiornikiem płynu do spryskiwaczy. Odłącz wtyczkę "1". Odłącz wąż spryskiwacza "3" od pompki spryskiwaczy reflektorów "V11". Wyjmij pompkę spryskiwaczy reflektorów "V11" poz. 2 ze zbiornika płynu do spryskiwaczy szyby przedniej.
Montaż odbywa się w odwrotnej kolejności. Zabezpiecz wszystkie połączenia węży za pomocą opasek zaciskowych odpowiedniej serii. Sprawdź plombę. tulei pod kątem uszkodzeń. Montaż zbiornika płynu do spryskiwaczy szyby przedniej.
Wyjmowanie i instalowanie dysz układu czyszczenia reflektorów

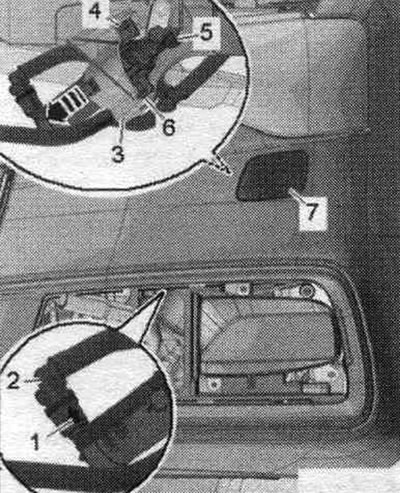

Zdejmij kratkę wlotu powietrza. Otwórz osłonę wtryskiwacza "7". Odblokuj wtryskiwacz "5" poprzez naciśnięcie sprężyn mocujących "4, 6" za pomocą wąskiego śrubokręta. Wyciśnij dyszę z uchwytu "3" "strzałka" ruchem do tyłu.

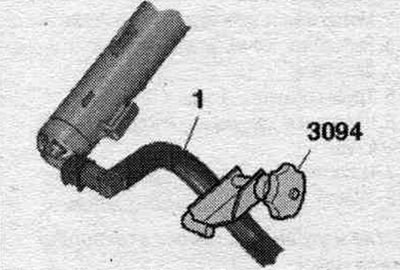

Zacisnąć wąż płynu do spryskiwaczy "1" zaciskiem "3094".
Zdjąć wąż "2" poprzez naciśnięcie przycisku zwalniającego "1". Jeżeli wyposażenie pojazdu nie pozwala na wyjęcie dyszy metodą opisaną powyżej, należy zdemontować odpowiednią obudowę reflektora. Zdejmij obudowę reflektora.

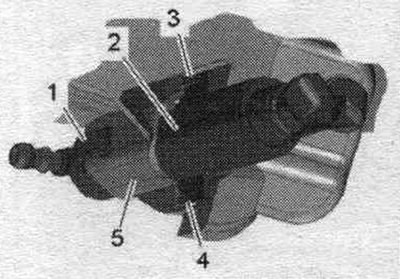

Montaż odbywa się w odwrotnej kolejności. Zatrzaski sprężynowe "3" i "4" wtryskiwacza "2" można zablokować ze słyszalnym kliknięciem tylko wtedy, gdy prowadnica boczna "1" jest prawidłowo osadzona w mocowaniu "5".
Zamontuj kratkę wlotu powietrza.
