System antenowy, Sedan
System antenowy składa się z anten tylnych. szkło i anteny na dachu. W antenie systemu radiotelefonicznego i nawigacyjnego "R52" (antena na dachu) zainstalowano: antenę nawigacyjną. system "R50", antena telefoniczna "R65", antena dodatkowa. grzejnik "R182", antena satelitarna "R170" (tylko dla USA).
System z przesuwnikiem fazowym (radio CAN/MMI z kalendarzem, tygodnie 45/08):Wzmacniacz antenowy 3 "R112" (AM/FM1/FM2/FZV) na słupku D po lewej stronie (CAN), wzmacniacz antenowy 3 "R112" (AWFM1/FM2HV1WZV) na słupku D po lewej stronie (MMI), wzmacniacz antenowy 2 "R111" (DAB) na słupku D po prawej stronie (CAN), wzmacniacz antenowy 2 "R111" (DAB/TV3) na słupku D po prawej stronie (MMI), antena radiowa, telefon, system nawigacyjny "R52" (GPS/GSM/RC/SAT), antena na dachu.
Przełączanie układu przesuwnika fazowego (MMI do tygodnia kalendarzowego 44/08):Wzmacniacz antenowy 3 "R112" (HF/ZF/TV1/TV2/FZV) na słupku D (lewym), wzmacniacz antenowy 2 "R111" (FM3/DAB/VICS/TV3) na słupku D (po prawej) antena radia, telefonu, systemu nawigacyjnego "R52" (GPS/GSM/RC/SAT), antena na dachu.
Antena "R52" do systemów radiowych, telefonicznych i nawigacyjnych z połączeniem SAT jest ważna tylko w USA. Wzmacniacz antenowy "R111" 2 z połączeniem DAB jest ważny tylko w Europie.

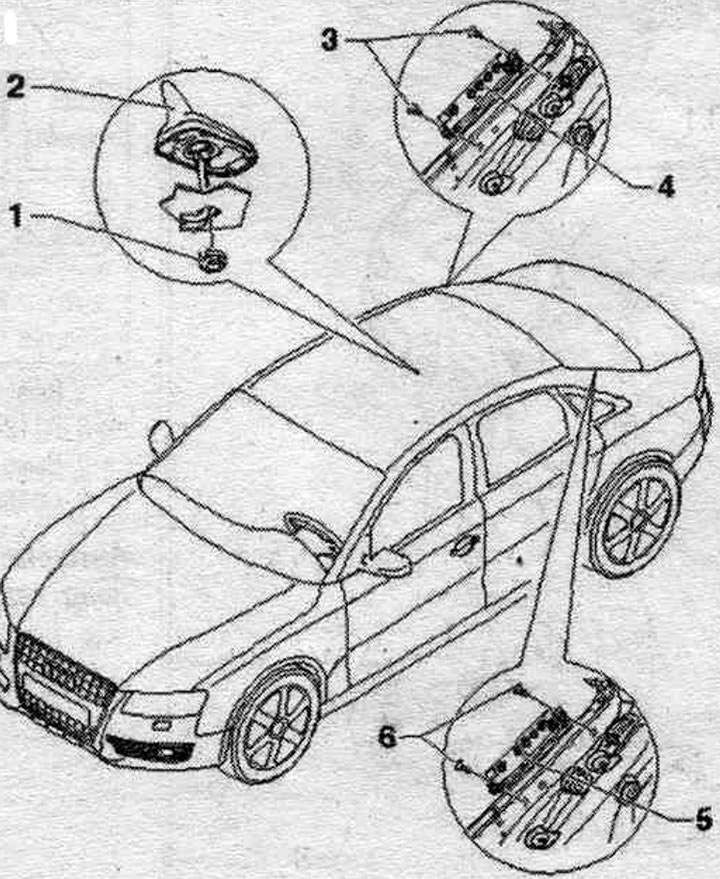

1. Nakrętka: 6 Nm.
2. Antena do radia, telefonu, nawigacji. systemu "R52".
3/6. Śruba: 2 Nm.
4. Wzmacniacz antenowy 2 "R111".
5. Wzmacniacz antenowy 3 "R112".
Złącza

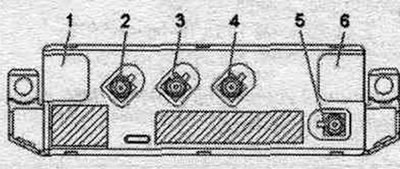

Wzmacniacz antenowy 3 "R112" (radio CAN)
1. Złącze antenowe na szkle.
2. Nie zajęty.
3. Złącze (żółte) AM/FM1 do radia "R".
4. Złącze FM2 (białe) do radia "R".
5. Złącze FZV (szare) do jednostki centralnej. system komfortu "J393".
6. Złącze antenowe na szkle.

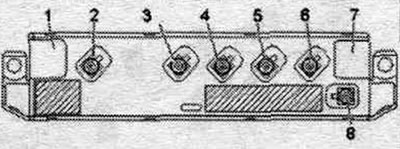

Wzmacniacz antenowy 3 "R112" (MMI do tygodnia kalendarzowego 44/08)
1. Złącze antenowe na szkle.
2. Wyjście TV1 (brązowy) do tunera TV "R78".
3. Wyjście ZF (żółte) z radia "R".
4. Wyjście FM3 (fioletowe) ze wzmacniacza antenowego 2 "R111".
5. Wyjście wysokiej częstotliwości (białe) do radia "R".
6. Wyjście TV2 (zielone) do tunera TV "R78".
7. Złącze antenowe na szkle.
8. Złącze FZV (szare) do jednostki centralnej. system komfortu "J393".
Wzmacniacz antenowy 3 "R112" (MMI z tygodniami kalendarzowymi 45/08)
1. Złącze antenowe na szkle.
2. Wyjście TV1 (brązowy) do tunera TV "R78".
3. Złącze (żółte) AM/FM1 do radia "R".
4. Nie zajęty.
5. Złącze FM2 (białe) do radia "R".
6. Wyjście TV2 (zielone) do tunera TV "R78".
7. Złącze antenowe na szkle.
8. Złącze FZV (szare) do jednostki centralnej. system komfortu "J393".

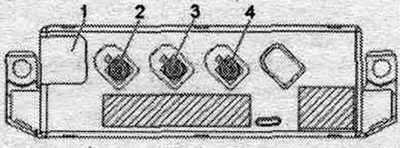

Wzmacniacz antenowy 2 "R111" (do tygodnia kalendarzowego 44/08)
1. Złącze antenowe na szkle.
2. Wyjście DAB (czarne) do radia cyfrowego "R" "R147" (Europa).
3. Wyjście FM3 (fioletowe) ze wzmacniacza antenowego 3 "R112" (MMI).
4. Złącze TV3 (zielone) do tunera TV "R78" (MMI).
Wzmacniacz antenowy 2 "R111" (od tygodnia kalendarzowego 45/08)
1. Złącze antenowe na szkle.
2. Złącze DAB (czarne) do radia "R".
3. Nie zajęty.
4. Wyjście TV3 (zielone) do tunera TV "R78".
Demontaż i montaż anteny dachowej

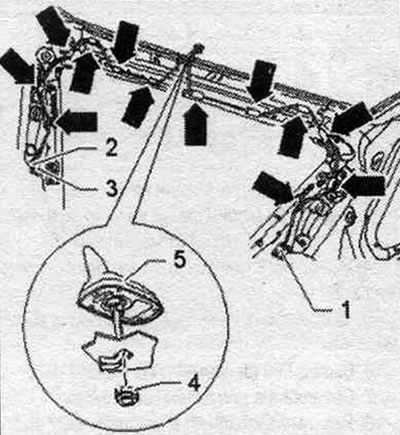

Antena dachowa, antena radia, telefonu i systemu nawigacyjnego "R52" (GSM/GPS/RC/SAT), ma maks. 4 połączenia. Przewody antenowe znajdują się na lewym i prawym słupku D. Aby zdemontować antenę radia, telefonu i systemu nawigacyjnego "R52", należy zdjąć osłonę słupka D i opuścić panel sufitowy. Wyłącz zapłon. Zdejmij osłonę słupka D z lewej i prawej strony. Zdejmij całkowicie panel sufitowy i umieść go na panelu przednim. Odblokuj i odłącz złącza wtykowe "1", "2" i "3" od przewodów antenowych. Odłączyć przewody antenowe anteny radia, telefonu, nawigacji. układ. "R52" "strzałki". Odkręcić nakrętkę "4". Wyjąć antenę radia, telefonu, nawigacji. układ. "R52" "5" z dachu w górę.
Instalacja
Przeprowadź przewody antenowe przez otwór w dachu i ostrożnie zamontuj antenę radia, telefonu i systemu nawigacyjnego "R52". Upewnij się, że uszczelka jest prawidłowo umieszczona. Montaż odbywa się w odwrotnej kolejności.
