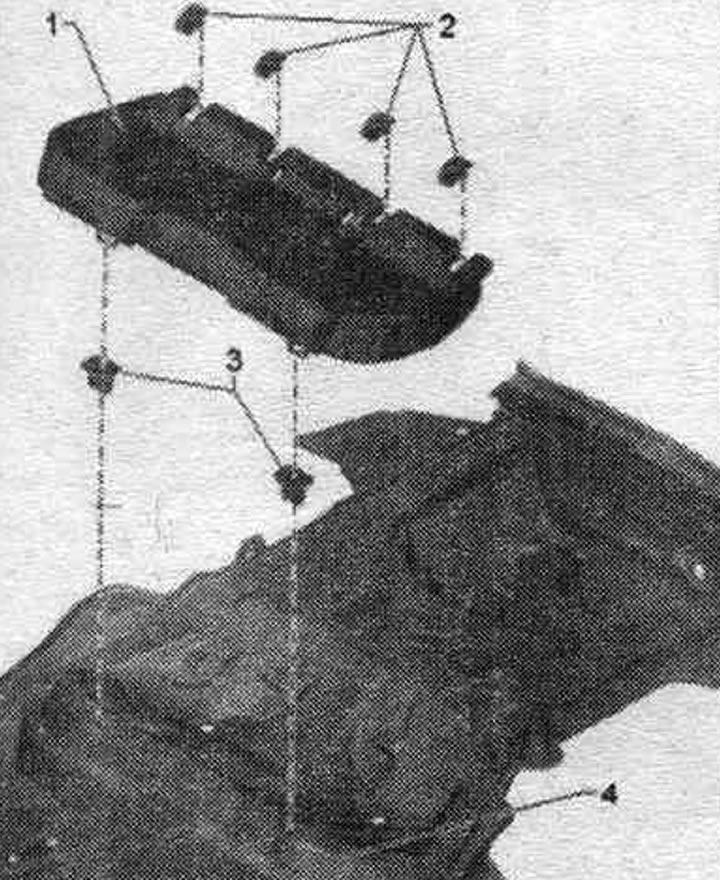

Pełny tył. siedziba
1. Siedzisko ławki: jednoczęściowe. Po każdym demontażu siedziska należy sprawdzić i skorygować odkształcenie stelaża ławki.
2. Podkładka: do mocowania fotelika dziecięcego (ISOFIX); 4 szt.; przymocowany do uchwytów montażowych fotelika dziecięcego (ISOFIX) przyspawanych do spodu pojazdu.
3. Elementy montażowe: 2 szt.; do montażu tylnego. miejsca; przypięte do dołu. Po każdym zdjęciu tylnej poduszki. należy wymienić podkładki mocujące siedzenie.
4. Podwozie. Po każdym demontażu niedzielonego siedzenia należy sprawdzić podstawę nośną nadwozia, na której zamontowane są końcówki mocujące, i w razie odkształcenia wyprostować ją.
Wyjmowanie

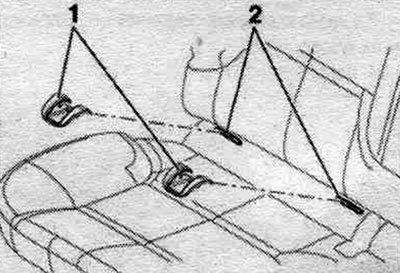

Przesuń przednie fotele maksymalnie do przodu. Odepnij nakładki mocujące fotelik dziecięcy (ISOFIX) (4 sztuki) "1" od mocowań "2".

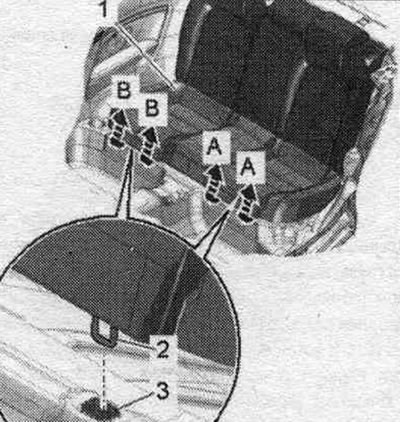

Chwyć ramę siedziska ławki obiema rękami z jednej strony, poniżej "strzałki A". Tylna poduszka. siedzenie "1" obiema rękami, mocno pociągnij w górę w kierunku "strzałki A" tak, aby zaczepić "2" tylnej poduszki. fotel wyskoczył z mocowania "3". Wszystkie prace należy wykonać po drugiej stronie "strzałki B". Opcja z podgrzewaniem fotela: odłączyć wtyczkę systemu. podgrzewane siedzenia. Wyjmij ławkę z pojazdu.
Instalacja

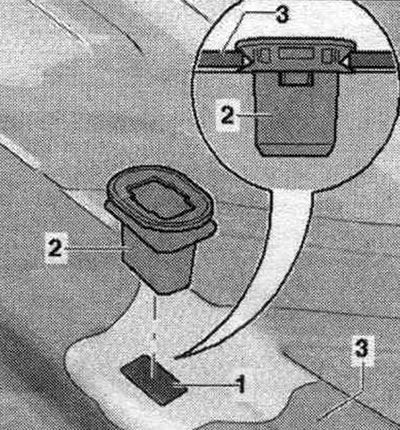

Po każdym demontażu siedziska niedzielonego należy sprawdzić podstawę nośną korpusu, w której zamontowane są końcówki zaciskowe i w razie odkształcenia wyprostować ją. Stelaż ławki należy skontrolować po każdym demontażu i w razie stwierdzenia odkształceń skorygować. Po każdym zdjęciu tylnej poduszki. elementy mocujące fotel podlegają wymianie. Montaż odbywa się w odwrotnej kolejności. Wyjąć końcówki zaciskowe "2" z otworu korpusu i wyrzucić. Sprawdź, czy podstawa podtrzymująca korpus nie uległa odkształceniom i w razie potrzeby wyprostuj ją. Sprawdź, czy rama druciana nie uległa odkształceniom i w razie potrzeby wyprostuj ją. Podnieś wykładzinę podłogową "3" i wciśnij końcówki zaciskowe "2" w otwór korpusu "1", aż zatrzasną się na miejscu. Ułóż wykładzinę podłogową "3" zgodnie z rysunkiem w pobliżu końcówki "2". Wykładzina podłogowa "3" nie powinna opierać się na końcówce "2". Pamiętaj, aby wsunąć wtyczkę, aż się zatrzyma i zatrzaśnie.
Zamontuj siedzisko ławki "1" i mocno dociśnij ramę drucianą "2" do zaślepek "3". Upewnij się, że rama druciana "2" jest prawidłowo zamocowana w zaślepkach "3". Na koniec sprawdź, czy siedzisko jest dobrze dopasowane. Aby to zrobić, należy chwycić ramę siedziska wielofunkcyjnego "strzałka A" obiema rękami z jednej strony siedziska i bez szarpnięcia równomiernie pociągnąć ją do góry z siłą od 100 do 150 Nm, co odpowiada około 10-15 kg. Powtórz proces po drugiej stronie "strzałki B". Siedzisko ławki NIE powinno wystawać poza zaślepki. Jeżeli ławka wypadnie, cały proces należy powtórzyć.

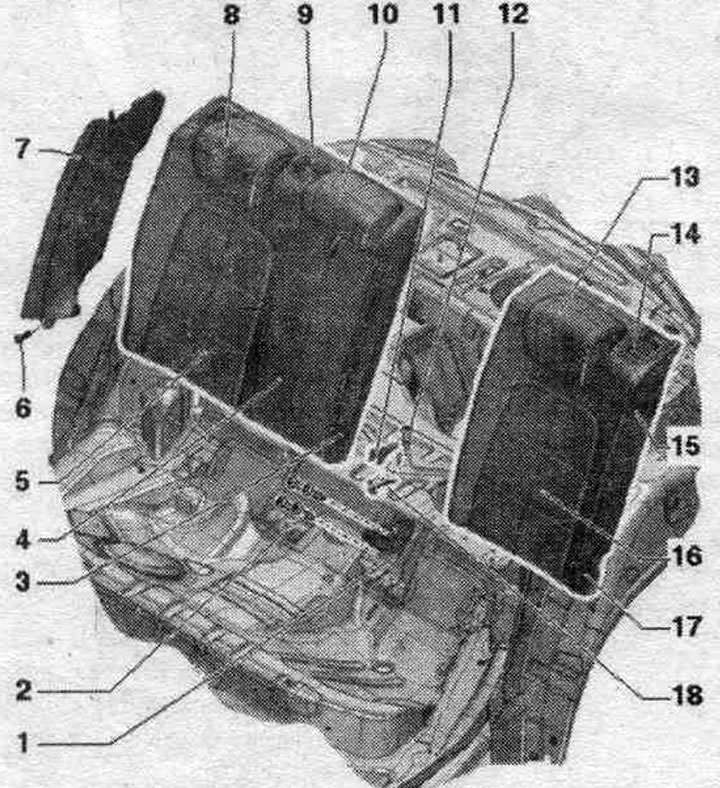

Rozdzielony tył
Tył podzielony jest na dwie części: prawy tył 2/3 i lewy tył 1/3.
1. Środkowe wsparcie.
2. Śruby: 4 szt.; 16,5 Nm.
3. Wsparcie wewnętrzne: 2 szt.
4. Podłokietnik: opcja z osłoną otworu do transportu długich ładunków, opcja ze schowkiem (pokrowiec na uchwyt oparcia z pokrowcem):Podłokietnik środkowy i schowek można wyjąć i zamontować tylko osobno. wersja bez kieszeni do przechowywania (wyściółka uchwytu oparcia i nakładka na uchwyt oparcia):Środkowy podłokietnik, a także osłonę uchwytu oparcia i pokrywę uchwytu oparcia można zdjąć i zamontować wyłącznie osobno.
5. Oparcie dzielone 2/3 po prawej stronie: opcje: bez podłokietnika środkowego i schowka oraz bez podłokietnika środkowego i osłony otworu do przewożenia długich ładunków (opcja z podstawą piankową), z podłokietnikiem środkowym i schowkiem, z podłokietnikiem środkowym i pokrywą otworu do przewożenia długich ładunków.
6. Śruba: 9 Nm dla bocznej poduszki powietrznej z boczną poduszką powietrzną: 3 Nm dla bocznej poduszki powietrznej bez bocznej poduszki powietrznej.
7. Poduszki powietrzne boczne.
8. Zagłówek prawy.
9. Prowadnica tylna. centralna prowadnica pasa bezpieczeństwa: W przypadku uszkodzenia należy wymienić całą prowadnicę pasa bezpieczeństwa.
10. Zagłówek środkowy.
11. Oblicowanie podpory środkowej.
12. Śruba: 9 Nm.
13. Lewy zagłówek.
14. Płytka blokująca z cylindrem blokującym.
15. Blokada oparcia.
16. Oparcie dzielone 1/3 z lewej strony.
17. Podpora zewnętrzna: 2 szt.; przymocowany do ramy tylnej.
18. Pętla mocująca podporę środkową.

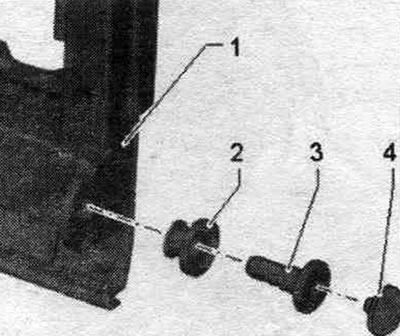

Wsparcie wewnętrzne
1. Wkładka oparcia siedzenia.
2. Wskazówka.
3. Śruba - 15 Nm.
4. Pralka.

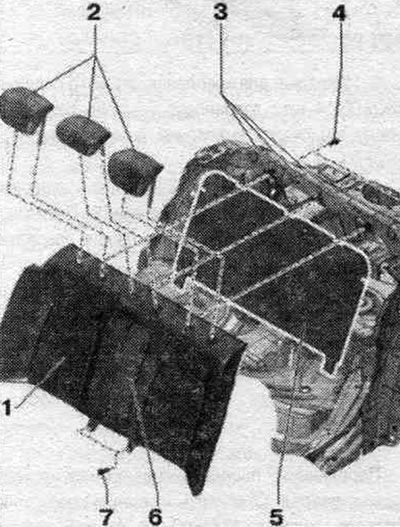

Solidne oparcie. miejsca
1. Oparcie solidne. miejsc.
2. Zagłówki.
3. Gniazda montażowe: mocowane do korpusu za pomocą 2 nitów.
4. Śruba: 3 szt.; 30 Nm.
5. Listwa tylna. ściany.
6. Podłokietnik.
7. Śruba: 2 szt.; 33 Nm.
