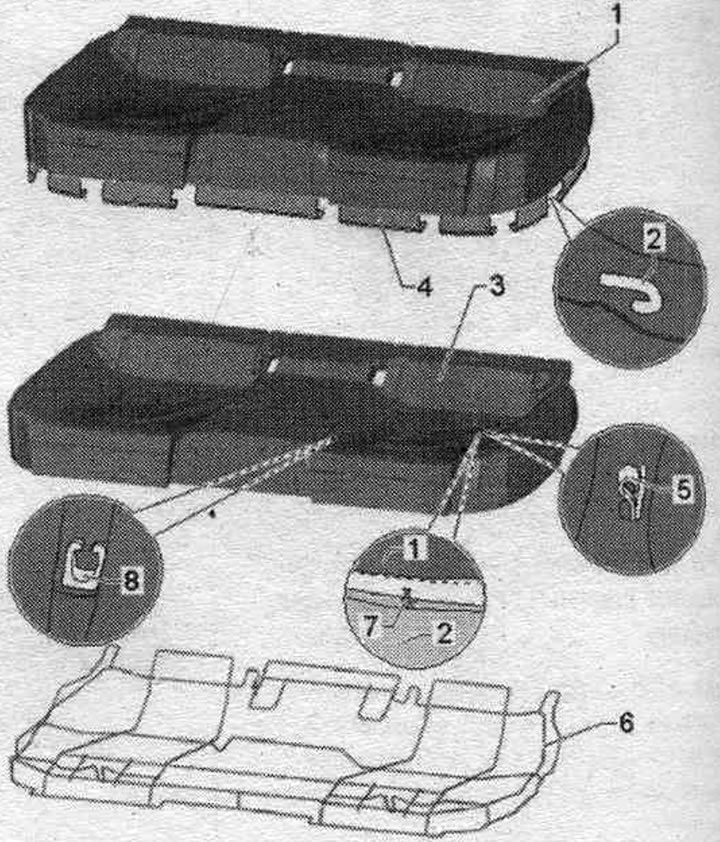

Tapicerka i poduszki
(Tylne siedzenie bez składanego środkowego podłokietnika)
1. Tapicerka.
2. Linka mocująca: włożona do kieszeni odbiorczej tapicerki.
3. Poduszka.
4. Obszycie: przyszyte do tapicerki; do montażu tapicerki na ramie siedziska ławki.
5. Zacisk: pokryty materiałem piankowym w poduszce; tylko do tapicerki tekstylnej.
6. Stelaż siedziska ławki.
7. Uchwyt poduszki: tylko do tapicerki skórzanej; do mocowania tapicerki do poduszki; wymienić po każdym usunięciu; zainstaluj w tych samych miejscach, w których były przed usunięciem.
8. Zacisk: Pokryty materiałem piankowym w poduszce.

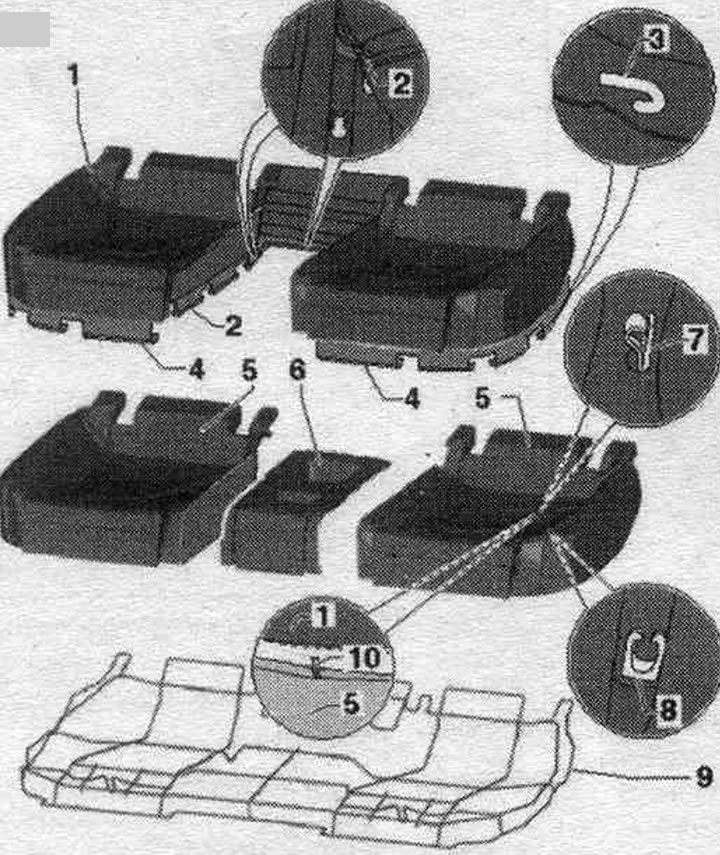

Tapicerka i poduszki
(Tylne siedzenie ze składanym środkowym podłokietnikiem)
1. Tapicerka.
2. Obszycie: przyszyte do tapicerki; do montażu tapicerki z tyłu. i boczne kanały składanego środkowego podłokietnika.
3. Linka mocująca: włożona do kieszeni odbiorczej tapicerki.
4. Obszycie: przyszyte do tapicerki; do montażu tapicerki na ramie siedziska ławki.
5. Poduszka lewa/prawa.
6. Składany środkowy podłokietnik.
7. Zacisk: Pokryty materiałem piankowym w poduszce; tylko do tapicerki tekstylnej.
8. Zacisk: Pokryty materiałem piankowym w poduszce.
9. Stelaż siedziska ławki.
10. Uchwyt poduszki: tylko do tapicerki skórzanej; do mocowania tapicerki do poduszki: po każdym zdjęciu założyć z powrotem; zainstaluj w tych samych miejscach, w których były przed usunięciem.

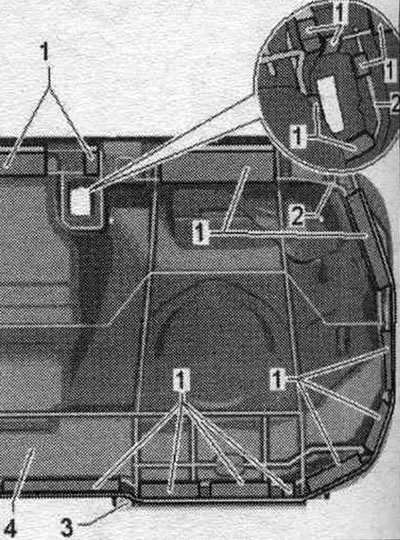

Demontaż i montaż tapicerki i poduszek (tylne siedzenie bez składanego środkowego podłokietnika)
Zdejmij siedzisko ławki. Zdejmij obicie "1" z całego obwodu ramy siedziska "2". Zdejmij tapicerkę "3" wraz z poduszką "4" z ramy siedziska.
Montaż odbywa się w odwrotnej kolejności.

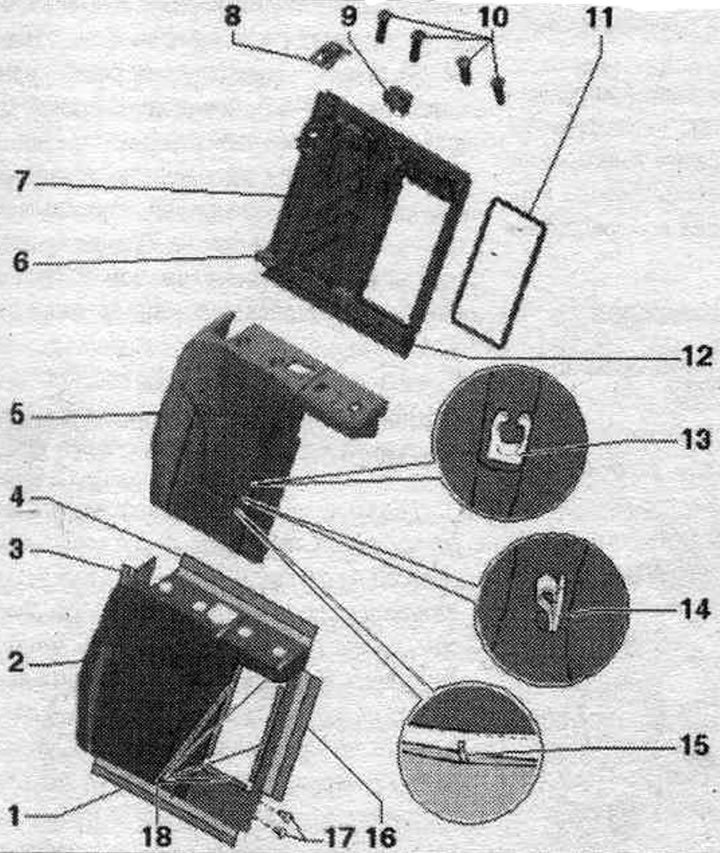

Tapicerka i poduszki dzielonego oparcia tylnego. miejsca
(Oparcie siedzenia z otwieranym siedziskiem do przewożenia długich ładunków)
1. Lamówka: Przyszywana do tapicerki: Służy do montażu tapicerki na ramie oparcia siedzenia.
2. Tapicerka.
3. Obszycie: przyszyte do tapicerki; do montażu tapicerki na ramie oparcia fotela.
4. Listwa zaciskowa: przyszyta do tapicerki; do montażu tapicerki na ramie oparcia fotela.
5. Poduszka.
6. Wsparcie zewnętrzne.
7. Rama oparcia siedzenia.
8. Pokrywa ustalająca.
9. Prowadnica tylna. centralna prowadnica pasa bezpieczeństwa: W przypadku uszkodzenia należy wymienić całą prowadnicę pasa bezpieczeństwa.
10. Prowadnica zagłówka.
11. Stelaż: tylko do oparcia prawego 2/3 z otworem do przewożenia długich ładunków.
12. Wsparcie wewnętrzne.
13. Zacisk: Pokryty materiałem piankowym w poduszce.
14. Zacisk: pokryty materiałem piankowym w poduszce; tylko do tapicerki tekstylnej.
15. Klips do poduszki: Tylko do tapicerki skórzanej: do mocowania tapicerki do poduszki; wymienić po każdym usunięciu; zainstaluj w tych samych miejscach, w których były przed usunięciem.
16. Krawędź: tylko do oparcia prawego 2/3 z otworem do transportu długich ładunków; przyszyte do tapicerki; do montażu tapicerki w wycięciu otworu w celu przewozu długich ładunków.
17. Korek: do mocowania tapicerki; 2 szt.
18. Krawędź: tylko do oparcia prawego 2/3 z otworem do transportu długich ładunków; przyszyte do tapicerki; do montażu tapicerki w wycięciu otworu w celu przewozu długich ładunków.

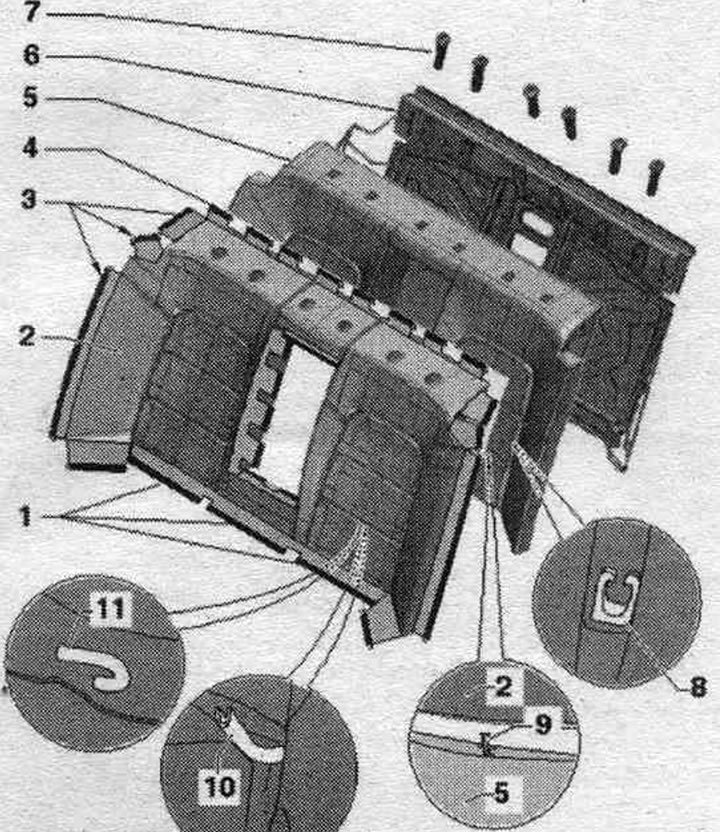

Tapicerka i poduszki
(Oparcie jednoczęściowe. siedzenia)
1. Pasek zaciskowy: przyszyty do tapicerki; do montażu tapicerki na ramie oparcia fotela.
2. Tapicerka.
3. Listwa zaciskowa: przyszyta do tapicerki; do montażu tapicerki na ramie oparcia fotela.
4. Obszycie: przyszyte do tapicerki; do montażu tapicerki na ramie oparcia fotela.
5. Poduszka.
6. Rama tylna.
7. Prowadnica zagłówka.
8. Zacisk: Pokryty materiałem piankowym w poduszce.
9. Uchwyt poduszki: tylko do tapicerki skórzanej; do mocowania tapicerki do poduszki; wymienić po każdym usunięciu; zainstaluj w tych samych miejscach, w których były przed usunięciem.
10. Listwa zaciskowa: przyszyta do tapicerki; do przymocowania tapicerki do poduszki.
11. Linka mocująca: włożona do kieszeni odbiorczej tapicerki.
