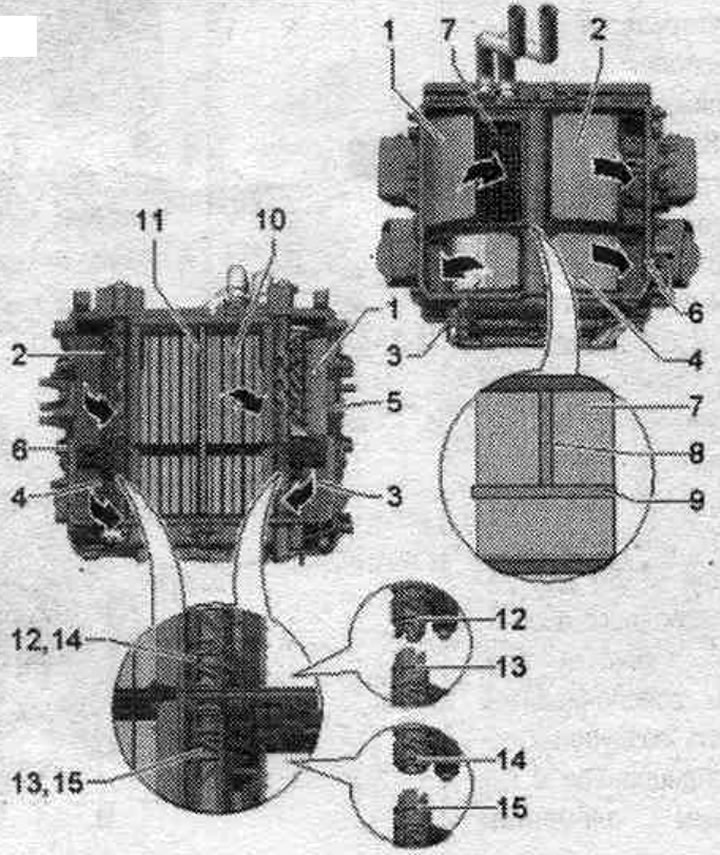

Uwaga: W systemie klimatyzacji Comfort klapy regulujące temperaturę z przodu po prawej i lewej stronie są napędzane oddzielnymi silnikami elektrycznymi (siłownik prawej klapy regulującej temperaturę "V159" i siłownik lewej klapy regulującej temperaturę "V158"). Dwie klapy regulujące temperaturę dla tylnych nawiewów po prawej i lewej stronie są połączone ze sobą za pomocą korbowodu i napędzane przez siłownik tylnej klapy regulującej temperaturę. klapa temperatury "V137". W systemie klimatyzacji Basis klapa temperatury znajduje się na prawym deflektorze przedniego panelu i w przestrzeni deflektora. dla stóp z przodu i z tyłu po prawej stronie, a także klapa temperatury deflektora panelu przedniego z lewej strony i przestrzeń deflektora. nogi po lewej stronie, z przodu i z tyłu, są połączone ze sobą trzonami. Oba wały klap temperaturowych z prawej i lewej strony połączone są ze sobą za pomocą korbowodu i napędzane są wspólnie przez silnik siłownika klapy temperaturowej "V68".
1. Górna klapa temperatury po prawej stronie: w przypadku systemu klimatyzacji Comfort, deflektor na przednim panelu po prawej stronie i na środku po prawej stronie, a także deflektor przestrzeni. dla stóp z przodu po prawej stronie; z systemem klimatyzacji, deflektor na przednim panelu po prawej i na środku; na rysunku pokazano klapkę temperatury w pozycji grzania.
2. Lewa górna klapa temperatury: z systemem klimatyzacji Comfort, deflektorem na przednim panelu po lewej stronie i na środku po lewej stronie, a także deflektorem przestrzeni. dla stóp z przodu po lewej stronie; z systemem klimatyzacji Basis i deflektorem na przednim panelu po lewej i środkowej stronie; na rysunku pokazano klapkę temperatury w pozycji chłodzenia.
3. Prawa dolna klapa temperatury: z przestrzenią deflektora klimatyzacji Comfort. dla stóp z tyłu po prawej stronie: z instalacją klimatyzacji Podstawowa przestrzeń deflektora. dla nóg po prawej stronie z przodu i po prawej stronie z tyłu; na rysunku pokazano klapkę temperatury w pozycji chłodzenia.
4. Lewa dolna klapa temperatury: z przestrzenią deflektora klimatyzacji Comfort. dla nóg z lewej strony pleców; z systemem klimatyzacji Podstawowa przestrzeń deflektora. dla nóg pozostawionych z przodu i z tyłu; na rysunku pokazano klapkę temperatury w pozycji grzania.
5. Obudowa prawego elementu grzejnego: różne wykonania w zależności od konstrukcji i wyposażenia układu klimatyzacji, montażu (Komfort i Podstawa).
6. Obudowa grzałki lewej: różne wykonania w zależności od konstrukcji i wyposażenia układu klimatyzacji, montażu (Komfort i Podstawa).
7. Układ wymiennika ciepła. ogrzewanie: pokryte różnymi uszczelkami z materiału piankowego w zależności od konstrukcji i wyposażenia układu klimatyzacji, montaż (Komfort i Podstawa).
8. Uszczelka z pianki polimerowej: montowana wyłącznie w pojazdach z klimatyzacją Comfort w celu oddzielenia powietrza pomiędzy prawą i lewą stroną.
9. Uszczelka z pianki polimerowej: montowana wyłącznie w pojazdach z klimatyzacją Comfort w celu oddzielenia powietrza między przodem i tyłem. w częściach.
10. Dodatkowy element grzejny. nagrzewnica "Z35"/element komórkowy: pokryta różnymi uszczelkami z materiału piankowego w zależności od konstrukcji i wyposażenia układu klimatyzacji, montażu (Komfort i Podstawa).
11. Uszczelka z pianki polimerowej: montowana wyłącznie w pojazdach z klimatyzacją Comfort w celu oddzielenia powietrza pomiędzy prawą i lewą stroną.
12. Wał przepustnicy temperatury górnej: Wersja podstawowa, połączenie z wałem (klapy są napędzane razem).
13. Wał przepustnicy dolnej temperatury: Wersja podstawowa, połączenie z wałem (klapy są napędzane razem).
14. Wał klapy temperatury górnej: wersja Comfort, montaż na wale (klapy są napędzane niezależnie od siebie).
15. Wał klapy niższej temperatury: Wersja komfortowa, montaż na wale (klapy są napędzane niezależnie od siebie).
