Otwory wlotowe i wylotowe powietrza

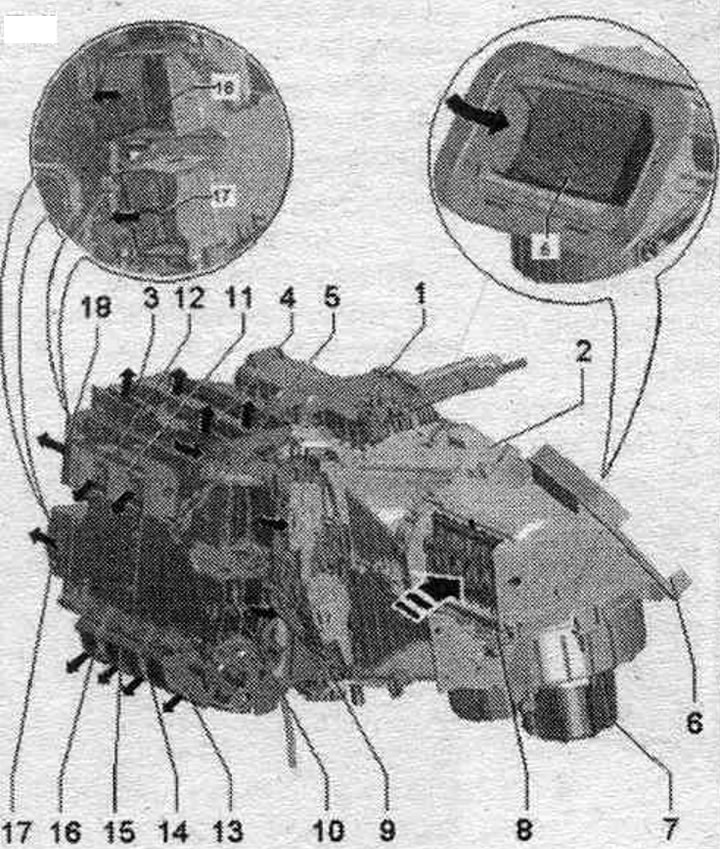

1. Układ klimatyzacji: różne konstrukcje, w zależności od konstrukcji układu klimatyzacji (Komfort i Podstawa).
2. Skrzynka wlotu powietrza.
3. Wylot powietrza do deflektora w celu wentylacji pośredniej. lewy: montowany tylko w pojazdach z klimatyzacją Comfort (niedostępne na bazie); w zależności od ustawienia możliwe są różne temperatury powietrza po lewej i prawej stronie.
4. Wylot powietrza do deflektora w celu wentylacji pośredniej. po prawej: montowane tylko w pojazdach z klimatyzacją Comfort (niedostępne na bazie); w zależności od ustawienia możliwe są różne temperatury powietrza po lewej i prawej stronie.
5. Wylot powietrza do deflektora odmrażania na przednim panelu; w zależności od ustawienia możliwe są różne temperatury powietrza po lewej i prawej stronie.
6. Pobór powietrza zewnętrznego: powietrze pobierane jest ze skrzynki odprowadzającej wodę.
7. Wentylator nawiewny "V2".
8. Wlot powietrza z kabiny (w trybie recyrkulacji powietrza):powietrze jest zasysane spod schowka. za nogi na. przejście.
9. Nawiew powietrza do prawego deflektora deski rozdzielczej: w przypadku układu klimatyzacji Basis klapy lewego i prawego deflektora panelu przedniego są połączone ze sobą za pomocą korbowodu.
10. Wyjście do przestrzeni deflektora. dla stóp z przodu po prawej: z systemem klimatyzacji Podstawowe klapy nawiewu przestrzeni. podnóżki lewy i prawy połączone są ze sobą za pomocą korbowodu.
11. Nawiew powietrza do prawego środkowego otworu na desce rozdzielczej: W zależności od ustawienia w wersji Comfort możliwe są różne temperatury powietrza po lewej i prawej stronie; w systemie klimatyzacji Basis lewa i prawa strona zostały zredukowane do jednego deflektora i zamontowano tylko jedną przepustnicę.
12. Nawiew powietrza do lewego centralnego otworu na desce rozdzielczej: W zależności od ustawienia w wersji Comfort możliwe są różne temperatury powietrza po lewej i prawej stronie; w systemie klimatyzacji Basis lewa i prawa strona zostały zredukowane do jednego deflektora i zamontowano tylko jedną przepustnicę.
13. Powietrze do przestrzeni tylnego deflektora. dla stóp po prawej stronie: z systemem klimatyzacji Basis, klapami nawiewu. dla nóg z tyłu, lewej i prawej, połączonych ze sobą za pomocą wału; w zależności od ustawienia w wersji Comfort możliwe jest ustawienie innej temperatury powietrza z przodu i z tyłu. części wewnętrzne.
14. Nawiew powietrza do deflektora w konsoli środkowej, z tyłu po prawej stronie: montowany wyłącznie w pojazdach z klimatyzacją Comfort (niedostępne na bazie); w zależności od ustawienia możliwe są różne temperatury powietrza dla przodu i tyłu. części wewnętrzne.
15. Nawiew powietrza do deflektora w konsoli środkowej, z tyłu po lewej stronie: montowany wyłącznie w samochodach z instalacją przesuwną Comfort (niedostępne na bazie); w zależności od ustawienia możliwe są różne temperatury powietrza dla przodu i tyłu. części wewnętrzne.
16. Powietrze do przestrzeni deflektora. dla nóg z tyłu po lewej: z klimatyzacją. Montaż deflektorów Basis dla przestrzeni. dla nóg z tyłu, lewej i prawej, połączonych ze sobą za pomocą wału; w zależności od ustawienia w wersji Comfort możliwe jest ustawienie innej temperatury powietrza z przodu i z tyłu. części wewnętrzne.
17. Powietrze do przestrzeni deflektora. dla stóp z przodu po lewej: z systemem klimatyzacji Podstawowe klapy nawiewu przestrzeni. podnóżki lewy i prawy połączone są ze sobą za pomocą korbowodu.
18. Nawiew powietrza do lewego przedniego deflektora: w systemie klimatyzacji Basis, lewa i prawa klapa deflektora przedniego panelu są połączone ze sobą za pomocą korbowodu.
