Wyjmowanie i instalacja reflektorów halogenowych i ich podzespołów (Audi A4 B7)

Uwaga: Żarówki należy wymieniać wyłącznie na żarówki tego samego typu. Przed wymianą lampy należy upewnić się, że odpowiadająca jej oprawa oświetleniowa jest wyłączona. Nie dotykaj żarówki gołymi palcami, używaj czystego ręcznika lub bawełnianych rękawiczek. Odciski palców pozostawione na żarówce odparowują i osadzają się na reflektorze, co jest szczególnie widoczne w przypadku reflektorów przednich i świateł przeciwmgielnych. Wszelkie przypadkowo pozostawione ślady palców należy usunąć przy pomocy chusteczki nasączonej alkoholem. Nie wolno wycierać reflektorów samochodowych pokrytych lakierem ochronnym suchą, twardą szmatką ani używać w tym celu środków czyszczących lub rozpuszczalników. Używaj miękkich, wilgotnych chusteczek. Żarówki halogenowe znajdują się pod ciśnieniem i mogą pęknąć. Dlatego przy ich wymianie należy używać okularów i rękawic ochronnych.

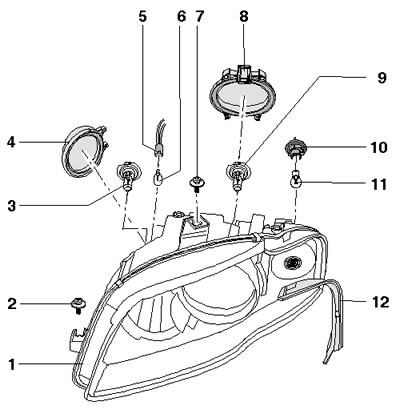

1. Szczegóły reflektora halogenowego pokazano na ilustracji.

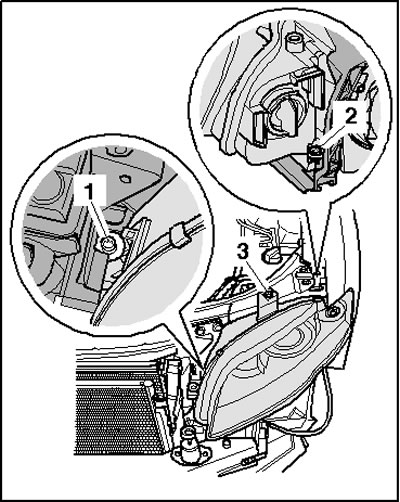

2. Aby wyjąć reflektor, zdejmij osłonę zderzaka (zobacz rozdział 11), odkręcić śrubę (3 na ilustracji), odkręć śruby (1 i 2) o kilka obrotów, pociągnij reflektor do przodu i odłącz złącze jego przewodów elektrycznych.

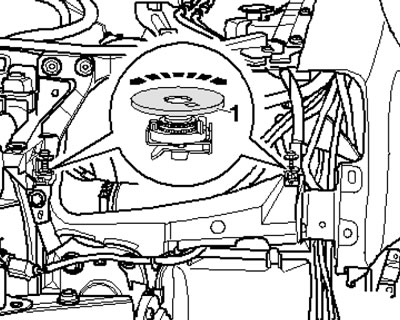

3. Montaż wykonuje się w odwrotnej kolejności niż demontaż podzespołów. Przed montażem należy sprawdzić, czy nakrętka regulacyjna jest dobrze dokręcona (1 na ilustracji) regulator można było swobodnie przesuwać (strzałki). Obróć nakrętkę regulacyjną do oporu, ale nie dokręcaj jej. Zamontuj reflektor, dokręć śruby (1-3 w Ilustracji 5.2) dwa obroty, zamontuj osłonę przedniego zderzaka i ustaw reflektor. Dokręć śruby w kolejności 2-1-3 momentem 4,5 Nm.




4. Aby wyjąć żarówki światła postojowego, mijania i drogowego prawego reflektora, najpierw wyjmij kanał filtra powietrza (zobacz rozdział 16 rozdział 1). Następnie zdejmij osłonę odpowiedniej lampy (4 lub 8 w ilustracji 5.1), zwolnij lampę ze sprężynowych zacisków i wyjmij ją, a następnie odłącz złącze lampy.

Uwaga: Aby uzyskać dostęp do żarówki światła postojowego, należy najpierw wymontować żarówkę świateł drogowych, nie odłączając jej złącza.

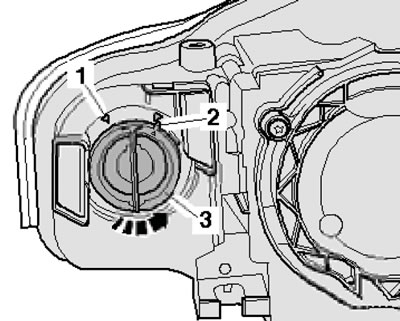

5. Aby wyjąć lampę kierunkowskazu podczas pracy po lewej stronie, należy wyjąć zbiornik płynu do spryskiwaczy (zobacz sekcję 12), a podczas pracy po prawej stronie - przedniej części prawego nadkola (zobacz rozdział 11). Obróć wkład (3 na ilustracji) przeciwnie do ruchu wskazówek zegara i wyciągnij go z obudowy reflektora. Następnie wykręć lampę z oprawki. Montaż wykonuje się w odwrotnej kolejności. Podczas montażu wkładu oznaczenia (1 i 2) muszą znajdować się naprzeciw siebie.
