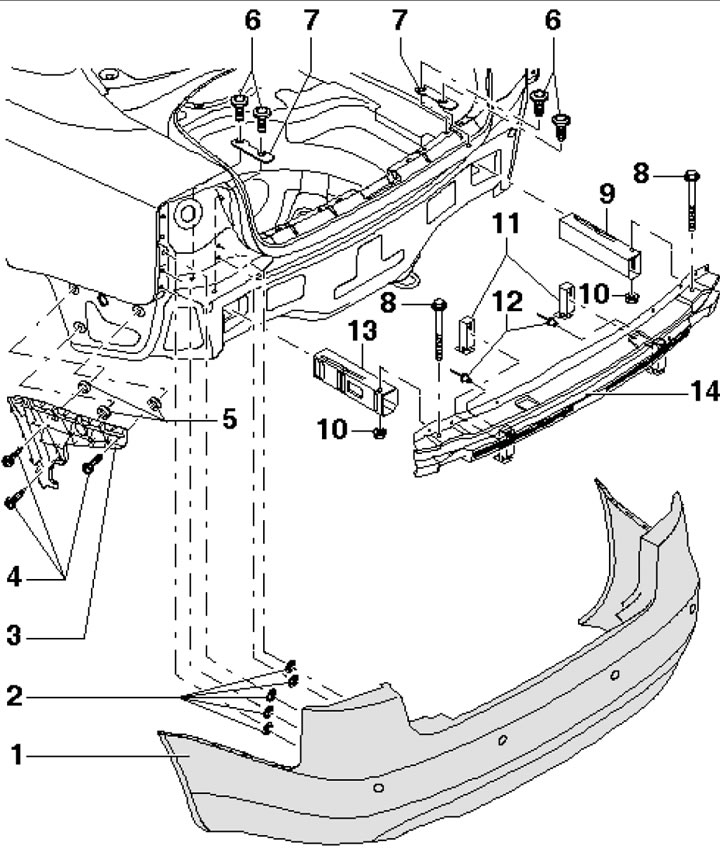

8.1a. Szczegóły montażu tylnego zderzaka w modelach sedan 1. Pokrywa zderzaka; 2. Uszczelka; 3. Przewodnik; 4. Śruby z podkładkami 1,5 Nm; 5. Nit rozprężny; 6, 8. Śruba z podkładką 18 Nm; 7. Płyta podstawowa; 9. Prawy wspornik zderzaka; 10. Nakrętka, 18 Nm; 11. Posiadacz; 12. Nit; 13. Lewy wspornik zderzaka; 14. Zderzak (belka)

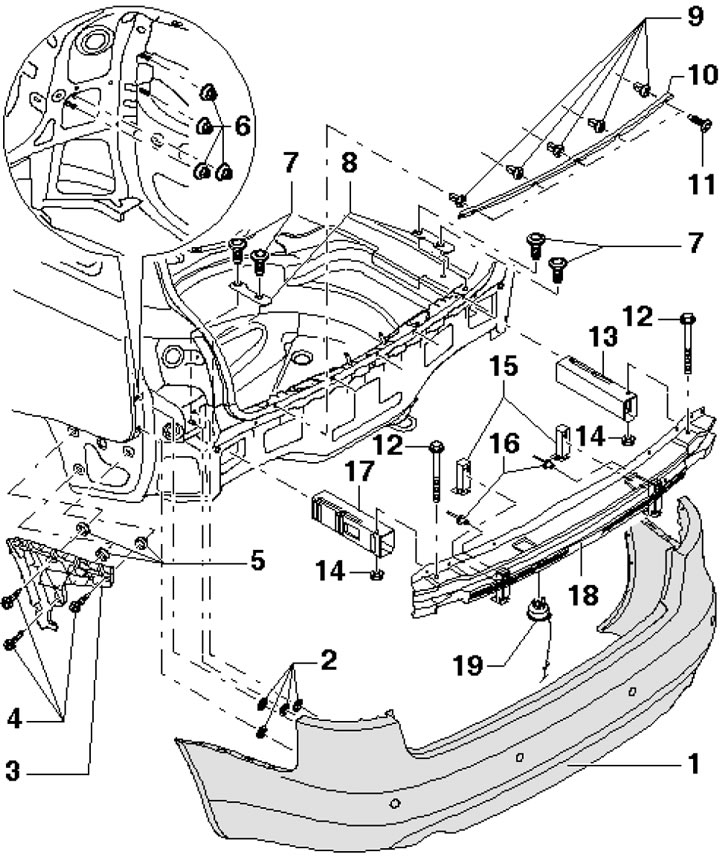

8.1b. szczegóły montażu tylnego zderzaka modeli kombi 1. Pokrywa zderzaka; 2. Element przewodnika; 3. Śruby kombinowane; 4. Nit rozprężny; 5. Nakrętka kołpakowa, 4 Nm; 6, 8. Płyta podporowa; 7. Śruba z podkładką 18 Nm; 9. Uchwyt; 10. Pasek podporowy; 11. Śruba samoblokująca 2,5 Nm; 12. Śruba z podkładką 18 Nm; 13. Prawy wspornik zderzaka; 14. Nakrętka, 18 Nm; 15. Posiadacz; 16. Nit; 17. Lewy wspornik zderzaka; 18. Zderzak (belka); 19. Część pomocnicza
2. Szczegóły montażu nadkola tylnego przedstawiono na ilustracji.

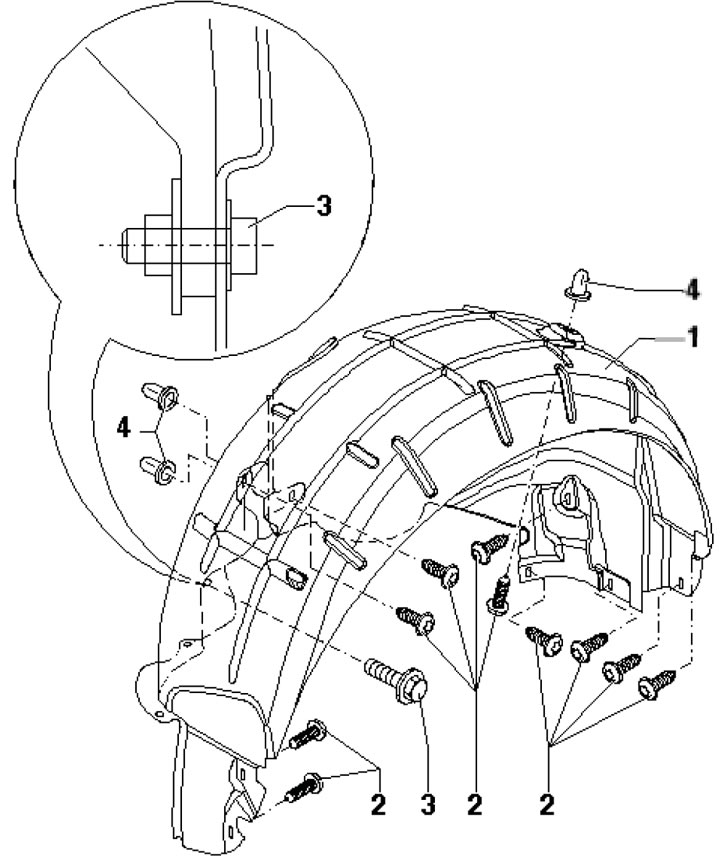

8.2. Szczegóły montażu nadkola tylnego1. Szafka; 2. Śruba 1,5 Nm; 3. Śruba z podkładką; 4. Nakrętka rozprężna
