1. Szczegóły montażu pokrywy bagażnika pokazano na ilustracji.

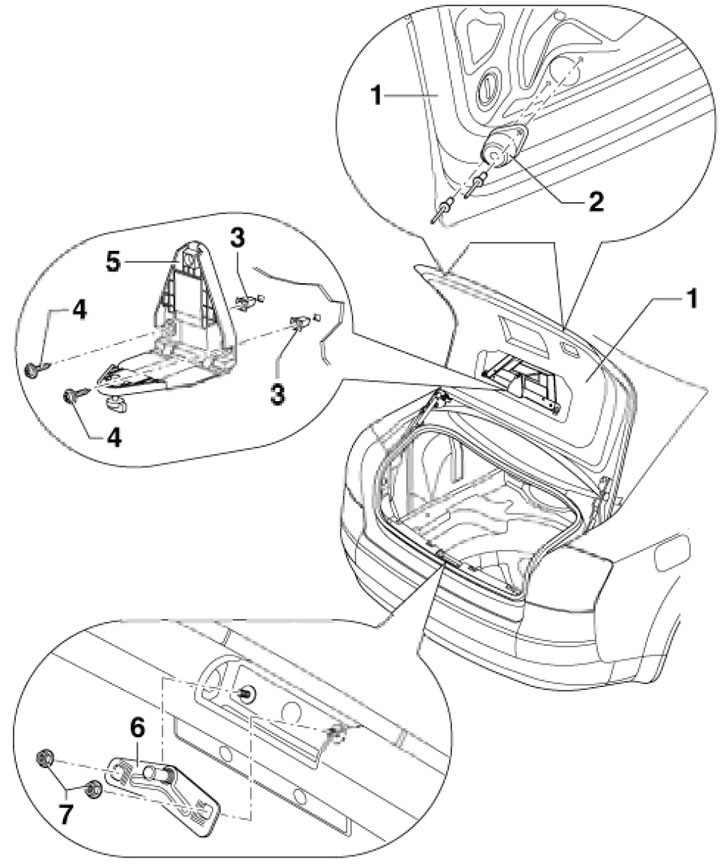

4.1. Szczegóły montażu pokrywy bagażnika 1. Pokrywa bagażnika; 2. Zatrzymaj bufor; 3. Nakrętka rozprężna; 4. Śruba; 5. Uchwyt; 6. Zaczep zamka; 7. Nakrętka, 8 NmZdejmowanie, zakładanie i regulacja pokrywy
2. Wyjmij trójkąt zatrzymania awaryjnego wraz z uchwytem (5 na ilustracji 4.1).
3. Zdejmij osłonę pokrywy bagażnika (zobacz część B), odłącz złącza i wyciągnij je z pokrywy.
4. Poproś pomocnika o przytrzymanie pokrywy bagażnika, poluzuj nakrętki mocujące oba zawiasy do pokrywy i zdejmij ją.
5. Montaż wykonuje się w odwrotnej kolejności niż demontaż podzespołów.
6. Aby dokonać regulacji, zdejmij pokrywę i lekko poluzuj nakrętki (1 na ilustracji) zamocowanie zaczepu zamka w taki sposób, aby można go było przesuwać. Ostrożnie zamknij pokrywę tak, aby przylegała do bocznych paneli nadwozia, następnie ostrożnie otwórz pokrywę i dokręć nakrętki momentem 8 Nm.

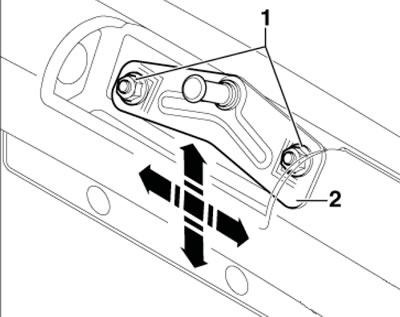

4.6. Regulacja pokrywy bagażnika
7. Zdejmij gumową zaślepkę, wkręć zderzak blokujący i wykręcaj go, aż zderzak lekko oprze się o próg (zobacz ilustrację). Zamknij zatyczkę.

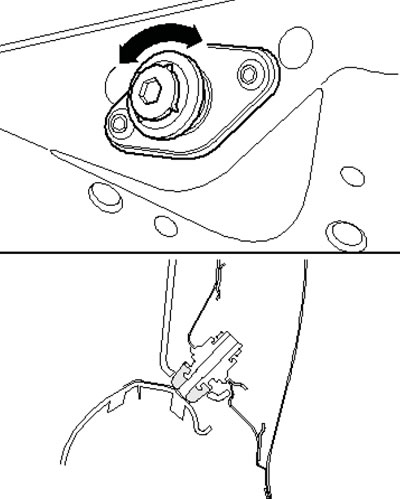

4.7. Regulacja bufora
Uchwyt blokujący i zwalniający
8. Szczegóły montażu zamka i klamki otwierania pokrywy bagażnika pokazano na ilustracji.
4.8. Szczegóły montażu zamka i klamki otwierającej pokrywę bagażnika 1. Zamek; 2. Tuleja zawiasowa; 3. Nakrętka, 8 Nm; 4. Pręt sterujący; 5. Linka Bowdena; 6. Cylinder zamka; 7. Śruba z podkładką; 8. Silnik elektryczny; 9. Osłona klamki; 10. Nakrętka, 8 Nm
9. Aby zdjąć blokadę, należy odczepić drążek sterujący od tulei zawiasu i poluzować nakrętki (3).
10. Aby wyjąć cylinder zamka należy rozłączyć złącza, odłączyć kabel (6) od cylindra zamka, odkręcić śrubę z podkładką (7), obrócić cylinder o ćwierć obrotu i wyjąć go z mechanizmu klamki.
11. Aby zdjąć osłonę klamki, należy wyjąć cylinder zamka i wykończenie pokrywy bagażnika. Odkręcić nakrętki (10), nacisnąć zaciski (strzałki) i zdjąć pokrywę.
Wyjmowanie i instalowanie zawiasów
12. Szczegóły montażu zawiasu i stojaka pokazano na ilustracji.

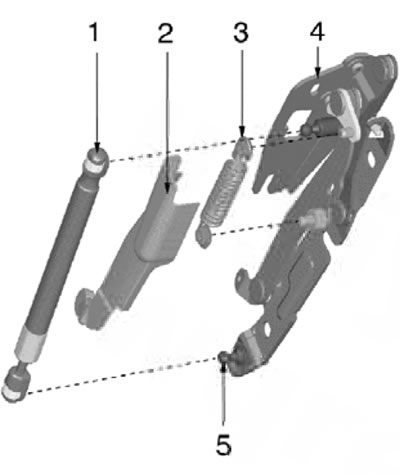

4.12. Szczegóły montażu stojaka i zawiasów 1. Słupek pokrywy bagażnika; 2. Wyściółka sprężynowa; 3. Wiosna; 4. Pętla; 5. Zawias
13. Daj orzechy (1 i 2 na ilustracji) i zdejmij pokrywę bagażnika z zawiasów.

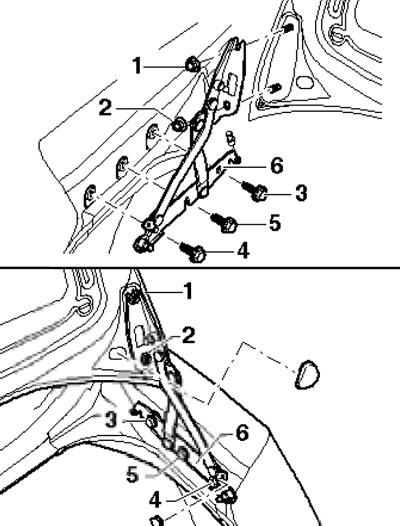

4.13. Zapięcie pętli (sekwencja ewersji)
14. Odkręć śruby (3 i 4 na ilustracji 4.13), poluzować śrubę (5) i zdjąć pętlę (6).
15. Montaż wykonuje się w odwrotnej kolejności niż demontaż podzespołów. Dokręć elementy mocujące momentem 21 Nm.
