Limuzyna
Wyjmowanie
Zdejmij trójkąt ostrzegawczy z mocowaniem 5 (rysunek 12.21).

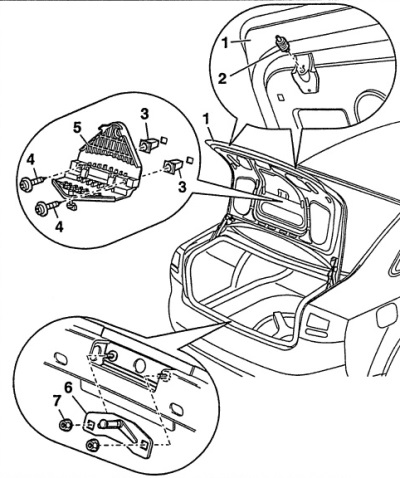

Rysunek 12.21. Klapa bagażnika
1 - pokrywa bagażnika,
2 - amortyzator ciągu,
3 - nakrętka rozprężna,
4 - śruba,
5 - boks,
Aby usunąć, najpierw zdejmij znak ostrzegawczy zatrzymania awaryjnego i odkręć śruby 4.
6 - sworzeń blokujący,
7 - nakrętki, 8 Nm
Zdejmij osłonę pokrywy bagażnika. Odłącz i usuń przewody elektryczne.
Zaznacz położenie pokrywy bagażnika. Aby to zrobić, należy obrysować pisakiem nakrętki na zawiasie mocującym bagażnik.
Z pomocą drugiej osoby podeprzyj pokrywę bagażnika.
Zdejmij siłownik gazowy. Odkręć nakrętki i przy pomocy drugiej osoby zdejmij pokrywę bagażnika.
Instalacja
Montaż wykonuje się w odwrotnej kolejności niż demontaż.
Modyfikacja
Odkręć nakrętki mocujące pokrywę bagażnika do zawiasu.
Wyreguluj amortyzatory 2 (rysunek 12.21).
Wyreguluj sworzeń blokujący 6 (rysunek 12.21).

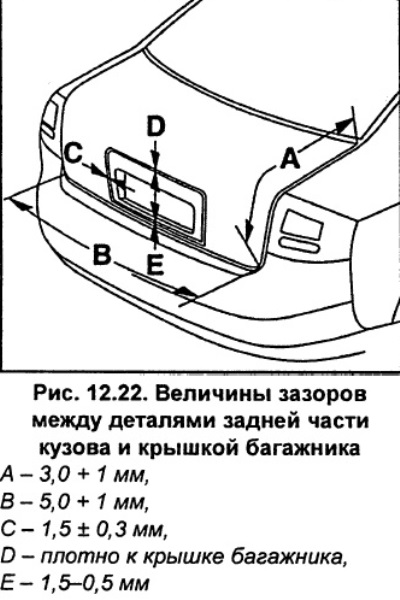

Zgodnie z wymiarami podanymi na rysunku 12.22 zamontuj pokrywę bagażnika, regulując jej wysokość i długość.
Wyreguluj pokrywę bagażnika za pomocą sworznia blokującego 6 (rysunek 12.21) do tylnego skrzydła.
Za pomocą śrubokręta krzyżakowego naciśnij sworzeń sprężynowy do końca i przekręć go w lewo, aby go zablokować.
Przykręć amortyzator całkowicie do pokrywy bagażnika.
Zamknij ostrożnie pokrywę bagażnika, aż będzie ściśle przylegać do boku.
Stopniowo odkręcaj śrubę amortyzatora.
Sprawdź regulację. Amortyzatory powinny lekko dotykać krawędzi bagażnika po zamknięciu pokrywy.
Obróć śrubokręt w prawo, aby zwolnić zacisk sprężynowy.
