Spis treści: Wyjmowanie ↓ Instalacja ↓
Uwaga. Maska wykonana jest z aluminium. Dlatego podczas montażu należy upewnić się, że zostaną wykorzystane wyłącznie przeznaczone do tego celu elementy łączące (śruby, nakrętki, podkładki, itp.). W innych przypadkach może wystąpić korozja kontaktowa w miejscu połączenia. Elementy łączące muszą mieć specjalną warstwę ochronną w kolorze zielonkawym.
Wyjmowanie
Otwórz maskę 1 (rysunek 12.13) i podłóż czystą szmatkę pod rogi maski, aby ochronić lakier samochodu podczas jej zdejmowania.
Odłączyć wąż doprowadzający wodę i złącze elektryczne od dyszy spryskiwacza szyby przedniej. Odłącz okablowanie.
Zdejmij osłonę zawiasu po lewej stronie.
Zaznacz pozycję kaptura. W tym celu należy za pomocą pisaka obrysować nakrętkę zawiasu 4 (rysunek 12.13).
Przy pomocy drugiej osoby podeprzyj maskę.
Wyjmij amortyzator gazowy 5 (rysunek 12.13). Aby to zrobić należy użyć małego śrubokręta aby lekko unieść sprężynę blokującą - strzałka (rysunek 12.13). Wyjmij sprężynę gazową z czopu kulistego.
W ten sam sposób wyjmij sprężynę gazową z dolnego czopu kulistego.

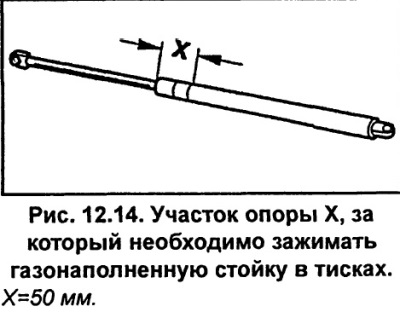

W przypadku konieczności zamontowania nowego amortyzatora gazowego należy usunąć gaz ze starego amortyzatora w celu jego utylizacji. W tym celu należy zamocować sprężynę gazową w imadle za część X pokazaną na rysunek 12.14. Aby uniknąć wypadków, należy zamocować stojak w wyznaczonym miejscu. W odległości równej ⅓ długości przetnij korpus amortyzatora gazowego. Podczas cięcia śmigła wypełnionego gazem należy chronić oczy za pomocą okularów ochronnych.
Odkręcić nakrętki 4 (rysunek 12.13) i z pomocą drugiej osoby zdejmij maskę.
Instalacja
Jeśli to konieczne, pomaluj maskę.
Z pomocą drugiej osoby zawieś maskę. Ustawić maskę zgodnie z wcześniej wykonanymi oznaczeniami na zawiasie i zabezpieczyć ją nakrętkami. Jeśli zostanie zainstalowany nowy okap, należy go wyregulować.
Zamontuj siłownik gazowy tak, aby tłoczysko było skierowane w stronę maski, a nadwozie w stronę nadwozia. Przymocuj sprężynę gazową do czopów kulistych i zatrzaśnij na miejscu.
Jeżeli amortyzatory zostały zdemontowane, należy je ponownie zamontować. Najpierw wkręć je do końca, a następnie wykręć na tyle, aby zamknięta maska ściśle przylegała do błotników.
Załóż osłonę zawiasu maski na miejsce.
Podłącz wąż do dysz spryskiwaczy szyby przedniej i złącza elektrycznego podgrzewającego dysze. Zatrzaśnij wąż i przewody elektryczne na miejscu.
