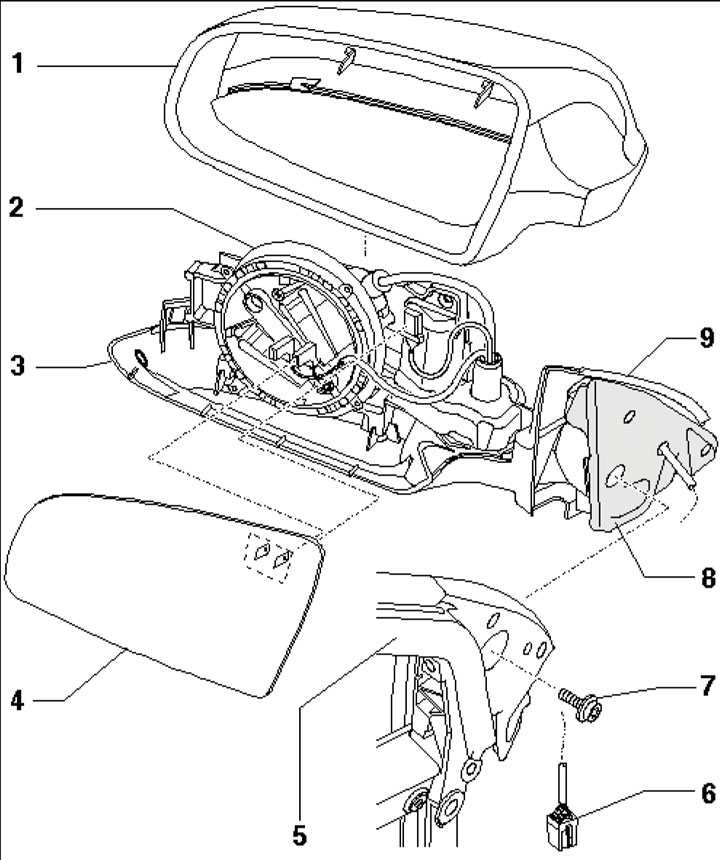

9.1. Części lusterka wstecznego 1. Obudowa lusterka; 2. Silnik elektryczny; 3. Moduł regulacji lusterka; 4. Lustro; 5. Drzwi wejściowe; 6. Złącze; 7. Śruba z podkładką 12 Nm; 8. Uszczelka; 9. Obsługa lustra
2. Aby usunąć element odblaskowy, należy najpierw oddzielić go od dołu, a następnie od góry. Aby zamontować element odblaskowy, należy go wcisnąć w obudowę lustra, naciskając jego środek.
Uwaga: Aby uniknąć przypadkowych skaleczeń, należy nosić rękawice.
3. Aby zdjąć obudowę lusterka należy odkręcić śruby (1 na ilustracji) zdjąć panel z pokrywy (3), odczepić obudowę od uchwytów jednostki sterującej i wyjąć obudowę.

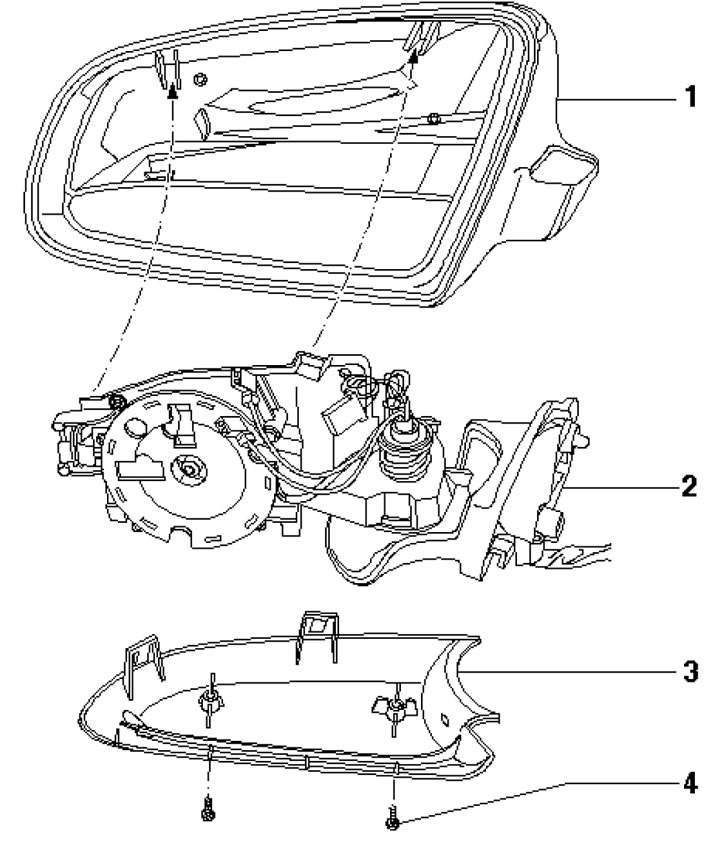

9.3. Elementy montażowe obudowy lusterka wstecznego 1. Obudowa lusterka wstecznego; 2. Jednostka sterująca; 3. Dolna pokrywa; 4. Śruby z podkładkami 1 Nm
