Wyjmowanie i zakładanie pasów bezpieczeństwa (Audi A4 B7)

Pas bezpieczeństwa przedni i jego części

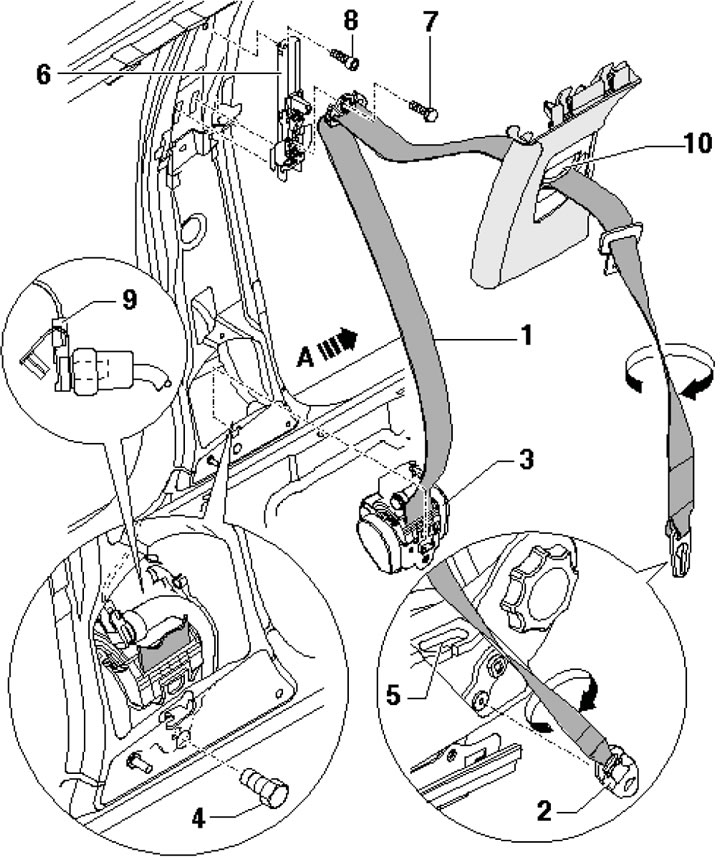

1. Szczegóły montażu przedniego pasa bezpieczeństwa pokazano na ilustracji.



2. Aby usunąć jednostkę regulacji wysokości, należy zdjąć górną część osłony słupka B, odkręcić śruby (7 i 8 w Ilustracji 15.1) i pociągnij regulator (6) do góry.

Uwaga: Nie naciskaj przycisku (10) podczas instalacji. Poniżej opisano sposób zdejmowania paska.

3. Odłącz przewód ujemny od akumulatora.

4. Oddziel osłonę słupka A i D od osłony słupka B. Zdejmij górną i dolną część osłony słupka B.

5. Odkręć zapięcie dolnego punktu mocowania pasa (2 w ilustracji 15.1) i zwolnić pas (1) z prowadnicy (5). Zwróć uwagę na element blokujący, poluzuj śrubę (4) i wyjmij mechanizm powrotny (3).

6. Odkręć śrubę (7 w ilustracji 15.1) na górze jednostki regulacji wysokości (6) i oddzielić od niej pas. W razie konieczności należy wyjąć jednostkę regulacyjną odkręcając śrubę (8). Za pomocą śrubokręta zwolnij żółtą zakładkę na żółto-niebieskim złączu i odłącz złącze.


7. Podczas montażu należy ustawić pasek tak, aby przekręcił go o pół obrotu (strzałka na ilustracji 15.1).

Wyjmowanie i zakładanie tylnego pasa bezpieczeństwa

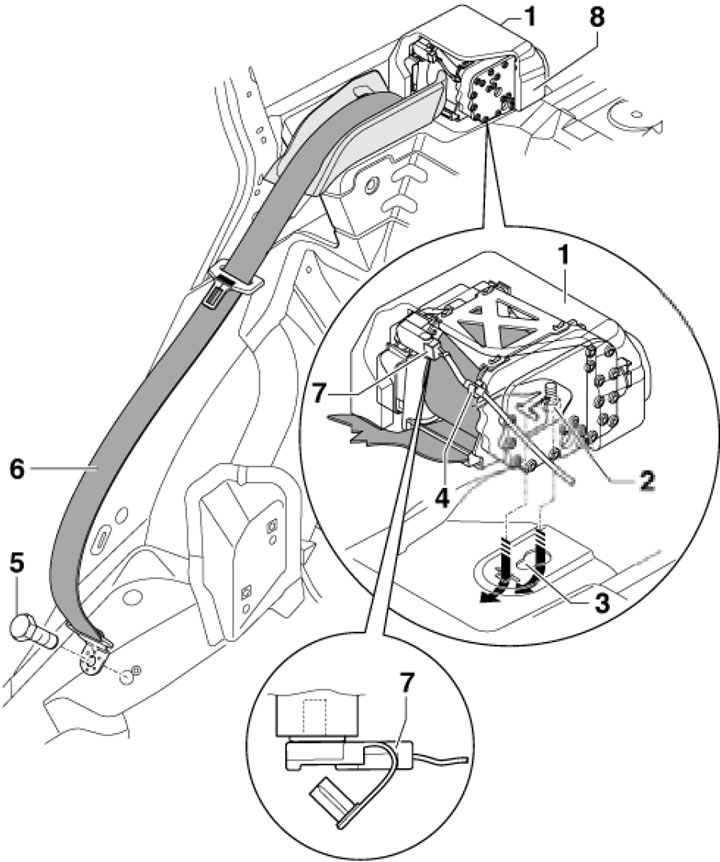

8. Szczegóły montażu przedniego pasa bezpieczeństwa pokazano na ilustracji.



9. W przypadku modeli Sedan należy zdemontować górną część osłony słupka C, tylną półkę i znajdującą się pod nią izolację.

10. Zdejmij boczną osłonę bagażnika.

11. Odkręcić śrubę (2) mechanizmu (1) od spodu, odkręcić śrubę (5) dolnego kotwicy i odłączyć łącznik (7).

12. Podczas montażu mechanizmu powrotnego należy upewnić się, że śruba (2) styka się z małym otworem uchwytu (3) podczas dokręcania i po jego zakończeniu.
