Drzwi boczne
1. Szczegóły montażu paneli wykończeniowych drzwi bocznych przedstawiono na ilustracjach.

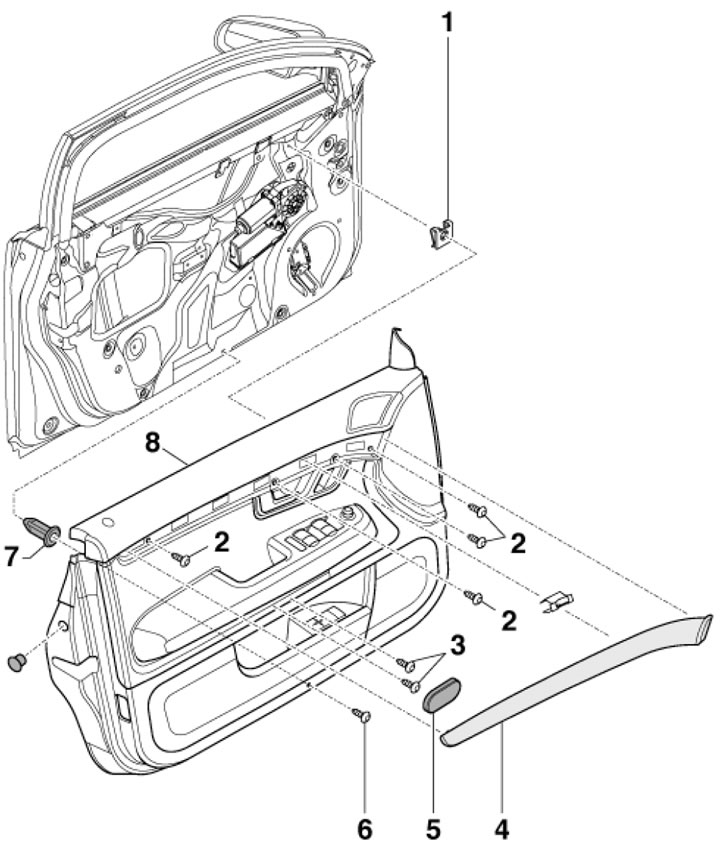

12.1a. Szczegóły montażu panelu wykończeniowego drzwi przednich 1. Nakrętka sprężynowa; 2. Śruba, 4 szt.; 3. Śruba, 2 szt.; 4. Nakładka; 5. Dolna część podłokietnika; 6. Śruba; 7. Nakrętka rozprężna; 8. Panel wykończeniowy drzwi

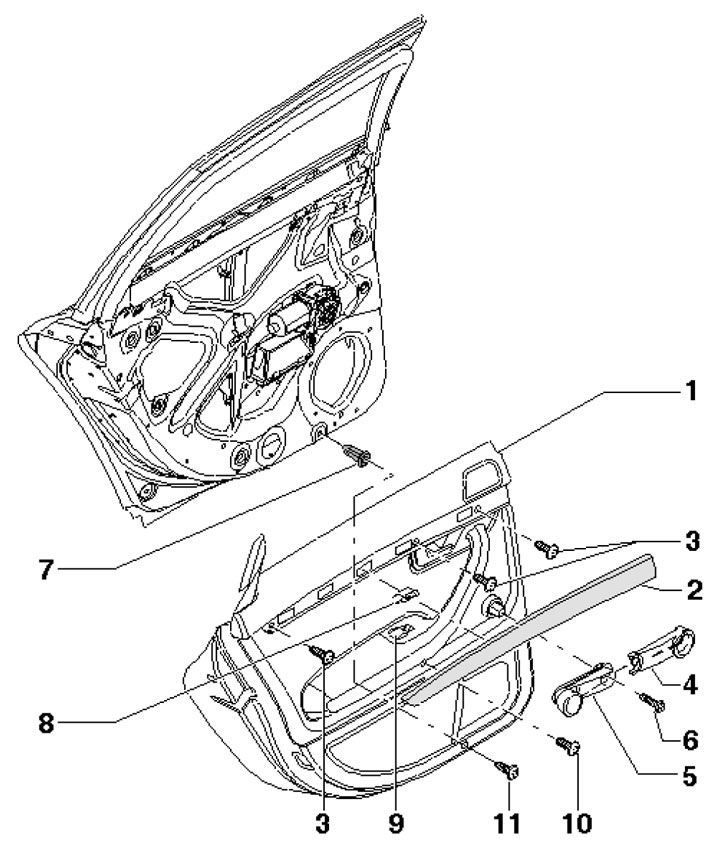

12.1b. Szczegóły montażu panelu wykończeniowego tylnych drzwi 1. Panel wykończeniowy drzwi; 2. Nakładka; 3. Śruba, 3 szt.; 4. Pokrywka; 5. Uchwyt podnośnika szyby; 6. Śruba; 7. Nakrętka rozprężna, 4 szt.; 8. Nakrętka sprężynowa 4 szt.; 9. Przełącznik podnoszenia szyby; 10, 11. Śruby

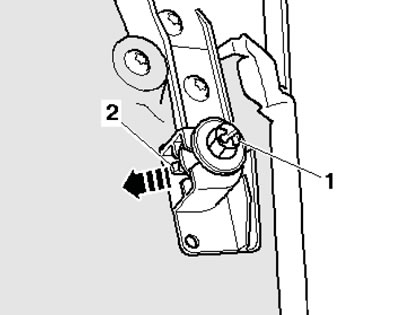

2. Aby uwolnić listwę z uchwytu, naciśnij zaczep (2 na ilustracji) i pociągnij blokadę (1) w kierunku wskazanym strzałką. Poniżej opisano demontaż i montaż listwy wykończeniowej na przykładzie drzwi przednich (z powrotem - podobny). Odniesienia podano do pozycji z Ilustracji 12.1a.
12.2. Zdejmowanie elementu ustalającego
3. Zdjąć dolną część podłokietnika (5) i odkręcić dwie śruby (3) od części drzwiowej (8).
4. Odczep pokrywę i pociągnij ją do przodu.
5. Odkręć cztery śruby (2) z listwy drzwiowej (8) i odłącz listwę od zacisków.
6. Podnieś panel wykończeniowy o około 20 cm i odłącz kabel od wewnętrznej klamki otwierania drzwi.
7. Odłącz złącza przewodów elektrycznych i zdejmij panel wykończeniowy.
8. Montaż wykonuje się w odwrotnej kolejności niż demontaż podzespołów.
Klapa bagażnika
9. Szczegóły montażu listwy pokrywy bagażnika pokazano na ilustracji.

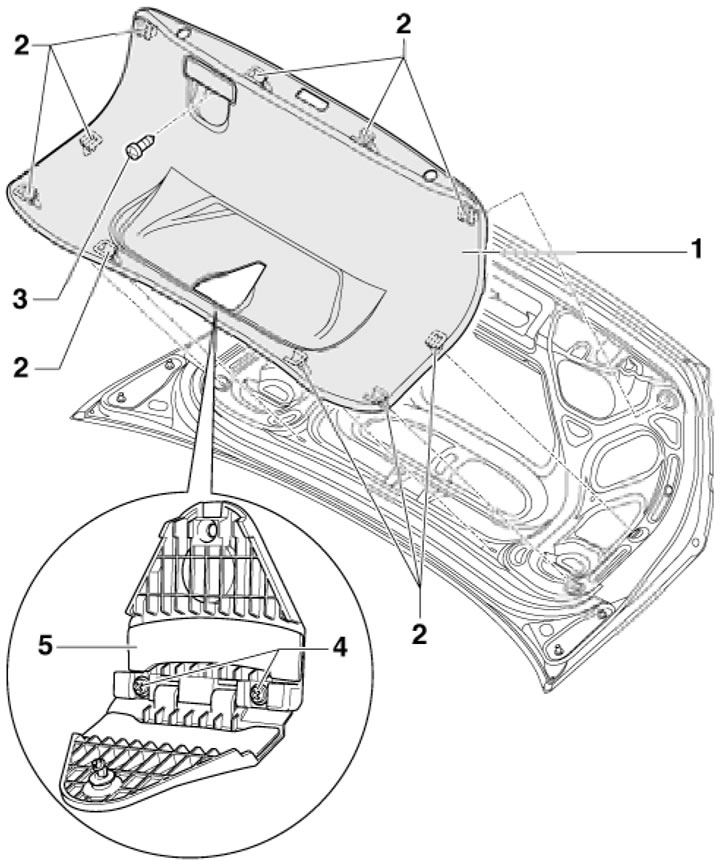

12.9. Szczegóły montażu listwy pokrywy bagażnika 1. Listwa pokrywy bagażnika; 2. Elementy złączne 10 szt.; 3. Śruba w uchwycie, 2 Nm; 4. Śruby, 2 szt., 2 Nm; 5. Uchwyt trójkąta ratunkowego
10. Zdjąć panel zamka i poluzować śrubę (3) w klamce.
11. Zdjąć trójkąt ostrzegawczy, odkręcić dwie śruby (4) i zdjąć uchwyt trójkąta ostrzegawczego (5).

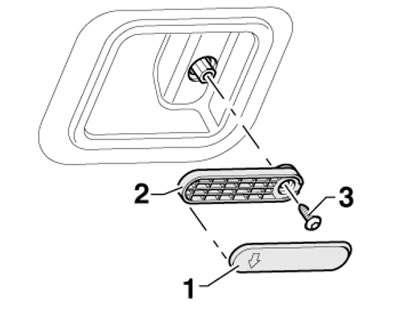

12. W modelach z ręcznym otwieraniem pokrywy bagażnika należy zdjąć osłonę (1 na ilustracji), odkręcić śrubę (3) i zdjąć uchwyt (2).
12.12. Zdejmowanie uchwytu otwierania bagażnika
13. Usuń dziesięć elementów złącznych (2 w ilustracji 12.9) i zdejmij panel wykończeniowy.
Klapa tylna - dolna część wykończenia
14. Szczegóły mocowania dolnej części osłony klapy bagażnika przedstawiono na ilustracji.

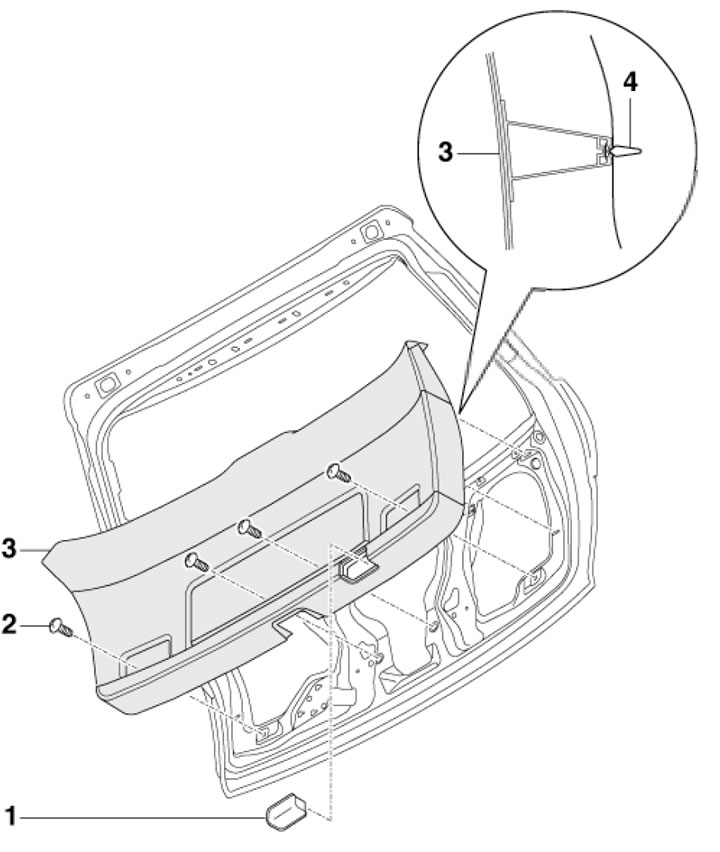

12.14. Szczegóły montażu dolnej listwy wykończeniowej klapy tylnej 1. Oświetlenie bagażnika; 2. Śruby, 4 szt., 1,5 Nm; 3. Dolna część wykończenia klapy bagażnika; 4. Zaciski sprężynowe 6 szt.
15. Otwórz osłonę trójkąta ostrzegawczego i wyjmij go.
16. Odkręć cztery śruby (2), odczep lewy i prawy uchwyt u góry panelu wykończeniowego.
17. Ostrożnie wyciągnij sprężynowe klipsy (4) listwy u dołu po lewej i prawej stronie.
18. Sięgnij między listwę a tylną klapę i wyciągnij pozostałe cztery klipsy.
19. Montaż wykonuje się w odwrotnej kolejności niż demontaż podzespołów.
Klapa tylna - górna część wykończenia
20. Szczegóły mocowania górnej części osłony klapy bagażnika przedstawiono na ilustracji.

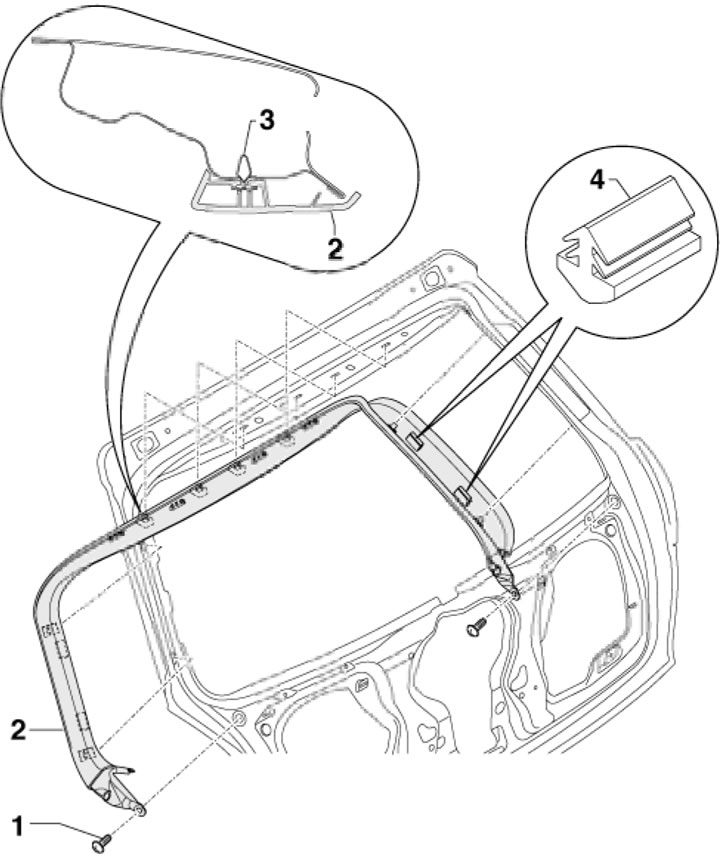

12.20. Szczegóły montażu górnej listwy tylnej klapy 1. Śruby, 2 szt., 1,5 Nm; 2. Dolna część wykończenia klapy bagażnika; 3. Zaciski sprężynowe 8 szt.; 4. Odbojniki gumowe 8 szt.
21. Zdejmij dolną część wykończenia klapy bagażnika (patrz powyżej).
22. Odkręć dwie śruby (1).
23. Wypchnij cztery zaciski sprężynowe znajdujące się na bocznych krawędziach wykończenia, oddziel cztery zaciski sprężynowe (3) od górnej części klapy bagażnika.
24. Przed montażem należy sprawdzić, czy gumowe odbojniki są na swoim miejscu.
25. Najpierw umieść listwę za ramą szkła, przymocuj ją u góry, a następnie po bokach.
