Nakaz wykonania
1. Czujnik temperatury oleju: Odłączyć przewód od czujnika (informacje dotyczące pozycji montażowej znajdują się w następnej sekcji), zastosuj do masy.
2. Jeżeli strzałka na przyrządzie nie porusza się, usterka leży w przewodzie zasilającym, mikroprocesorze lub samym przyrządzie.
3. W przeciwnym razie problem leży w czujniku.
4. Woltomierz: Sprawdź napięcie na zaciskach woltomierza po rozmontowaniu przyrządu (złącze jest podłączone).
5. Jeśli jest napięcie, ale nie ma żadnych sygnałów, urządzenie jest uszkodzone.
Pozycja montażowa czujnika temperatury oleju
Silnik czterocylindrowy: Czujnik znajduje się na kołnierzu filtra oleju po lewej stronie silnika. Kolor przewodu: niebieski/biały.
Silnik sześciocylindrowy: Czujnik temperatury oleju znajduje się w lewym dolnym rogu przedniej części silnika. Ze względu na utrudniony dostęp, przewody prowadzące do czujnika zebrano w jednym złączu wtykowym znajdującym się z tyłu lewej głowicy cylindra. Kolory przewodów przyłączeniowych wtyczki: czarny/brązowy od czujnika temperatury oleju do złącza; niebiesko-biały od złącza do instrumentu kombinowanego. Pozostałe przewody przyłączeniowe: biały/szary do czujnika ciśnienia oleju.

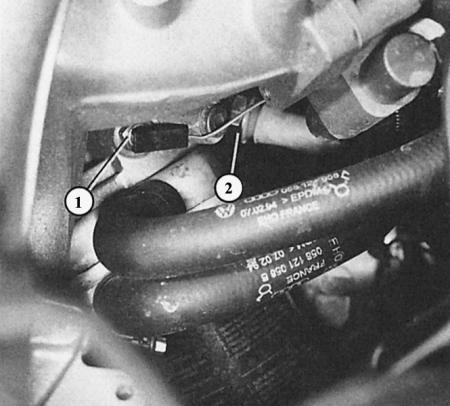

W silniku czterocylindrowym czujnik wskaźnika temperatury oleju (1) i czujnik ciśnienia oleju (2) umieszczone są na kołnierzu filtra oleju po lewej stronie silnika.
