Съдържание: 3.0 TDI модели ↓ 4.2 TDI модели ↓
3.0 TDI модели
1. Подробности за инсталиране на помпа ГПСОВ и линии на течности ГПСОВ са посочени на илюстрацията.

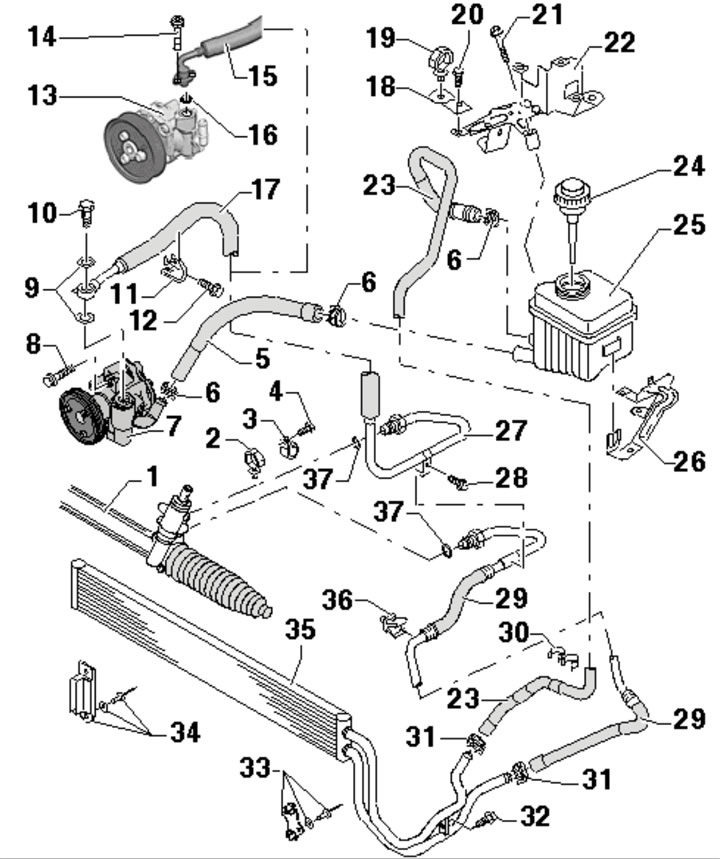

18.1. Детайли за монтажа на помпата на сервоусилвателя и тръбопровода за маслото за модели V6 TDI:
1 - Кормилен механизъм;
2, 19, 36 - Притежател;
3 - Скоба;
4, 14, 20, 28, 32 - Болт, 9 Nm;
5 - Всмукателен маркуч;
6 - Пружинна скоба;
7 - Помпа на сервоусилвателя на волана, при двигатели от първо поколение без SCR;
8 - Болт;
9 - Уплътнение, подлежи на подмяна;
10 - Кух болт, 35 Nm;
11 - Скоба;
12 - Болт M6 (9 Nm) или M8 (22 Nm);
13 - Помпа на сервоусилвателя на волана, при двигатели от 1-во поколение със SCR и при двигатели от 2-ро поколение;
15 - Напорен тръбопровод, при двигатели от 1-во поколение със SCR и при двигатели от 2-ро поколение;
16, 37 - Уплътнителен пръстен, подлежи на подмяна;
17 - Напорен тръбопровод, при двигатели от първо поколение без SCR;
18, 22 - Скоба;
21 - Болт, 8 Нм;
23 - Връщаща линия за течността на хидравличното управление от охладителя към резервоара;
24 - Покрийте с измервателна пръчка;
25 - Резервоар;
26 - Скоба за резервоар;
27 - Напорна линия, 32 Nm;
29 - Връщаща линия, 32 Nm;
30 - Фиксатор;
31 - Скоба. Трябва да се смени;
33, 34 - Скоба с шайба и нит за закрепване на охладителя на маслото на хидравликата на волана към кондензатора;
35 - Охладител за течността на хидравликата на волана.
Не се предлага ремонт на помпата на сервоусилвателя на волана. Новата помпа се доставя ненапълнена, така че преди монтажа трябва да се напълни с течност за сервоусилвателя на волана, като се завърти на ръка.
2. Помпата на сервоусилвателя на волана е монтирана на спомагателна скоба (вижте илюстрациите) и се отстранява след отстраняване на кабелния ремък (вижте Глава 2).

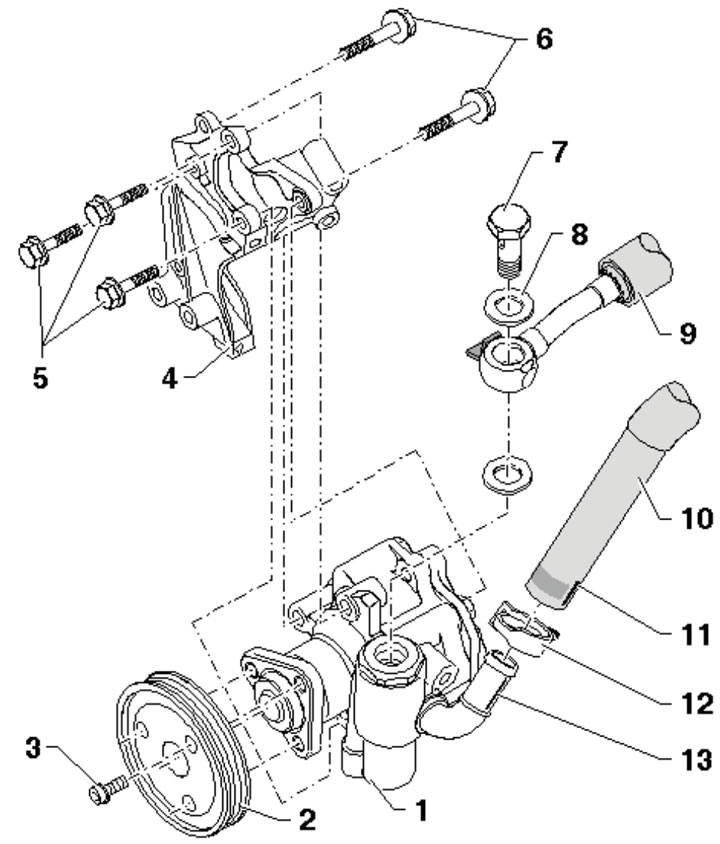

18.2a. Монтажни части на помпата на сервоусилвателя на волана на двигатели 3.0 TDI от 1-во поколение без SCR:
1 - Помпа на сервоусилвателя на волана;
2 - Макара;
3, 5, 6 - Болт, 23 Nm;
4 - Скоба;
7 - Кух болт, 35 Nm;
8 - Уплътнения, подлежащи на подмяна;
9 - Напорна линия;
10 - Смукателен маркуч;
11 - Маркировката на маркуча 10 трябва да съвпада с маркировката 13;
12 - Пружинна скоба;
13 - Маркировка на помпата на сервоусилвателя на волана.

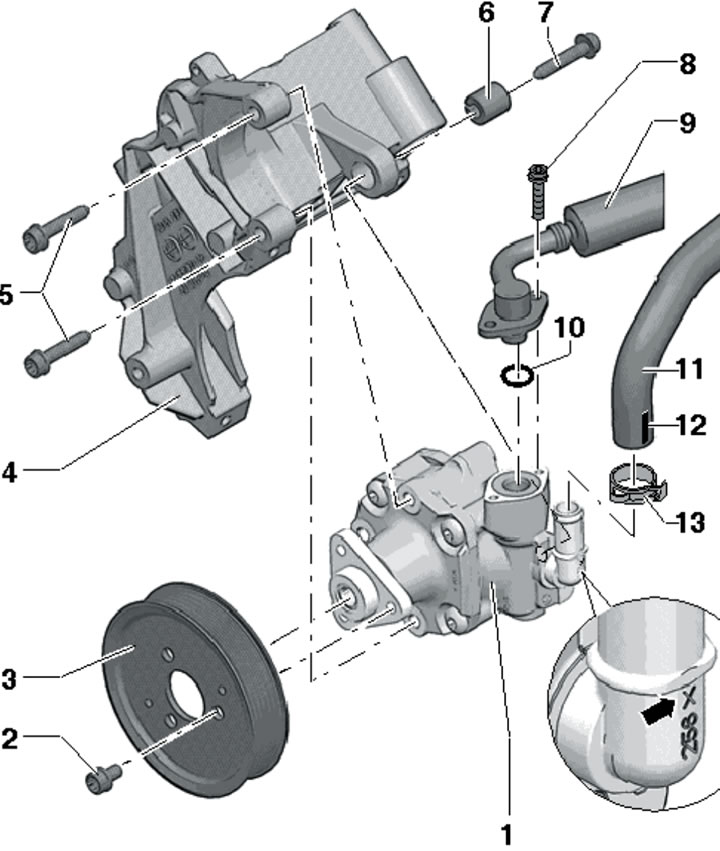

18.2b. Монтажни части на помпата на сервоусилвателя на волана на 3.0 TDI двигатели от 1-во поколение със SCR и на 3.0 TDI двигатели от 2-ро поколение:
1 - Помпа на сервоусилвателя на волана;
2, 5, 7 - Болт, 23 Nm;
3 - Макара;
4 - Скоба;
6 - Втулка;
8 - Болт, 9 Нм;
9 - Напорна линия;
10 - Уплътнение, подлежи на подмяна;
11 - Всмукателен маркуч;
12 - Маркировката на маркуч 11 трябва да съвпада с маркировката "X" на помпата на сервоусилвателя на волана;
13 - Пружинна скоба.
4.2 TDI модели
3. Подробности за инсталиране на помпа ГПСОВ и линии на течности ГПСОВ са посочени на илюстрацията.

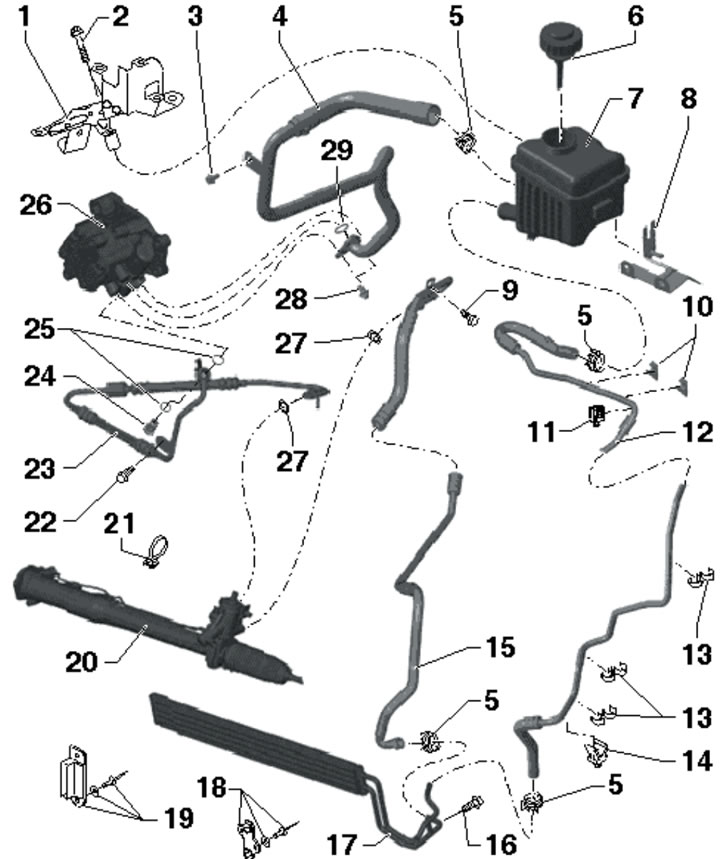

18.3. Детайли за монтажа на помпата на сервоусилвателя и тръбопровода за течност за модели V8 TDI:
1 - Болт, 8 Nm;
2 - Скоба;
3, 9, 16, 22, 28 - Болт, 9 Nm;
4 - Всмукателен маркуч;
5 - Пружинна скоба;
6 - Покрийте с измервателна пръчка;
7 - Резервоар;
10 - Скоба за резервоар;
11 - Държач за връщаща линия;
12 - Връщаща линия;
13 - Фиксатор, 3 бр.;
14 - Държач в подрамката;
15 - Връщаща линия, 32 Nm;
17 - Охладител на маслото на хидравликата на волана;
18, 19 - Скоба с шайба и нит за закрепване на охладителя на маслото на хидравликата на волана към кондензатора;
20 - Кормилен механизъм;
21 - Равенство;
23 - Напорна линия, 32 Nm;
24 - Кух болт, 35 Nm;
25 - Уплътнение, подлежи на подмяна;
26 - Помпа на сервоусилвателя на волана;
27, 29 - Уплътнителен пръстен, трябва да се смени.
Не се предлага ремонт на помпата на сервоусилвателя на волана. Новата помпа се доставя ненапълнена, така че преди монтажа трябва да се напълни с течност за сервоусилвателя на волана, като се завърти на ръка.
4. Помпата на сервоусилвателя на волана е монтирана на кръстовището на двигателя с автоматичната трансмисия и се задвижва от отделен вал от спомагателния задвижващ механизъм (вижте Глава 2).

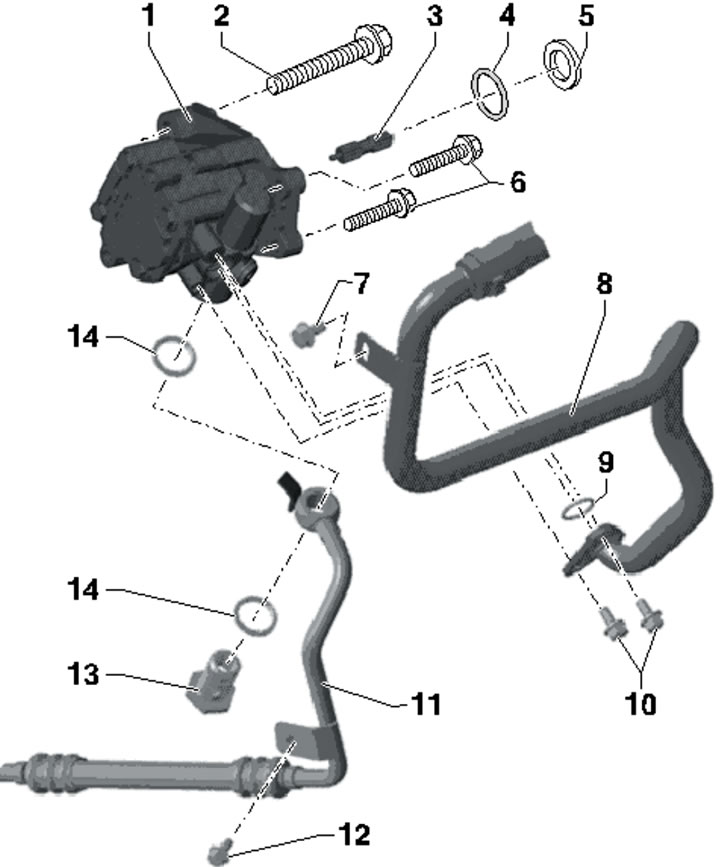

18.4. Монтажни части на помпата на сервоусилвателя на волана на двигатели 4.2 TDI:
1 - Помпа на сервоусилвателя на волана;
2 - Болт за закрепване на помпата ГПСОВ, двигателя и АВСТРИЯ, 85 Нм;
3 - Задвижващ вал на помпата на сервоусилвателя на волана, сменя се при смяна на помпата;
4, 5, 9 - О-пръстен, подлежи на подмяна;
6 - Болт, 22 Нм;
7, 10, 12 - Болт, 9 Nm;
8 - Всмукателен маркуч;
11 - Напорна линия;
13 - Кух болт, 35 Nm;
14 - Уплътнение, подлежащо на подмяна.
