Демонтиране и монтиране на багажника
2. Свалете колелото, развийте болта (2 на илюстрация 7.7 Глава 7), разкачете задвижващия вал от главната предавка (3).
3. Разхлабете монтажната гайка на накрайника на кормилната щанга и я издърпайте от шенкела (вижте Фигура 7.8 в Глава 7).
4. При модели със сензор за височина на окачването, разхлабете гайката (2 на илюстрация 4.3). Отделете спирачния маркуч и скобата от шенкела.
5. Разтоварете окачването (вижте Раздел 2).
6. Развийте гайката за монтаж на горната част на рамото и я натиснете навън (вижте Фигура 7.9 в Глава 7).
7. Развийте гайките, закрепващи рейката към корпуса (вижте илюстрацията).

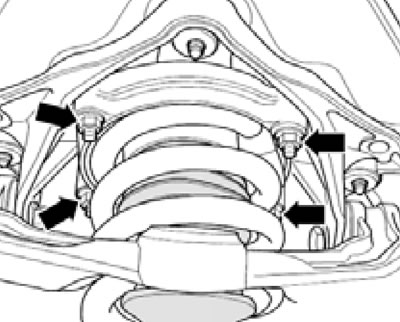

5.7. Горен монтаж на багажник.
8. Развийте гайката на болта (1 на илюстрация 7.7 Глава 7) закрепване на стойката към долното рамо.
9. Свалете шенкела надолу, доколкото е необходимо (вижте илюстрацията).

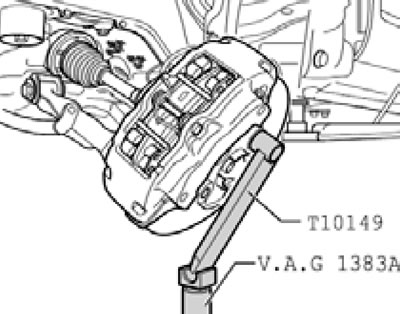

5.9. Спускане на кормилния шенкел.
10. Издърпайте болта (1 на илюстрация 7.7 Глава 7) от долното рамо и свалете рейката.
11. Монтажът се извършва в обратен ред. При модели с автоматично регулиране на нивото на фаровете използвайте основната настройка.
Подмяна на пружината
12. Детайлите за монтажа на амортисьорите са показани на илюстрацията.

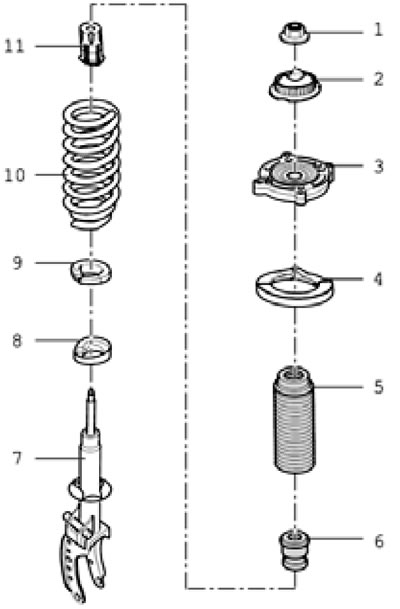

5.12. Детайли за монтажа на амортисьорната стойка:
1 - Самозатягаща се гайка, сменяема, 60 Nm;
2 - Опора на амортисьора;
3 - Горна пружинна плоча;
4 - Горна пружинна седалка;
5 - Защитен ръкав;
6 - Броня;
7 - Амортисьор;
8 - Долен дистанционер;
9 - Долна пружинна седалка;
10 - Пролет;
11 - Защитна капачка.
13. Монтирайте подходящи пружинни компресори (вижте илюстрацията) и стиснете пружината достатъчно, за да освободите горната ѝ плоча.

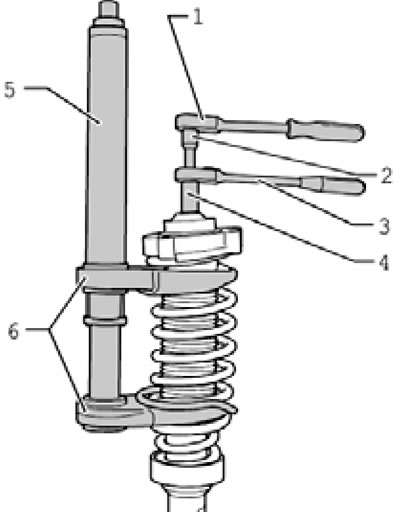

5.13. Отстраняване на пружината.
Развийте гайката на буталния прът и свалете опората на амортисьора. Отстранете горната пружинна плоча със защитната втулка, както и пружината заедно с инструмента за компресия.
14. Монтирайте горната седловина (И на илюстрацията) в горната пружинна плоча (B).

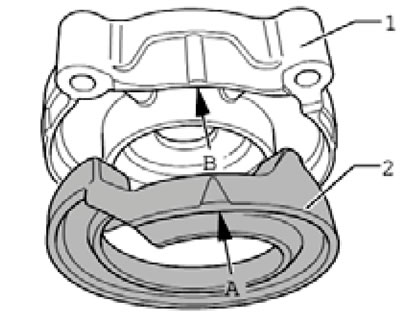

5.14. Монтиране на горната седалка в горната пружинна плоча.
Поставете компресираната пружина върху долния дистанционер с гумената седалка.
15. Монтирайте защитната втулка и горната пружинна плоча върху буталния прът, така че маркировките (С илюстрацията) бяха разположени срещу кръстовището (1), а централните линии (A и B) бяха разположени успоредно.

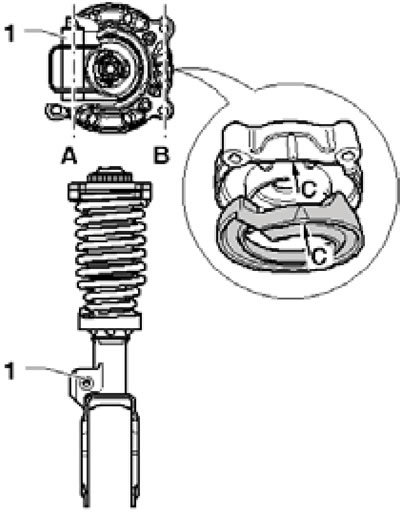

5.15. Положение на горната пружинна плоча.
16. Уверете се, че краят на пружинната спирала опира в горната седалка (1 на илюстрацията), и защитната втулка е фиксирана в горната плоча (2).

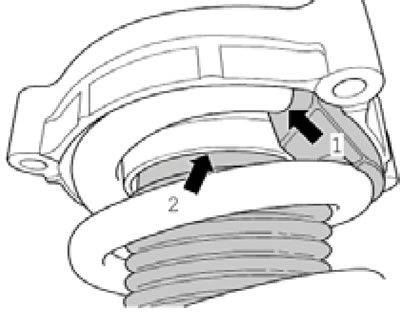

5.16. Монтажно положение на пружината.
Монтирайте опората и затегнете новата гайка.
Демонтиране и монтаж на скобата на амортисьора и горното рамо
17. Свалете капака на камерата за всмукване на въздух (вижте раздел 19 от глава 1).
18. Свалете амортисьора (вижте по-горе).
19. Подпрете долния носач на окачването с компресор VW552 и ремък T10038 (вижте илюстрацията).

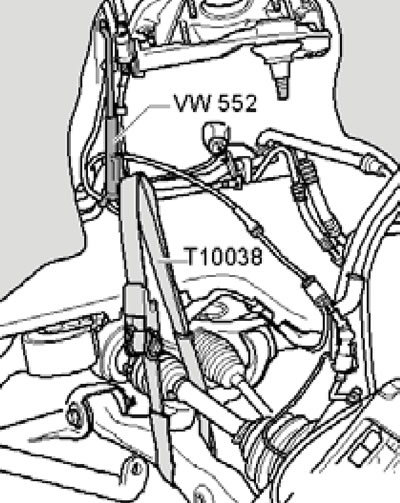

5.19. Фиксиране на долния носач на окачването.
20. Свалете крика на трансмисията с опората T10149 (вижте илюстрация 5.9), развийте болтовете (1-3 на илюстрацията) и свалете скобата.

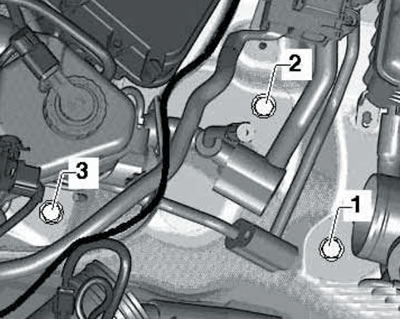

5.20. Отстраняване на скобата.
21. Монтажът се извършва в обратен ред.
