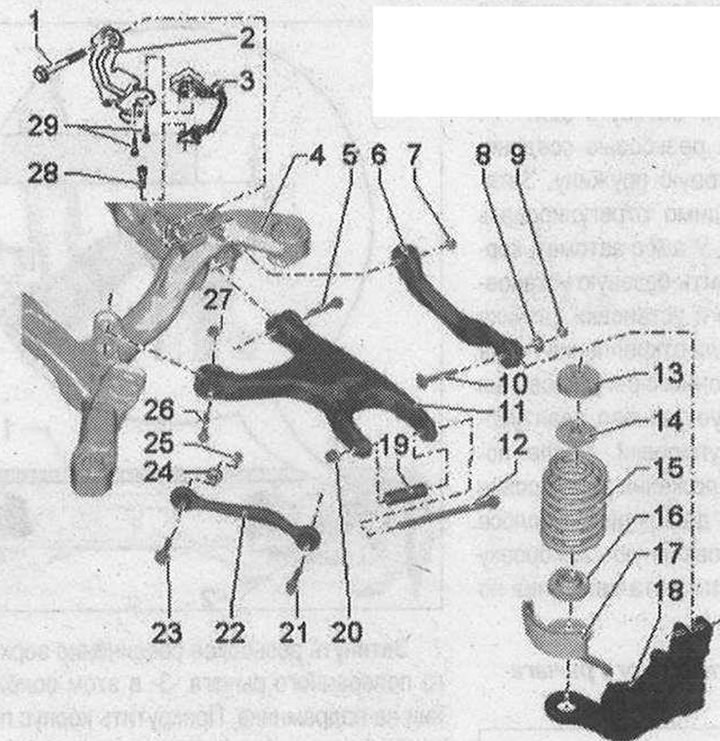

Горен носач, напречна щанга, спирална пружина, долен носач, сензор за височина на возене 1. Болт. 70 Nm + затегнете на +180°. Сменяйте при всяко изваждане. Затегнете само в положение на превозно средство без товар; 2. Монтажна скоба; 3. Заден ляв датчик за нивото на автомобила -G76-. Монтирайте само сензор със същия дизайн. В комплект с прикачени части. Сензорният лост е обърнат навън. Подмяната се извършва за всеки автомобил. След разхлабване проверете основната настройка на фаровете. След отстраняване и инсталиране на сензора за ниво на автомобила или разхлабване на връзките на превозни средства с електронна система за управление, стандартната позиция на окачването трябва да се регулира отново. След повторно калибриране на позицията за регулиране на превозни средства с асистент за лентата, контролният блок за предупреждение при напускане на лентата -J759- трябва да се калибрира отново; 4. Подрамка; 5. Болт. 70 Nm + затегнете на +180°. Сменяйте при всяко изваждане. Затегнете само в положение на превозно средство без товар; 6. Горен носач; 7. Ядка. Сменяйте всеки път при отстраняване; 8. Регулираща шайба; 9. Ядка. 95 Нм. Сменяйте при всяко изваждане. Затегнете само когато превозното средство е със собствено тегло; 10. Регулиращ винт; 11. Долен носач; 12. Болт. 120 Nm + завъртане на 360°. Сменяйте при всяко изваждане. Затегнете само в положение на превозно средство без товар. Ако болтът е отстранен, е необходимо да регулирате ъгъла на подравняване на колелата; 13. Дистанционна шайба за горното уплътнение на пружината; 14. Горно уплътнение на пружината. Монтира се само на превозни средства с шаси за лош път; 15. Спирална пружина. Необходимо е да се вземат предвид разликите в дизайна на шасито, вижте табелката с данни на автомобила; 16. Долно уплътнение на пружината; 17. Каменна защита за винтова пружина; 18. Корпус на колесния лагер; 19. Дистанционна тръба. Сменяйте всеки път при отстраняване; 20. Ядка. Сменяйте при всяко изваждане. Не използвайте гайка за затягане на резбова връзка. Ако гайката се разхлаби, е необходимо да регулирате ъгъла на подравняване на колелата; 21. Болт. 90 Nm + завъртане на 90°. Сменяйте при всяко изваждане. Затегнете само в положение на превозно средство без товар; 22. Напречна тяга. Обърнете внимание на позицията на монтаж. Помислете за различни версии: алуминий и стомана. Едновременният монтаж на 2 стелажа от различен тип е неприемлив; 23. Болт; 24. Ексцентрична шайба; 25. Ядка. 95 Нм. Сменяйте при всяко изваждане. Затегнете само в положение на превозно средство без товар; 26. Болт. 70 Nm + затегнете на +180°. Сменяйте при всяко изваждане. Затегнете само в положение на превозно средство без товар; 27. Ядка. Сменяйте всеки път при отстраняване; 28. Болт. 9 Nm; 29. Болт. 5 Nm
