Инструкции. Вентилацията на купето се осъществява чрез 2 вентилационни рамки (в багажника отляво и отдясно в областта на бронята) (принудителна вентилация на купето). Въздуховодите и разпределението на въздушния поток в купетата на автомобили с климатроник, инсталации "Комфорт" и "Базис" се различават. От 01.2008 г. постепенно ще бъдат въведени климатични системи, оборудвани с допълнителна тръба за охлаждане на жабката. При автомобили без система за охлаждане на жабката тази тръба е затворена с тапа. Следващата фигура показва разположението на компонентите и частите за Audi A4, Audi Q5 и др. Има малки разлики в разположението на компонентите/частите от този чертеж.

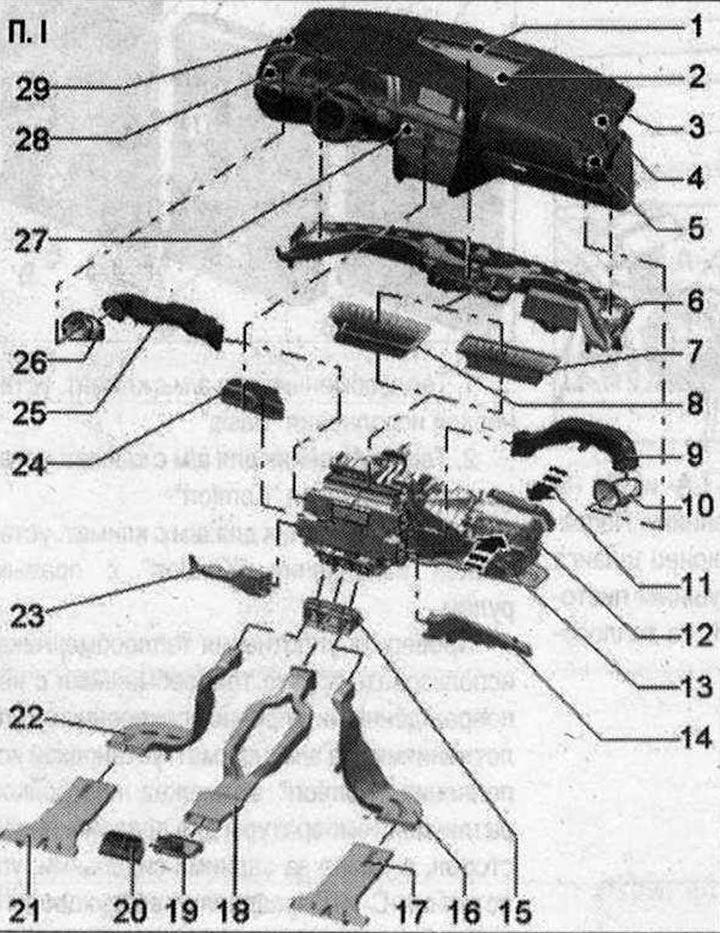

I 1. Дефлектор за размразяване/предно стъкло, въздуховод, водещ към предното стъкло. Ако междинният елемент между въздуховода / и размразителя бъде прищипан по време на монтажа, това ще доведе до недостатъчно и неравномерно обдухване на предното стъкло; 2. Дефлектор за равномерно разпределение на въздушните потоци (само за автомобили с климатроник, версия "Комфорт"). При автомобили с климатроник версията "Комфорт" се монтира през този дефлектор; въздух. При автомобили с климатроник, монтаж на версия "Базис", дупката в климатика е затворена (различни версии; климатик); 3. Арматурно табло с въздуховоди, водещи до вентилационните отвори за размразяване и различни вентилационни отвори на арматурното табло. Различни версии в зависимост от версията на климатроника, инсталацията ("Комфорт" и "Базис"); 4. Дефлектор на размразителя/дясно странично стъкло; 5. Дефлектор на предния панел; 6. Въздуховод/табло с въздуховоди, водещи до вентилационните отвори за размразяване и различни вентилационни отвори на арматурното табло. Различни версии в зависимост от климатичната система ("Комфорт" и "Базис"). Въздуховодът е неразделна част от предния панел и не може да се подменя отделно; 7. Дистанционер за въздуховод/размразяване (базова версия). Различни дизайни в зависимост от климатичната версия. настройки ("Комфорт" и "Основа"). Ако междинният елемент между въздуховода / и размразителя бъде прищипан по време на монтажа, това ще доведе до недостатъчно и неравномерно обдухване на предното стъкло; 8. Дистанционер за въздуховод/размразяване (версия Комфорт). Различни дизайни в зависимост от климатичната версия. настройки ("Комфорт" и "Основа"). Ако междинният елемент между въздуховода / и размразителя бъде прищипан по време на монтажа, това ще доведе до недостатъчно и неравномерно обдухване на предното стъкло; 9. Въздуховод към десния дефлектор на предния панел; 10. Въздуховод към десния дефлектор на предния панел; 11. Вход за външен въздух. Въздухът идва от кутията за изпускане на вода; 12. Климатик с въздухозаборна кутия. Различни дизайни, в зависимост от климатичната система ("Комфорт" и "Базис"); 13. Въздухозаборник от кабината (в режим на рециркулация на въздуха). Въздухът се засмуква от пространството за краката на предния пътник под жабката; 14. Преден десен дефлектор за краката; 15. Въздуховод към задните дефлектори. Различни дизайни в зависимост от климатичната система ("Комфорт" и "Базис"). При автомобили с климатроник, инсталацията на версията "Basis" няма въздуховод и дефлектор в задната централна конзола. Този въздуховод е фиксиран към отворите за изпускане на въздух на системата за контрол на климата. За тази цел въздуховодът е снабден с прорези. При тези шлици, при неблагоприятно положение на клапана, особено при автомобили с климатроник, инсталирането на версията "Комфорт" може да доведе до факта, че в определени позиции се появяват свистящи шумове. Поради това горните шлици се покриват с лепяща лента по време на производството (постепенно въвеждане на залепващи ленти от февруари 2009 г); 16. Въздуховод към задния десен дефлектор за краката; 17. Заден дефлектор на пространството за краката, десен. Въздухът идва изпод предната пътническа седалка. Задният десен дефлектор на пространството за крака може да се свали, без да се сваля задната постелка, просто отрежете напречната греда на постелката. След като монтирате дефлектора за краката, закрепете отново напречната греда с подходящо лепило; 18. Въздуховод към заден дефлектор на централна конзола (само за автомобили с климатична система "Комфорт"); 19. Въздуховод към заден дефлектор на централна конзола (само за автомобили с климатична система "Комфорт"); 20. Дефлектор на задната централна конзола. Монтира се само с климатроник, настройка на версията "Комфорт" (с климатроник, настройка на версията "Базис", дупката в централната конзола е затворена). С потенциометър за избор на температура отзад "G538". Потенциометър за избор на температура, заден "G538" е неразделна част от дефлектора, не може да се сменя отделно; 21. Въздушен дефлектор за подаване на въздух към краката, отзад вляво. Изпод седалката на водача излиза въздух. Задният ляв дефлектор на пространството за крака може да се свали, без да се сваля задната постелка, просто отрежете напречната греда на постелката. След като монтирате дефлектора за краката, закрепете отново напречната греда с подходящо лепило; 22. Въздуховод към задния ляв дефлектор на пространството за краката; 23. Преден ляв дефлектор за краката; 24. Въздуховод към "централния" дефлектор на предния панел. При автомобили с климатроник и опция "Basis" в този въздуховод е монтиран централен сензор за температура на подавания въздух "G191". При автомобили с климатроник, монтаж на версия "Комфорт", отворът за центъра, датчика за температура на подавания въздух "G191" във въздуховода се затваря с тапа (-G191 не е инсталиран тук). В този канал има дупка. Именно поради тази дупка при определени настройки могат да се появят свистящи звуци. Следователно този отвор се затваря с тапа по време на производството (постепенно прилагане от февруари 2009 г); 25/26. Въздуховод към левия дефлектор на предния панел; 27. Централни дефлектори на предния панел; 28. Дефлектор на предния ляв панел; 29. Дефлектор на размразителя / ляв страничен прозорец.
