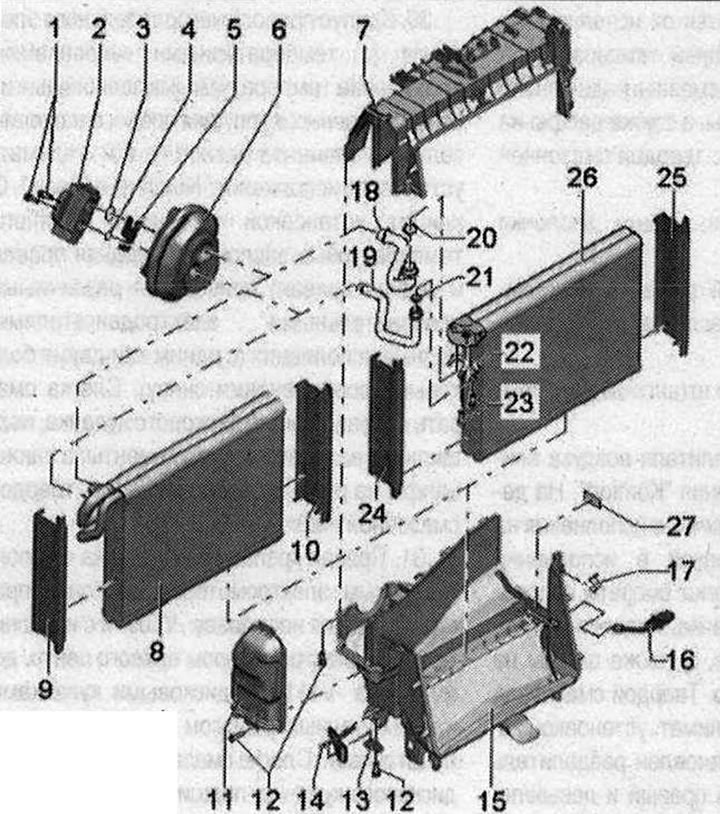

1. Винт; 2. Разширителен вентил. Сваля се при свалянето на климатика; 3/4. Печат. пръстен. Сменете; 5. Монтажна плоча; 6. Гумен накрайник. За изолиране на отвора за тръбите за хладилен агент през задната стена на кутията за оттичане на вода. Вграденият опорен пръстен се отстранява при демонтиране на климатика, уверете се, че е в правилната позиция (отстраняване на климатик); 7. Корпус на изпарителя, горна част; 8. Изпарител. Тази версия е зададена от производителя; 9. Капак на изпарителя. Осигурете правилен монтаж на изпарителя (демонтаж и монтаж на изпарителя при монтиран климатик); 10. Капак на изпарителя. Осигурете правилен монтаж на изпарителя (демонтаж и монтаж на изпарителя при монтиран климатик); 11. Капак на маркуча за хладилен агент. Осигурете правилно закрепване към корпуса на изпарителя (демонтаж и монтаж на изпарителя при монтиран климатик); 12. Винт; 13. Скоба; 14. Държач за климатроник, монтаж на централен тунел. С помощта на този държач се компенсират отклонения в положението на климата, монтажа спрямо центъра, тунела; 15. Тяло на изпарителя, долна част; 16. Сензор за температура на дефлектора на изпарителя "G263"; 17. Фиксатор; 18. Тръба за хладилен агент към резервния изпарител. Включен в обхвата на доставката на резервния изпарител; 19. Тръба за хладилен агент към резервния изпарител. Включен в обхвата на доставката на резервния изпарител; 20. О-пръстен уплътнение за свързване към сменяем изпарител. Включен в обхвата на доставката на резервния изпарител. Уплътнение на О-пръстена на резервния изпарител. Включен в обхвата на доставката на резервния изпарител; 22. Закрепване на тръбите за хладилен агент към връзката на резервния изпарител. Включен в обхвата на доставката на резервния изпарител; 23. Винт. Монтаж (демонтаж и монтаж на изпарителя при монтиран климатик). Включен в обхвата на доставката на резервния изпарител. Момент на затягане 5 Nm; 24. Сменяем капак на изпарителя. Включен в обхвата на доставката на резервния изпарител. Осигурете правилен монтаж на изпарителя (демонтаж и монтаж на изпарителя при монтиран климатик). В зависимост от дизайна може да се наложи капакът да бъде модифициран преди монтажа в областта, където тръбите за хладилен агент се свързват с изпарителя; 25. Сменяем капак на изпарителя. Включен в обхвата на доставката на резервния изпарител Осигурете правилно закрепване на изпарителя (демонтаж и монтаж на изпарителя при монтиран климатик); 26. Сменяем изпарител. Тази версия се доставя като резервна част. Обхватът на доставката на резервния изпарител включва следните елементи:; 27. Разделителна стена. Включен в обхвата на доставката на резервния изпарител. Този сепаратор се монтира в долната част на корпуса на изпарителя след монтирането на резервния изпарител
