2. Извадете батерията (вижте глава 5).
3. Следвайте стъпките, описани в параграфи 1-3 Раздел 11.
4. Поставете под връзката (И в илюстрация 11.4) контейнер за събиране на охлаждащата течност, поставете маркуча във връзката (B) и внимателно издухайте охлаждащата течност от радиатора със струя сгъстен въздух. Отстранете приставката (C).
5. Отстранете гайката от страната на двигателното отделение (И точно обратното. илюстрации), разкачете линиите на хладилния агент от изпарителя (D) и запушете отворените отвори. Завържете тръбопроводите на хладилния агент настрани. Отстранете приставката (E).

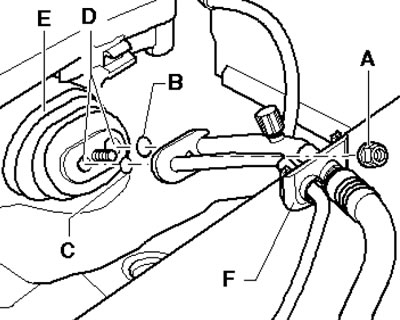

13.5. Свързване на линиите за хладилен агент към изпарителя
6. Покрийте предните седалки с калъфи, отстранете основното отделение за съхранение, отделението за водача, централната конзола и арматурното табло (виж глава 11).
7. Отстранете опората (И точно обратното. илюстрации) напречна греда на арматурното табло от страната на предния пътник в централната конзола. Свалете педала на газта (вижте глава 4).

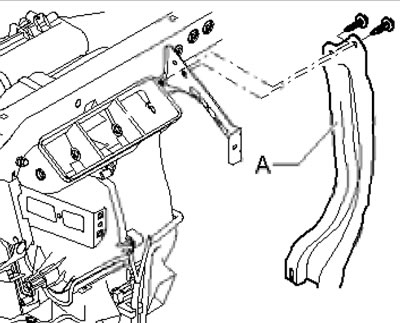

13.7. Закрепване на опората на дясната греда на арматурното табло
8. Развийте болта (А и Б в съпротивление. илюстрации) между опората (C) и корпуса на климатичната система. Отстранете опората на напречната греда на арматурното табло (C) от страната на водача на централния тунел. Отстранете дефлектора в пространството за краката на водача, отстранете скобата на педала на спирачката (и съединители - при моделите с ръчна скоростна кутия) от напречната греда на арматурното табло.

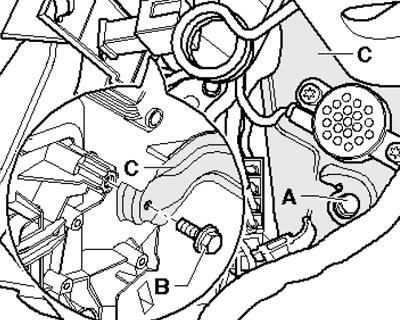

13.8. Закрепване на опората на лявата греда на арматурното табло
9. Дайте ядките (И точно обратното. илюстрации) напречната греда на арматурното табло отляво с приблизително 15 mm, разхлабете напълно гайките (B) на напречната греда отдясно и отстранете свързващите винтове между напречната греда на арматурното табло и напречната греда на прозореца, както и свързващите винтове между напречната греда на прозореца и водостока. Издърпайте надолу напречната греда на арматурното табло, така че отляво да е притисната към гайките, а отдясно все още да виси на шпилката с резба.

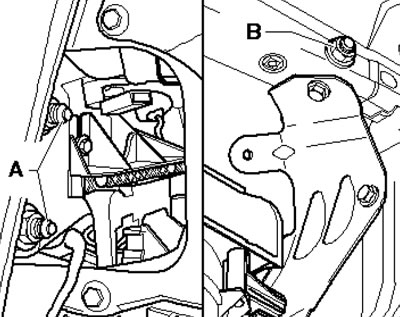

13.9. Гайки за закрепване на гредата на ляво арматурно табло
10. Отстранете въздуховода (И точно обратното. илюстрации) издухване на стъкло и въздуховод (В) на централните дефлектори.

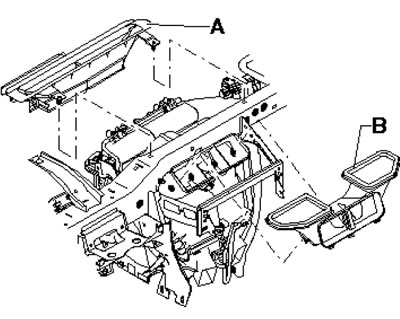

13.10. Въздуховоди в горната част на корпуса на климатичната система
11. Отстранете тръбата за оттичане на кондензата и отстранете крепежните елементи на електрическия кабелен сноп на автомобила със скоби от корпуса на климатичната система.
12. При дизелови модели с допълнителен електрически нагревател изключете конекторите на нагревателния елемент (вижте раздел 12).
13. Разкачете всички съединители между кабелния сноп на автомобила и електрическите компоненти на системата за климатичен контрол.
Забележка: Окабеляването на системата за управление на климата се отстранява заедно с корпуса на системата за управление на климата.
14. Отстранете винтовете (И в илюстрация 10.3).

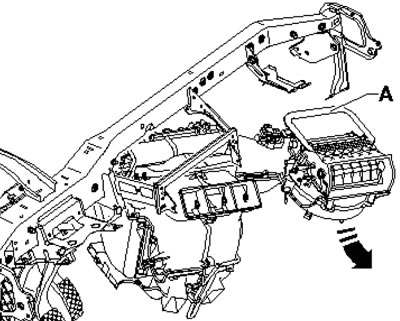

15. Отстранете корпуса на системата за климатичен контрол (И точно обратното. илюстрации) към предната пътническа седалка. В същото време наблюдавайте радиаторните тръби и електрическите кабели, така че да не са подложени на напрежение.
13.10. Въздуховоди в горната част на корпуса на климатичната система
16. Монтажът се извършва в реда, обратен на демонтирането на компонентите. Използвайте нови О-пръстени на линията на охлаждащата течност и нови уплътнения на линията на охлаждащата течност.
