Основно отделение за съхранение
1. Подробности за монтажа на основното отделение за съхранение са показани на придружаващата страница. илюстрации.

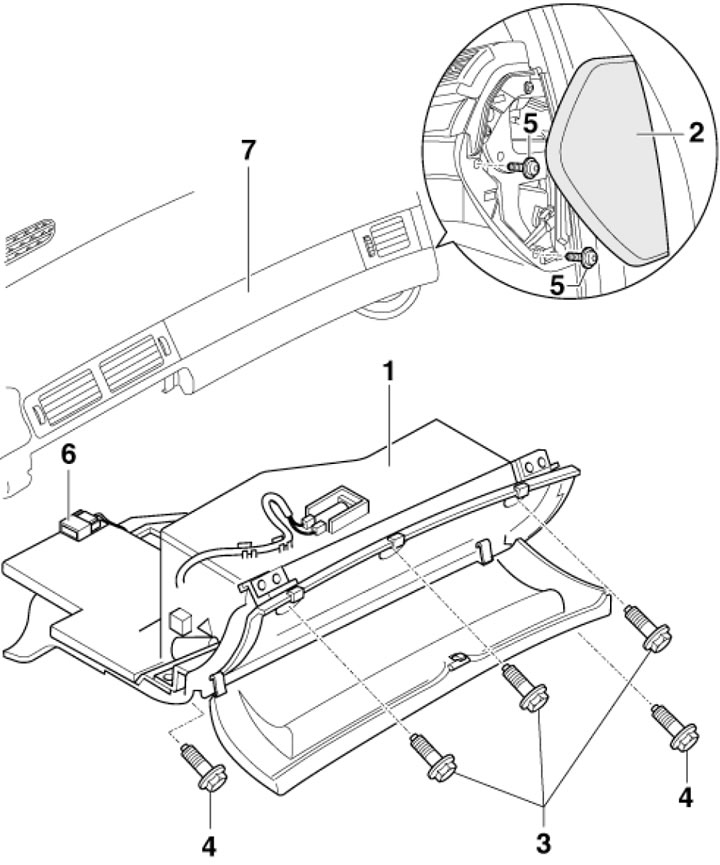

11.1. Подробности за инсталиране на основното отделение за съхранение 1. Жабка; 2. Краен капак на арматурното табло; 3. Болтове 3 бр., 5 Nm; 4, 5. Болтове 2 бр., 5 Nm; 6. Конектор за електрическо окабеляване; 7. Арматурно табло
2. За да премахнете ключалката на жабката, отворете я, разхлабете болта (1 на съпротивлението. илюстрации) дръжки (2) отстрани на капака, издърпайте дръжката от капака, натиснете щифта и отстранете ключалката (1). По-долу е описано премахването на жабката

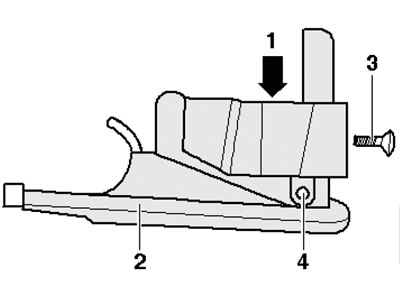

11.2. Премахване на ключалката на жабката
3. Отстранете крайния капак от дясната страна на арматурното табло с помощта на инструмент 3370 (виж прил. илюстрация).

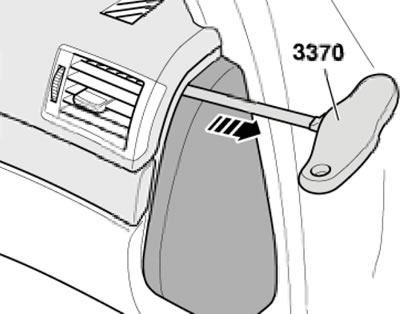

11.3. Премахване на крайната капачка
4. Отворете жабката и разхлабете трите болта (3 в илюстрация 11.1) отгоре в слота на жабката. Разхлабете двата болта (5) отстрани и разхлабете двата болта (4) от пространството за крака.
5. Издърпайте жабката и изключете конектора за подсветка. Ако има други конектори в жабката (например превключвателя на въздушната възглавница за пътника) отделете ги също. Ако има ключ за въздушна възглавница, извадете го от жабката.
6. Монтажът се извършва в реда, обратен на демонтирането на компонентите.
Отделение за съхранение на водача
7. Подробности за монтажа на отделението за съхранение на водача са показани на придружаващата страница. илюстрации. По-долу е описано премахването и инсталирането на тази кутия за съхранение.

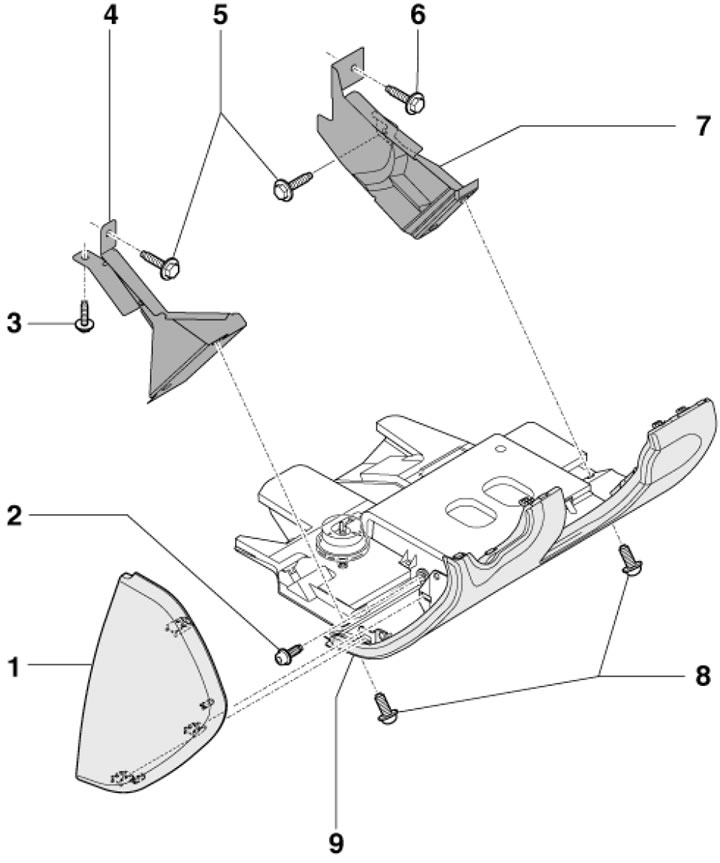

11.7. Подробности за инсталиране на кутията за съхранение на водача1. Краен капак на арматурното табло; 2, 3. Болт, 9 Nm; 4. Лява опора (само при модели със седалка с опора за коленете); 5. Болтове 2 бр., 9 Nm; 6. Болт, 9 Nm; 7. Правилна опора (само при модели със седалка с опора за коленете); 8. Болтове 2 бр., 9 Nm; 9. Отделение за съхранение на водача
8. Отстранете крайния капак от лявата страна на арматурното табло с помощта на инструмент 3370 (по аналогия с илюстрация 11.3).
9. Отстранете болтовете (2 и 8 в илюстрация 11.7), издърпайте горната страна на жабката назад и я отделете.
10. Изключете диагностичния конектор, изключете конектора на осветлението на краката и допълнителния високоговорител (ако е наличен).
Панели и капаци
11. За да премахнете долната облицовка на арматурното табло, издърпайте я назад (виж прил. илюстрация).

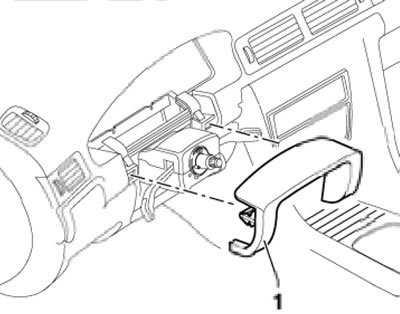

11.11. Премахване на долната облицовка на арматурното табло
12. За да премахнете капаците на кормилната колона, свалете волана (вижте глава 10), издърпайте и спуснете кормилната колона, докато спре. След това развийте болтовете (1 в илюстрация 19.3 Глава 10), отделете горния корпус (2) от долния корпус (1) и отделете двете секции. Когато монтирате, поставете горния корпус в куките на долния корпус, натиснете ги заедно и монтирайте.
13. За премахване на централния подлакътник (1 на съпротивлението. илюстрации) свалете задния пепелник (вижте по-долу), разхлабете гайката (4) в гнездото на пепелника и свалете подлакътника. При модели с телефон в централния подлакътник е необходимо допълнително да изключите конектора (2) чрез натискане на ключалките (3).

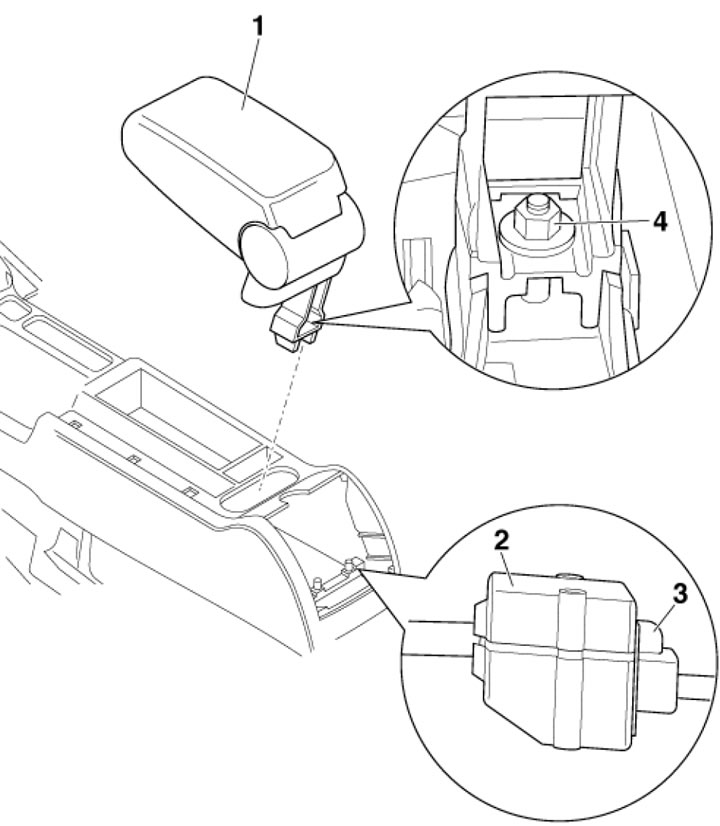

11.13. Подробности за монтаж на централен подлакътник 1. Централен подлакътник; 2. Конектор; 3. Фиксатори; 4. Гайка, 26 Nm
Пепелници
14. За да премахнете задния пепелник, свалете капака от скобите (2 на съпротивлението. илюстрации), свалете задния пепелник (1) и, ако има такъв, свалете опората на превключвателя за отопление на седалката (3).

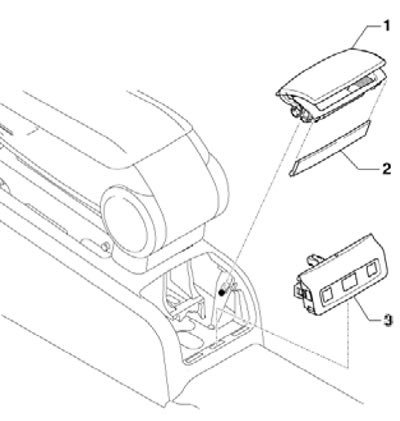

11.14. Подробности за монтаж на заден пепелник
15. Подробностите за монтаж на предния пепелник са показани в приложеното. илюстрации. Отстраняването му е описано по-долу.
11.15. Подробности за монтаж на предния пепелник 1. Преден пепелник; 2. Болтове 2 бр., 5 Nm; 3. Капак на пепелника; 4. Капак на отделението за съхранение
16. Издърпайте аудиоблока приблизително 10 mm (вижте Глава 12).
17. Свалете контролния панел на климатика (вижте глава 3).
18. Отворете пепелника и извадете вложката.
19. Отстранете облицовката на селекторния лост или лоста за превключване на скоростите. При моделите с ръчна скоростна кутия допълнително отстранете капака на скоростния лост (вижте Глава 6).
20. Отстранете болтовете (1 в илюстрация 11.15), повдигнете пепелника, изключете конектора, отделете капака (3) от пепелника и свалете капака на жабката (4).
21. Монтажът се извършва в реда, обратен на демонтирането на компонентите.
Поставка за чаша или отделение за съхранение в централната конзола
22. Отворете основното отделение за съхранение и внимателно отделете гарнитурата (1 на съпротивлението. илюстрации).

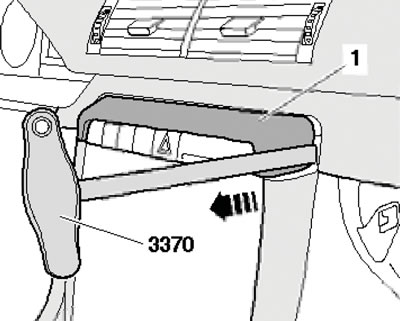

11.22. Премахване на наслагването
23. Издърпайте аудио модула навън приблизително 50 mm, за да освободите рамката на чашката за ухо.
24. С помощта на отвертка натиснете надолу ключалките (2 на съпротивлението. илюстрации) и в същото време издърпайте държача за чаша (1). Разкачете конекторите на държача за чаша/отделението за съхранение.

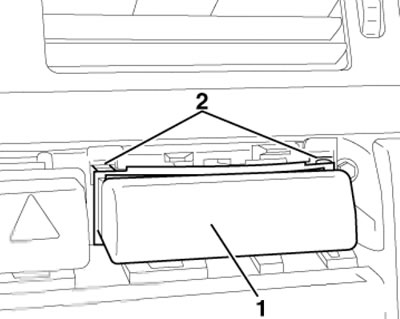

11.24. Резе за поставка за чаша/отделение за съхранение
Премахване и монтиране на централната част на арматурното табло
25. Отстранете централната конзола (вижте по-долу) и предния пепелник (вижте по-горе).
26. Отстранете капака на аудио модула (вижте Глава 12).
27. Отстранете блока за управление на климатика (вижте глава 3).
28. Отстранете облицовката на държача за чаша (вижте по-горе).
29. Отстранете болтовете (2 и 3 на съпротива. илюстрации), и свалете централната част на арматурното табло.

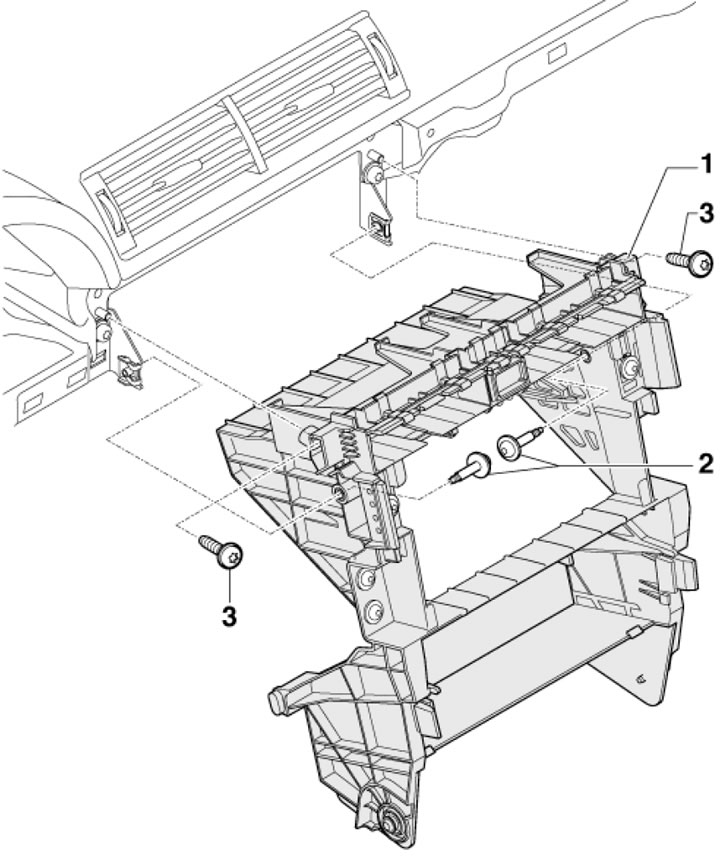

11.29. Болтове (2 и 3) за закрепване на централната част на арматурното табло (1)
30. Монтажът се извършва в реда, обратен на демонтирането на компонентите. Затегнете болтовете до 5 Nm.
Премахване и монтиране на централна конзола
31. Подробностите за монтажа на централната конзола са показани на придружаващата страница. илюстрации.

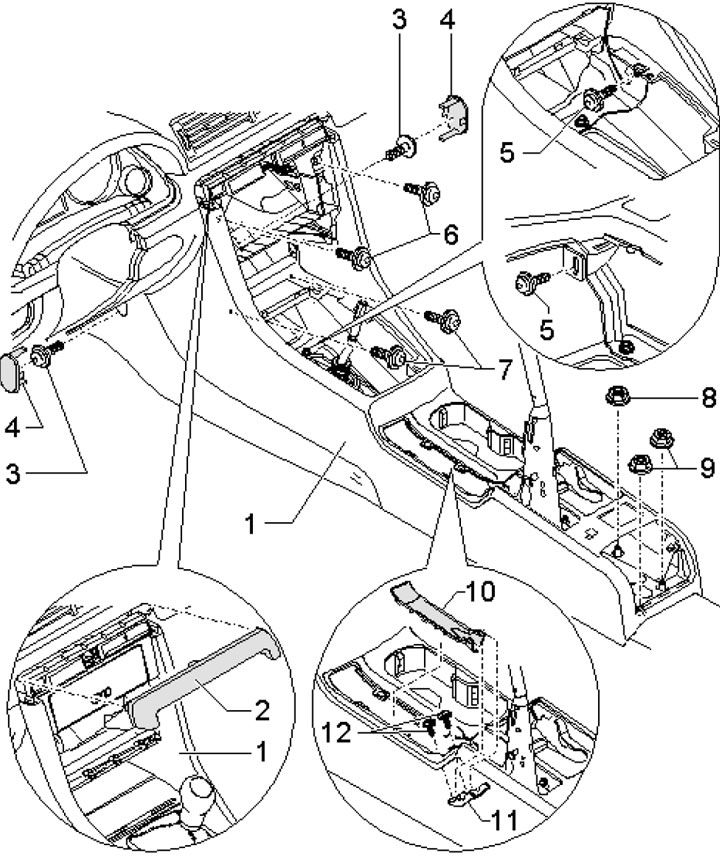

11.31. Подробности за монтаж на централната конзола 1. Централна конзола; 2. Капак на превключвателя; 3. Болтове. 2 бр., 5 Nm; 4. Тапи 2 бр.; 5. Болтове. 4 бр; 6, 7. Болтове 2 бр., 5 Nm; 8. Гайка с шайба 26 Nm; 9. Гайка с шайба 2 бр., 26 Nm; 10. Капак на лоста на ръчната спирачка; 11. Свързващо парче; 12. Болтове 2 бр., 1 Nm
32. Отстранете централния подлакътник (вижте по-горе).
33. Свалете капака на скоростния лост/скоростния лост.
34. Отстранете аудио модула (вижте Глава 12) и блока за управление на климатика (вижте глава 3).
35. Свалете капака на превключвателя (2 в илюстрация 11.31), включете ръчната спирачка.
36. При модели с AT/CVT преместете скоростния лост в най-задна позиция.
37. Отстранете щепселите от двете страни на централната конзола (4 в илюстрация 11.31) в блоковете на краката и развийте болтовете (3), разположени под тях.
38. Отстранете тапицерията на лоста на ръчната спирачка.
39. Внимателно повдигнете наслагването (10 в илюстрация 11.31) от централната конзола, започвайки отпред.
40. Разхлабете болтовете (12 в илюстрация 11.31) и отстранете свързващия елемент (11), в противен случай облицовката не може да бъде прекарана през лоста на ръчната спирачка.
41. Свалете предния пепелник и запалката (вижте по-горе).
42. Отстранете болтовете (5-7 в илюстрация 11.31). При модели с централен подлакътник разхлабете гайката и шайбата (11). Разхлабете двете гайки (12) и дръпнете централната конзола здраво назад.
