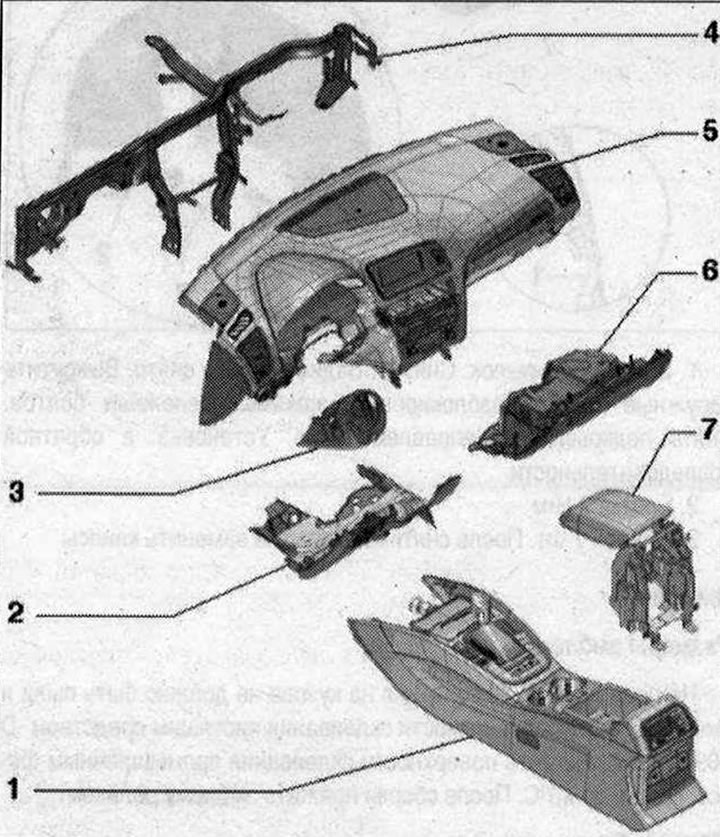

Кратко описание, отделения/подложки 1. Централна конзола; 2. Облицовка на предния панел от страната на водача; 3. Облицовка на модула на превключвателя на кормилната колона; 4. Централна тръба за предния панел; 5. Преден панел; 6. Жабка; 7. Преден централен подлакътник

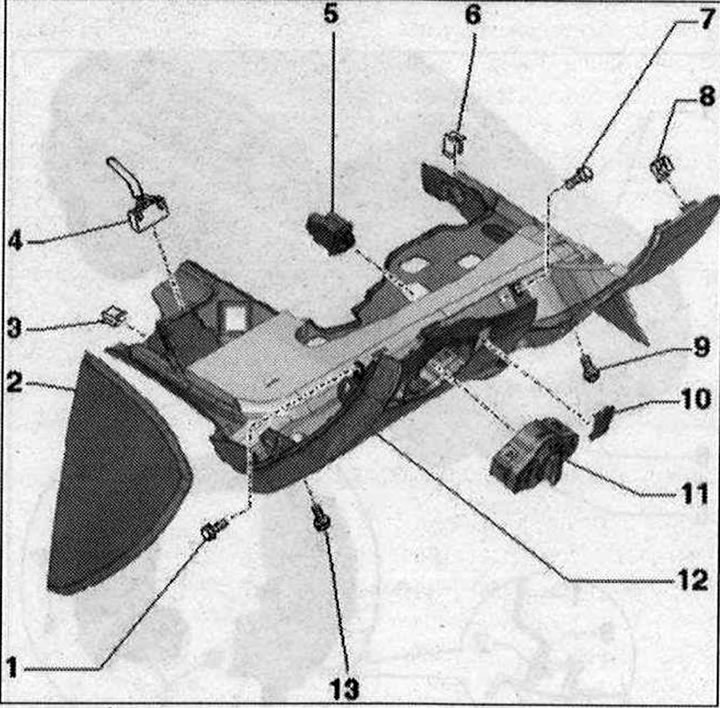

Капак на предния панел от страната на водача 1/7/9. Болт. 3 Nm; 2. Странична облицовка на предния панел; 3. Скоба. Поставете в поставката за крака; 4. Щепсел конектор, 16-пинов "T16". Диагностичен конектор; 5. Регулатор на коректора на фаровете "E102"; 6. Скоба. Поставете в климатичната система; 8. Пружинна скоба за облицовка на таблото от страната на водача, 3 бр. Натиснете в предния панел; 10. Накладка за коректор регулатор на фарове "E102"; 11. Превключвател за осветление "E1"; 12. Облицовка на предния панел от страната на водача (различни дизайни в зависимост от пазара). Компл с коректор за фарове "E102": след смяна на облицовката на предния панел от страната на водача, изрежете отвор за коректора за фарове; 13. Болт. 3 Nm
Премахване на капака на предния панел от страната на водача

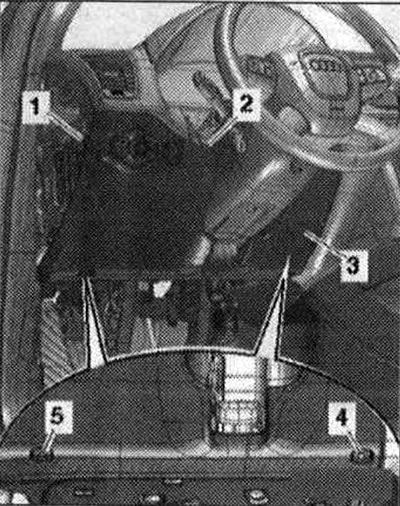

Изключете всички имейли. потребители. Извадете ключа за запалване. Отстранете облицовката на таблото от страната на водача. Изключете облицовката на слота на арматурното табло от предния панел. Отстранете горните винтове "1, 2". Отстранете долните винтове "4.5".
Отстранете облицовката на предния панел "3" от страната на водача от фиксаторите, като я повдигнете за горния ръб с клин "3409" от предния панел. Разкачете конекторите на превключвателя на осветлението. Компл с коректор регулатор на фаровете "E102": изключете ел. конектор. Изключете 16-пиновия конектор "T16" (диаг. щепсел). Компл с осветление на краката: изключете ел. конектор. Отстранете тапицерията на предния панел от страната на водача.
Монтиране

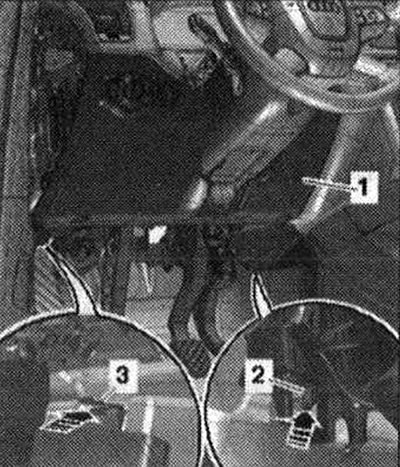

Монтаж в обратен ред: поставете облицовката на предния панел "1" отдолу в скобата "3" на поставката за крака и скобата "2" на "стрелката" на климатика.
Фиксирайте облицовката на предния панел по горния ръб на предния панел.
Сваляне на капака за коректор регулатор на фарове "E102"

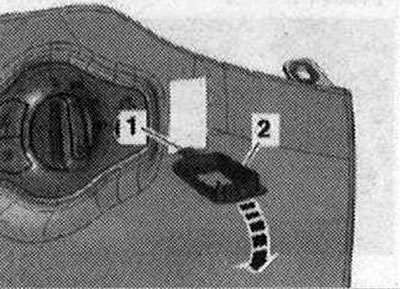

Отстранете тапицерията на предния панел от страната на водача. Отстранете регулатора на обхвата на фаровете. Отстранете капака "2" от горната страна и го завъртете напред "стрелка".
Отстранете тапицерията от отвора на тапицерията на предния панел от страната на водача.
Монтиране
Монтаж в обратен ред: поставете направляващи пластини "1" в отвора на предния панел от страната на водача и натиснете, докато чуете щракване.
Изрязване на капака за коректор регулатор на фарове "E102" в предния панел

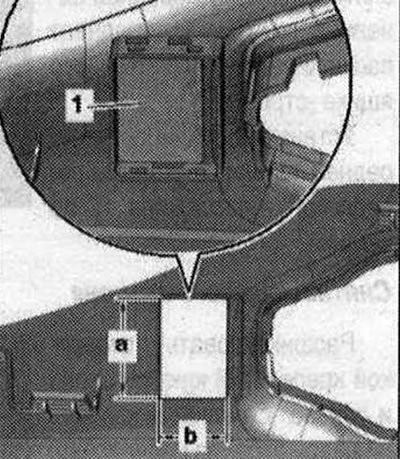

Доставената оригинална част е облицовката на предния панел от страната на водача без отвора за коректора на фаровете "E102". В пълната версия. с регулатора на обхвата на фаровете "E102" е необходимо да се направи отвор в новия преден панел от страната на водача, както е описано по-долу. Изрежете отвор за регулатора на обхвата на фаровете върху маркираната зона "1" в предния панел от страната на водача с размери "a" и "b", както е показано на фигурата.
Размер "а" = 35,5 мм. Размер "Ь" = 23,5 мм
Монтирайте капака на регулатора на обхвата на фаровете. Монтирайте регулатора на обхвата на фаровете. Инсталирайте облицовката на таблото от страната на водача.

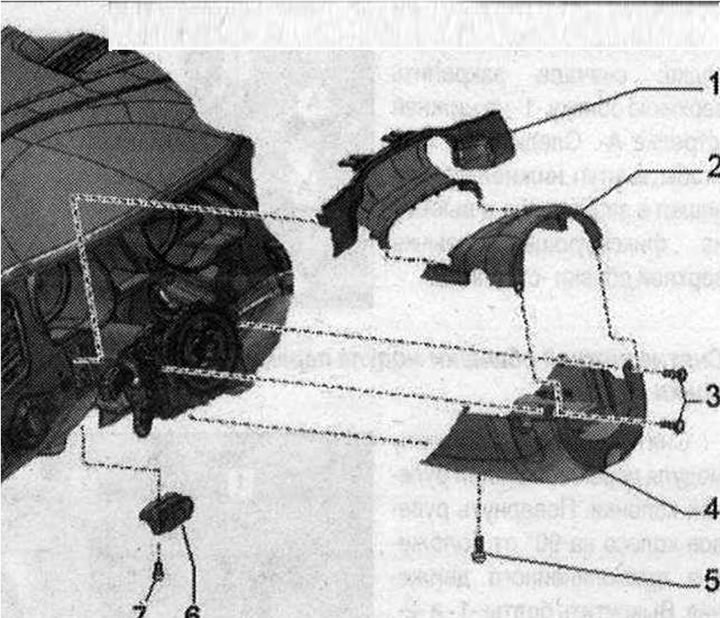

Облицовка на модула на превключвателя на кормилната колона 1. Наслояване с прорези; 2. Горна облицовка на модула на превключвателя на кормилната колона; 3. Болтове. 2,0 Нм; 4. Долна облицовка на модула на превключвателя на кормилната колона; 5. Болт. 2,0 Нм; 6. Ръкохватка за регулиране позицията на кормилната колона; 7. Болт. 3 Nm
Премахване на облицовката на слота на арматурното табло

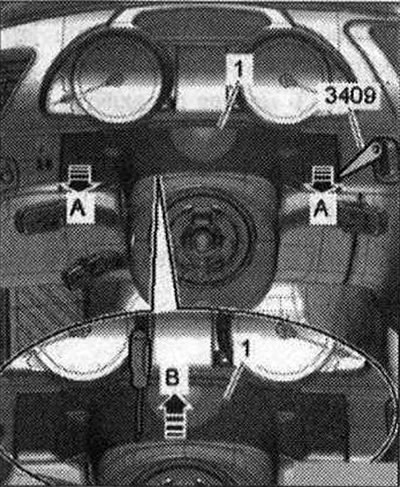

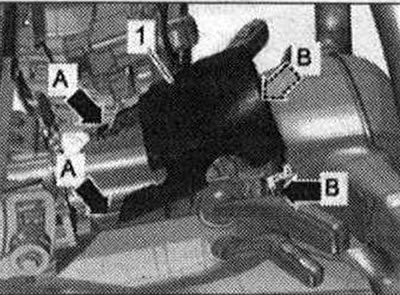

Поставете волана възможно най-назад, като използвате пълния диапазон на регулиране на регулатора на кормилната колона. Отстранете капака на съединението "1" на арматурното табло от скобите, като използвате клин "3409" от предния панел "стрелка A".
С помощта на малка плоска отвертка внимателно отстранете капака на съединението от горните крепежни елементи на модула на превключвателя на кормилната колона "стрелка B".
Монтиране
Монтаж в обратен ред: натиснете покриващата плоча върху съединението, докато скобите щракнат напълно на мястото си в точките на закрепване.

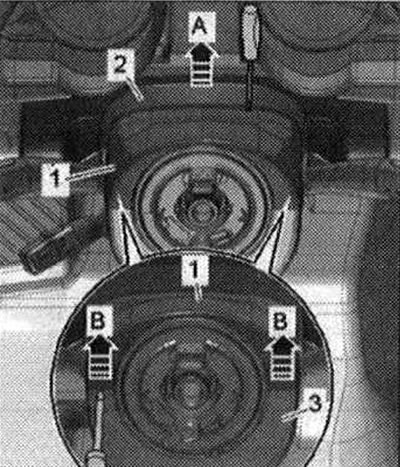

Премахване на горната облицовка на превключвателния модул на кормилната колона
Поставете волана възможно най-назад, като използвате пълния диапазон на регулиране на регулатора на кормилната колона. С помощта на малка плоска отвертка внимателно отстранете капака на съединението "2" от крепежните елементи на горната облицовка "1" на превключвателния модул на кормилната колона "стрелка A".
Завъртете волана на 90° от положение право напред. Внимателно издърпайте горната облицовка от долната облицовка "3" на превключвателния модул на кормилната колона "стрелка B" с малка отвертка с плоска глава. Разкопчайте горната облицовка от долната облицовка на модула на превключвателя на кормилната колона и я отстранете.
Монтиране
Монтаж в обратен ред: първо закрепете горната обшивка "1" към долната "стрелка A". Уверете се, че издатината на долната облицовка влиза във вдлъбнатината на заключващия език на горната облицовка (стрелка 2).

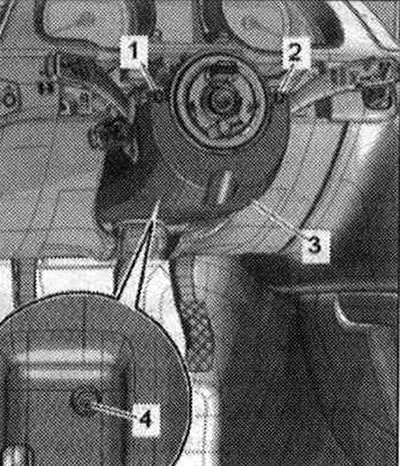

Премахване на долната тапицерия на превключвателния модул на кормилната колона
Свалете горния тапицерски панел на модула на превключвателя на кормилната колона. Завъртете волана на 90° от положение право напред. Развийте болтовете "1" и "2". Ако винтовете "1" и "2" не са достъпни, воланът трябва да се свали, за да се извърши следната работа. Развийте болта "4" и свалете долната тапицерия "3" на модула на превключвателя на кормилната колона.
Монтаж в обратен ред.

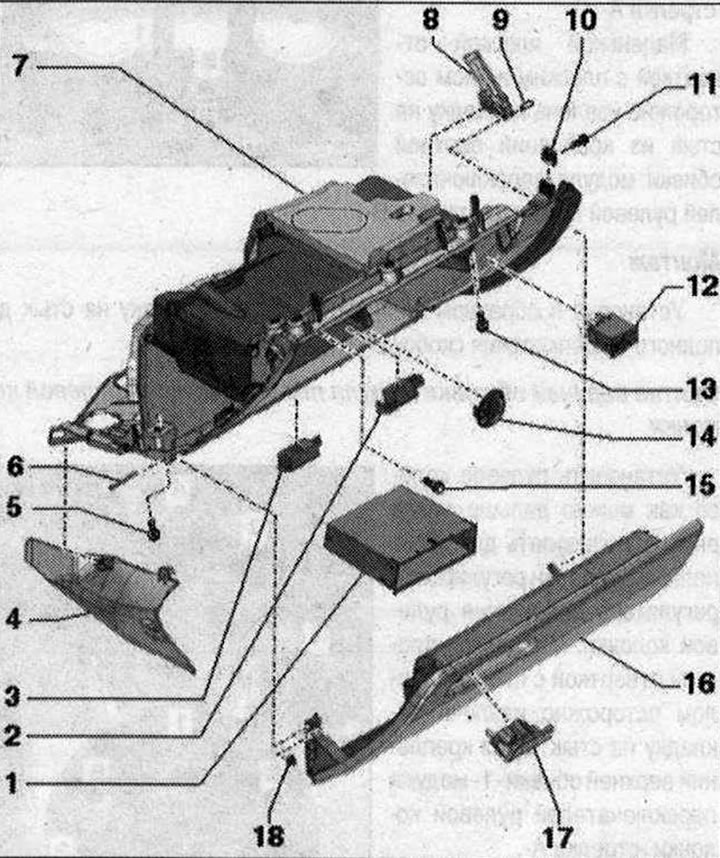

Части и компоненти на жабката 1. Отделение за съхранение; 2. Осветление на жабката "W6"; 3. Осветление на краката; 4. Облицовка на предния панел от страната на предния пътник; 5. Болт. 2 бр. 3 Nm; 6. Шарнирен болт за закрепване на капака на жабката; 7. Жабка; 8. Амортизиращ елемент на капака на жабката с превключвател за осветление на жабката "E26"; 9. Шарнирен болт; 10. Скоба; 11/15. Болт. 3 Nm; 12. Превключвател с ключалка за изключване на въздушната възглавница за предния пътник "E224"; 13. Болт. 4 или 5 броя в зависимост от варианта за износ. 3 Nm; 14. Дефлектор за студен въздух/подкапак; 16. Капак на жабката; 17. Ключ за отваряне на жабката; 18. Буфер за спиране на капака на жабката
Изваждане на ключа за отваряне на жабката

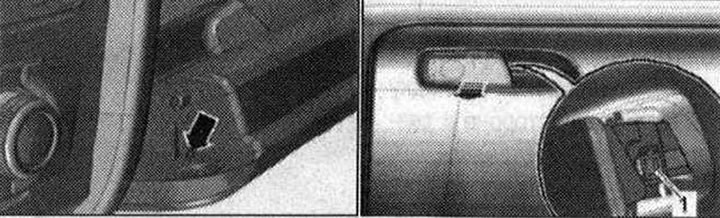

През отвора "стрелка" отстрани на капака на жабката, натиснете запушалката на отварачката на жабката с щифта "T40011".
В същото време натиснете с отвертка 2-рата запушалка "1" отстрани на отварачката на жабката. Извадете ключа за отваряне на жабката от "стрелката" на капака на жабката.
Инсталирайте устройството за отваряне на жабката, докато щракне на място.

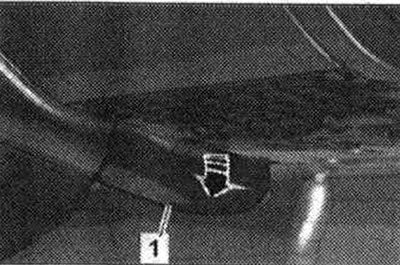

Премахване на облицовката на предния панел от страната на предния пътник
Разхлабете крепежните елементи и свалете облицовката на предния панел "1" от страната на предния пътник от жабката "стрелка".
Поставете облицовката на предния панел от страната на предния пътник, докато щракне на място.

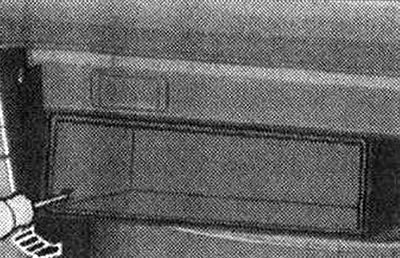

Премахване на джоба на ръкавицата
Разкопчайте куката за закрепване на лявата и дясната "стрелка" с отвертка и извадете отделението за съхранение от жабката.
Натиснете отделението за съхранение, докато щракне.
Премахване на жабката
Внимание! При извършване на работа на превозно средство с ключ за дезактивиране на въздушна възглавница за предния пътник "E224", спазвайте правилата за безопасност при работа с пиротехнически продукти.
Включете запалването. Изключете заземителния кабел на акумулатора при включено запалване.
Компл с отделение за съхранение в жабката с гума: извадете отделението за съхранение.
Компл с CD устройство: премахнете CD устройството.
В зависимост от комплекта. или опцията за износ: развийте горния болт, монтиран под ъгъл.

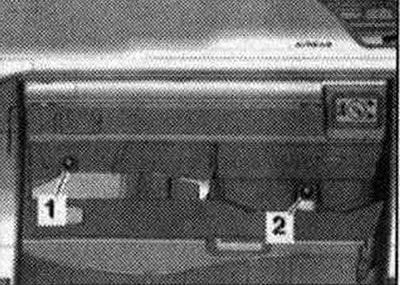

Експортна версия с хоризонтален амортисьор: развийте болт "2".

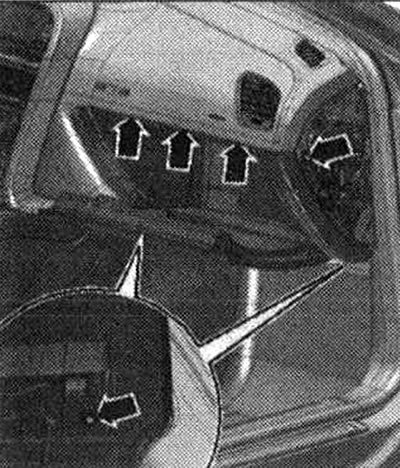

Свалете тапицерията на предния панел от страната на предния пътник. Отворете капака на жабката и развийте винтовете "стрелка".
Броят на болтовете зависи от опцията за износ. Преди работа с пиротехнически части и системи за задържане (например чрез изключване на щепсела) механикът трябва да "разреди статичния заряд от себе си". За да направите това, например, можете да докоснете за кратко ключалката на вратата. Не отстранявайте напълно жабката, за да може щепселът да бъде изключен от централния контакт.
Компл с конектор за свързване на външни аудио източници "R199": изключете конектора за свързване на външни радио източници "R199".
Монтиране
Монтаж в обратен ред: вкарайте щепсела, докато щракне на място. Включете запалването. Свържете заземителния кабел на акумулатора при включено запалване. Ако индикаторната лампа на въздушната възглавница "K75" сигнализира за неизправност след монтажа, потърсете паметта за грешки, изчистете я и я потърсете отново.
Премахване на капака на жабката

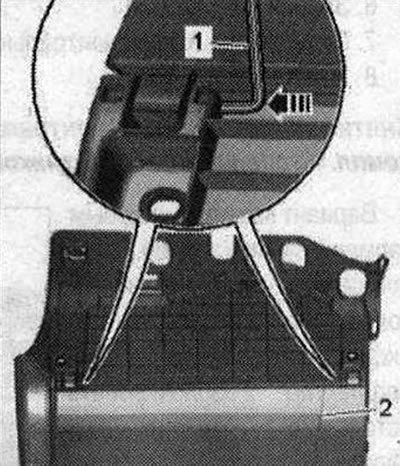

Извадете жабката. Отстранете шарнирния щифт от спирачката. елемент. Поставете жабката с главата надолу върху мека повърхност. Разбийте болтовете на пантите отляво и отдясно с 2 мм шестограмен ключ "поз. 1" (или друг подходящ инструмент) "стрелка". Отстранете капака на жабката "2" от жабката.
Монтаж - в обратен ред.

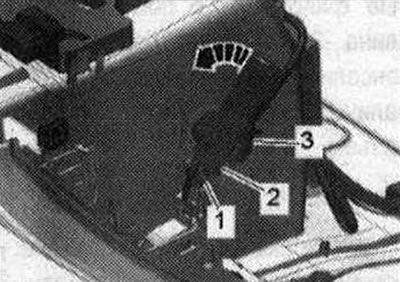

Премахване на амортисьора на капака на жабката
Извадете жабката. Изключете ел. конектор "3". Отстранете болта на пантата. Разпънете спирачката. елемент "2", като завъртите обратно на часовниковата стрелка "стрелка" и го извадете.
Монтаж в обратен ред.
