20.1. Местоположение на компонентите на аудио системата 1. CD чейнджър; 2. Високоговорител в арматурното табло; 3. Аудио блок; 4. Микрофон; 5. Антенен усилвател; 6. Усилвател на аудио системата; 7. Нискочестотен говорител; 8. Нискочестотни високоговорители в задните врати; 9 задни високоговорители със среден и висок обхват; 10. Нискочестотни високоговорители в предните врати; 11. Средно- и високочестотни предни високоговорители
2. Местоположението на компонентите на аудио системата е показано на фигурата. илюстрации.

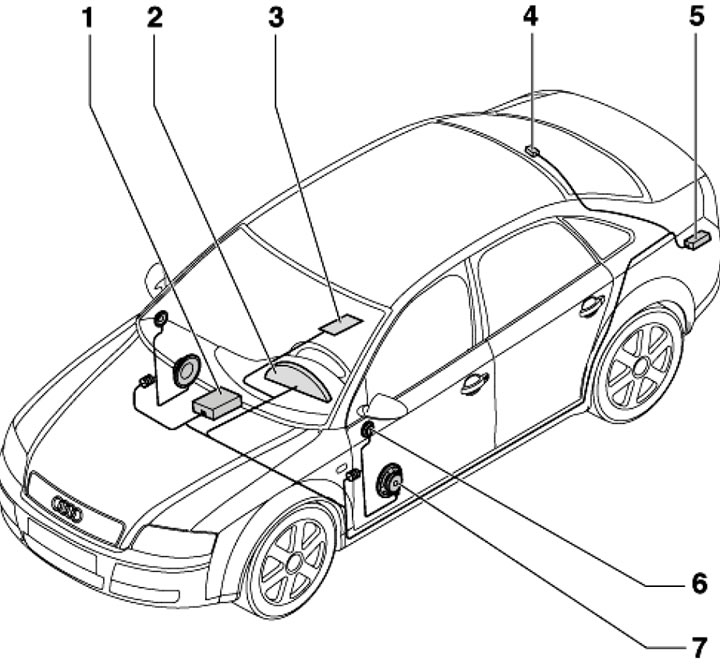

20.2. Местоположение на компонентите на навигационната система 1. Аудио блок; 2. Дисплей в арматурното табло; 3. Превключвател на навигационната система; 4. Антена на навигационната система; 5. Блок за управление на навигационната система със CD устройство; 6. Средно- и високочестотни предни високоговорители; 7. Нискочестотни високоговорители в предните врати
3. За да премахнете аудио модула или CD чейнджъра, вкарайте дърпачите в отворите, докато се заключат и издърпайте аудио модула, след което разкачете конекторите му (виж прил. илюстрации).

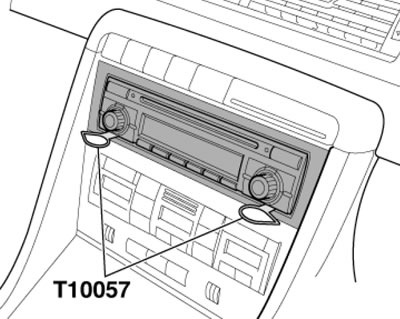

20.3а. Премахване на 1DIN аудио модул

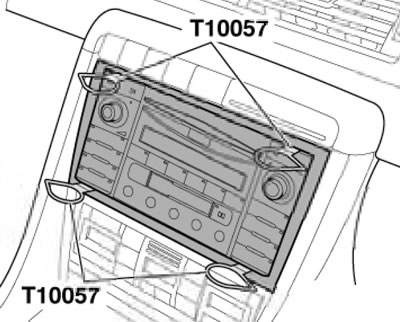

20.3б. Премахване на 2DIN аудио модул
20.3s. Премахване на CD чейнджъра
4. За да премахнете блока за управление на навигационната система със CD устройство, отворете лявото отделение за съхранение в багажното отделение, поставете дърпачите в отворите, докато се заключат и издърпайте аудио модула, след което разкачете конекторите му (виж прил. илюстрация).

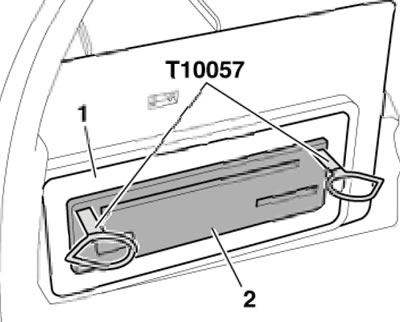

20.4. Премахване на блока за управление на навигационната система
