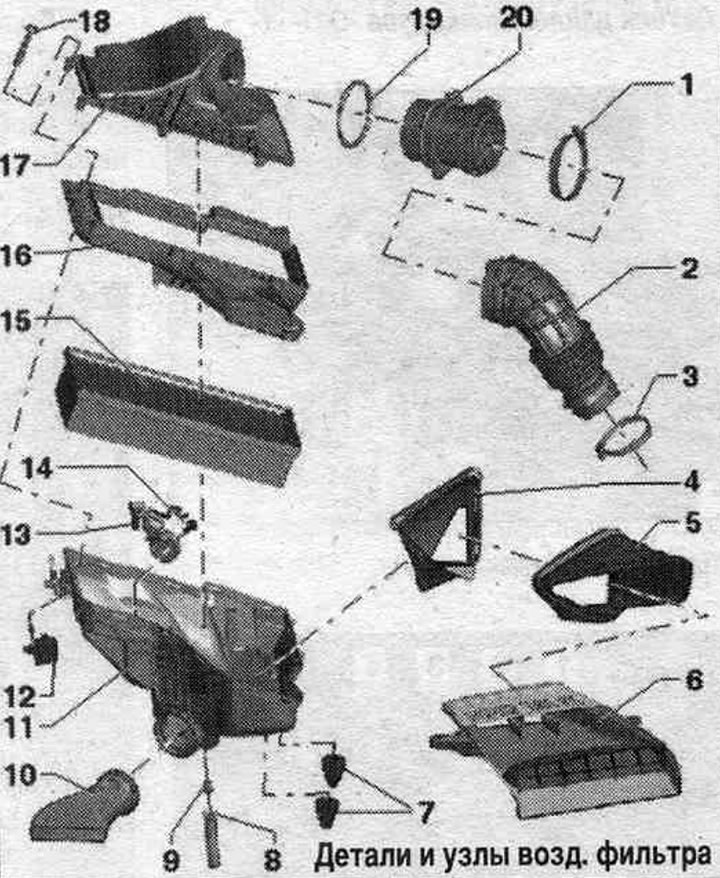

Въздушни части и възли. филтър
1. Скоба за маркуч.
2. Маркуч за въздуховод.
3. Скоба за маркуч.
4. Въздуховод: фиксиран в корпуса на въздуховода. филтри, почистете въздуховода от замърсявания и листа.
5. Въздуховод: почистете въздуховода от замърсявания и листа.
6. Въздуховод: затегнете към рамката на ключалката с въртящ момент 2 Nm, почистете въздуховода от замърсявания и листа.
7. Гумена втулка.
8. Маркуч за източване на вода: Почистете маркуча за източване на вода от замърсявания и листа (важно).
9. Водач за маркуч за оттичане на вода.
10. Тръбопровод за подаване на отопляем въздух (само в страни със студен климат): Поставете тръбопровода за подаване на отопляем въздух във въздушния филтър до упор и го завъртете по посока на часовниковата стрелка, докато щракне.
11. Долна част на въздуха. филтър: Почистете долната част на въздушния филтър. филтри от солни отлагания, мръсотия и листа; проверете канала за замърсяване и го почистете, ако е необходимо (важно).
12. Закрепване за долната част на въздуха. филтър: поправка (с ясно чувство); не използвайте лубриканти.
13. Клапан за превключване на входящия въздух "N335": частите (байпасен клапан с клапан за превключване на входящия въздух "N335") не са инсталирани във всички нива на оборудване и не са за всички страни.
14. Болт: Само ако е монтиран превключващ вентил за входящ въздух "N335".
15. Сменяем въздушен елемент. филтър: винаги използвайте оригиналния филтърен елемент и почиствайте и финия филтър (ако е инсталиран).
16. Дюза за долната част на въздуха. филтър.
17. Горна част на въздуха. филтри: Почистете горната част на въздушния филтър. филтри от солни отлагания, мръсотия и листа.
18. Болт.
19. Уплътнителен пръстен: сменете го, ако е повреден.
20. Измервател на въздушния поток.

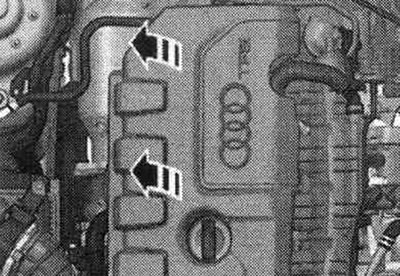

Премахване и монтиране на капака на мотоциклета. отделение
Внимателно свалете капака на двигателя от монтажните болтове. Не сваляйте капака на двигателя, като го дърпате или местите настрани.
Монтаж: За да избегнете повреда на капака на двигателя, не го удряйте с юмруци или инструменти. Монтирайте капака на двигателя (обърнете внимание на тръбата за пълнене на масло и измервателната пръчка, за да определите нивото на маслото) на двигателя. Натиснете защитния капак на двигателя в гумените накрайници с две ръце.
Демонтиране и монтаж на въздушната облицовка. филтър

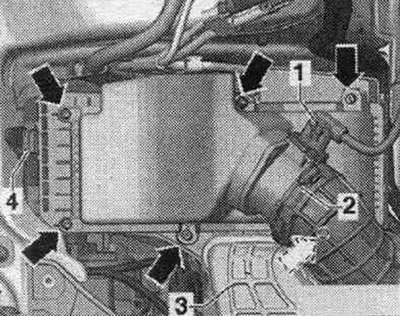

Разкачете щепселната връзка "1" от дебитомера "G70". Отворете скобата "2" на въздуховода, водещ към турбокомпресора, и свалете маркуча от дебитомера "G70". Развийте всички болтове "стрелка" от горната част на дебитомера. филтъра и го извадете нагоре. Извадете стария елемент на въздушния филтър. филтър.
Инсталация
За да се гарантира правилното функциониране на въздушния дебитомер G70, е важно да се следват тези инструкции и стъпки. Ако елементът на въздушния филтър е силно замърсен или наситен с влага. филтри, частици мръсотия или влага могат да попаднат във въздушния дебитомер G70 и да изкривят получените данни. Това причинява липса на мощност поради намаляване на изчисленото количество впръскано гориво. Използвайте само оригиналния филтърен елемент. Системи от маркучи и фитинги за маркучи. въздушните усилватели трябва да се почистят от масла и мазнини преди монтаж. Не използвайте смазочни материали, съдържащи силикон, по време на монтажа. Корпусът на въздушния филтър трябва да е чист. Закрепете всички връзки на маркучите със скоби от подходящата серия. При издухване през корпуса на въздуха. когато сменяте филтри, моля, обърнете внимание на следното: за да избегнете неизправности, е необходимо да почистите компонентите на всмукателния въздух на двигателя с парцал, като например дебитомера, всмукателния колектор и др. Продухайте дренажния отвор "стрелка" в долната част на въздушния филтър със сгъстен въздух. филтри. Точки 1, 2 и 3 не се вземат предвид.
Почистете корпуса на въздуховода. филтър (горни и долни части) от отлагания на сол, мръсотия или листа (ако е необходимо, използвайте прахосмукачка). Проверете измервателя на въздушния поток и маркуча на въздуховода (страна на чистия въздух) за липса на остатъци от сол, мръсотия и листа. Проверете за замърсявания и листа във въздуховода от предния затварящ панел на каросерията до корпуса на въздуховода. филтър. Ако има такъв, свържете вакуумен маркуч към превключващия вентил на входа за въздух "N335". Когато монтирате филтърния елемент, уверете се, че той е центриран в долната част на входа за въздух. филтър. Внимателно, без да прилагате много сила, монтирайте горната част на въздушния филтър. филтри до дъното. В същото време се уверете, че горната част е на въздух. филтърът не е бил поставен криво (следете работния ръб на уплътнението на филтърната вложка). Проверете херметичността на маркуча за подаване на въздух на въздушния дебитомер G70. Монтирайте в обратен ред.
Отстранете въздушния корпус. филтър

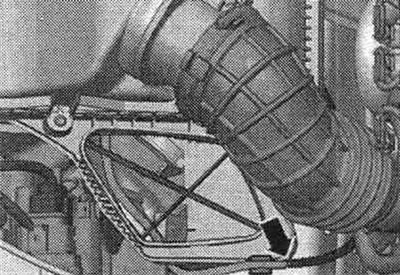

Разкачете щепселната връзка "1" от дебитомера "G70". Отворете скобата "2" на въздуховода, водещ към турбокомпресора, и свалете маркуча от дебитомера "G70". Свалете въздуховода "3". Свалете вакуумната линия "стрелка" (ако е налично).

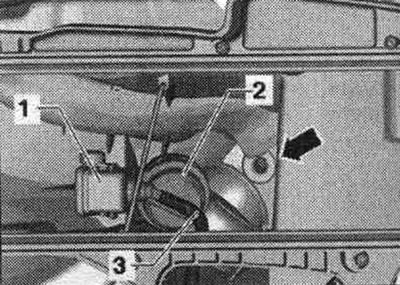

Отключете закрепването "4" на долната част на въздуха. филтър (натиснете гумените части отдясно и отляво и ги извадете нагоре). Частите (байпасен клапан с превключващ клапан за входящия въздух "N335" "1") не са монтирани във всички нива на оборудване и не са за всички страни. Когато монтирате крепежния елемент, не използвайте смазочни материали. Изключете конектора на превключващия клапан за всмукване на въздух "N335" (ако е налично). Внимателно отстранете корпуса на въздуховода. филтър.
Инсталиране

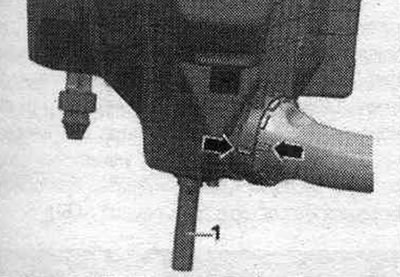

За да се гарантира правилното функциониране на въздушния дебитомер G70, е важно да се изпълнят следните стъпки. Използвайте уплътнител, за да монтирате втулката за всмукване на въздух (без силикон). Закрепете всички връзки на маркучите със скоби от подходящата серия. Ако е монтирана тръба за всмукване на топъл въздух (само във версията за страни със студен климат), уверете се, че смукателната тръба "стрелка" е правилно закрепена (следвайте маркировките). Проверете измервателя на въздушния поток и маркуча на въздуховода (страна на чистия въздух) за липса на остатъци от сол, мръсотия и листа. Проверете смукателния канал до филтърния елемент за замърсяване. Свържете конектора на превключващия вентил за всмукване на въздух "N335" (ако е налично). Поставете отново корпуса на въздуха. филтър. Маркучът за източване на водата трябва да се постави право надолу и да не се прегъва.
Монтирайте вакуумната линия "стрелка" (ако е налично). Проверете дали маркучът за подаване на въздух е херметичен на въздушния дебитомер G70. Свържете отново конектора на въздушния дебитомер G70. Монтирайте въздуховода. По-нататъшният монтаж се извършва в обратен ред.
