Инжекционна система — всмукателен колектор (Audi A4 B8)

Всмукателен колектор

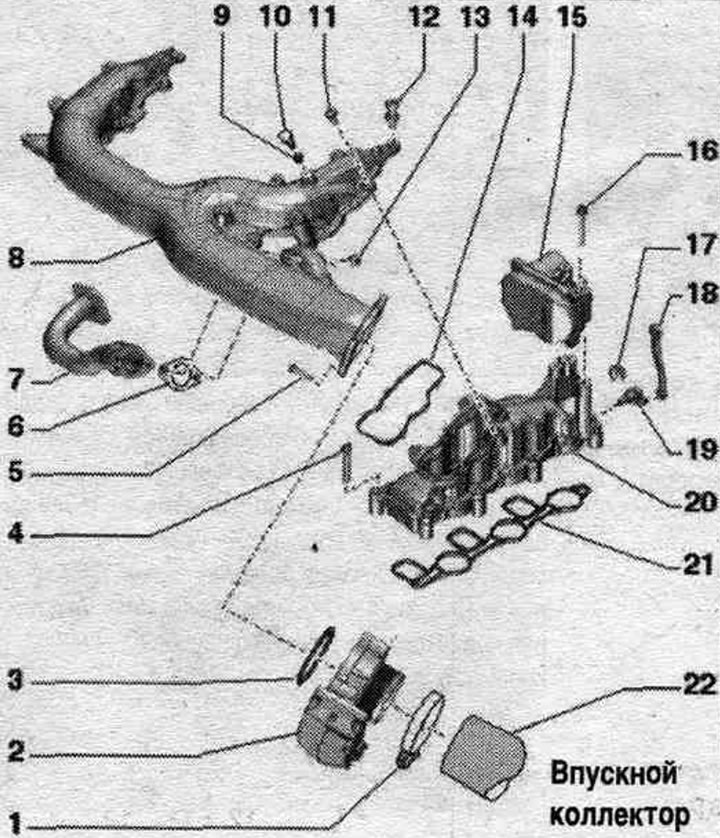

Илюстрацията показва горната част на всмукателния колектор и долната лява страна на всмукателния колектор.

Демонтиране и монтаж на горната част на всмукателния колектор

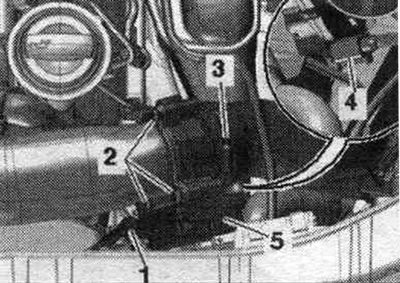

Свалете капака на двигателя. Извадете щеката за измерване на нивото на маслото "1" от водещата тръба. Свалете маркуча на въздуховода, като разхлабите скобата на маркуча "3". Разхлабете болта "2" и разкачете щепсела "4". Свалете модула на дроселовата клапа "J338" "поз. 5".

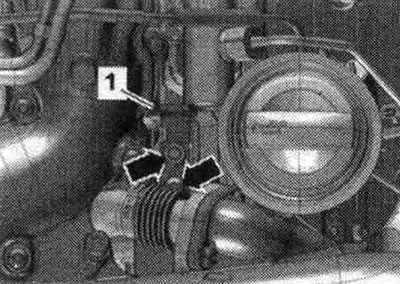

Развийте болтовете "стрелка" и свалете ухото на окачването на двигателя "1" отпред вляво.

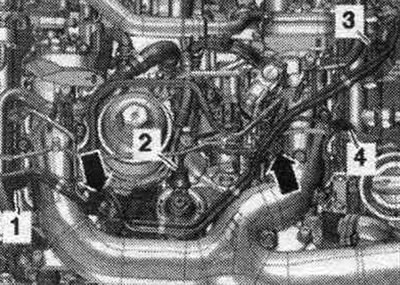

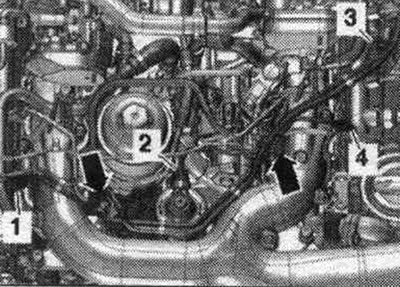

SAMA, CAMB, CCWA, CCWB, CGKA, CGKB, CCLA: Развийте винтовете със стрелка и свалете скобите. Развийте съединителните гайки "1" и "4" и свалете тръбопровода за високо налягане. "Поз. 2, 3" не се вземат предвид.

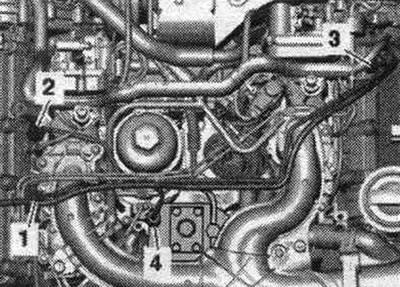

САРА: Развийте съединителните гайки "1" и "3". Освободете и свалете тръбопроводите за високо налягане. "Поз. 2" не трябва да се взема предвид.

Всички

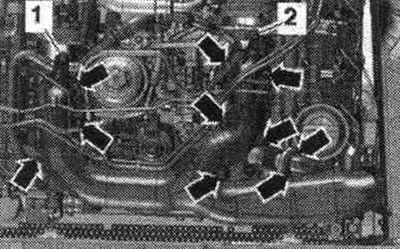

Разхлабете водещите щифтове "1" и "2" на корпуса на двигателя. Разхлабете болтовете "стрелки" и свалете горната част на всмукателния колектор.

Инсталиране

Монтаж в обратен ред. Сменете всички уплътнения и уплътнения. пръстени. Маркучи и фитинги за маркучи. въздушните усилватели трябва да се почистят от масла и мазнини преди монтаж.

SAMA, CAMB, CCWA, CCWB, CGKA, CGKB, CCLA: Монтирайте тръбопровод за високо налягане.

Долен ляв всмукателен колектор - демонтаж и монтаж

SAMA, CAMB, CCWA, CCWB, CGKA, CGKB, CCLA: Развийте винтовете със стрелка и свалете скобите. Развийте съединителните гайки "1...4" и свалете тръбопроводите за високо налягане.

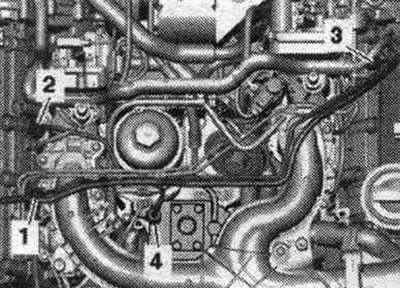

САРА: Развийте съединителните гайки "1" и "3". Освободете и свалете тръбопроводите за високо налягане. "Поз. 2" не трябва да се взема предвид.

Всички

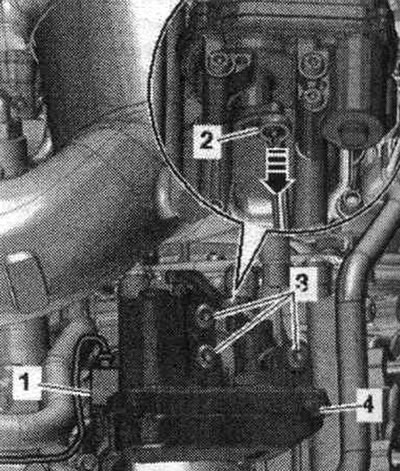

Свалете горната част на всмукателния колектор. Внимателно натиснете свързващия прът "2" по посока на стрелката от мотора на клапата на всмукателния колектор 2 V275- "стрелка" (следвайте инструкциите). Внимателно натиснете мотовилката далеч от сферичната връзка (опасност от фрактура). Разкачете конектор "1". Разхлабете болтовете "3" и свалете задвижващия мотор на клапата на всмукателния колектор "V275" "поз. 4". Разкачете конекторите на подгревните свещи на цилиндри 4, 5, 6. Свалете системата за превключване на радиатора. eGR клапан "N345" "1" от скобата.

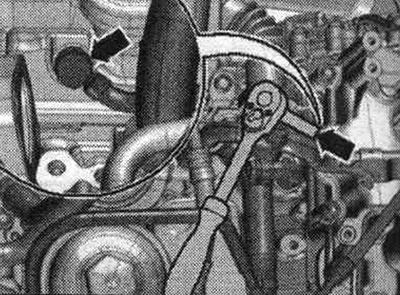

SARA, SAMA и SAMV: Развийте кухия болт "стрелка" на тръбата за обезвъздушаване на системата. охлаждане, използвайте корпуса на пантата за тази цел.

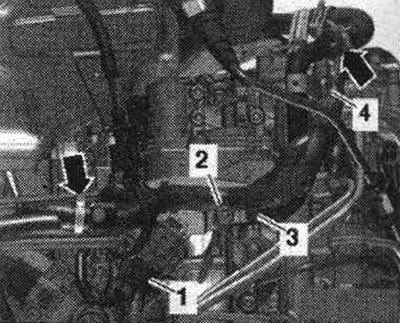

CCWA, CCWB, CGKA, CGKB, CCLA: Развийте болт "4".

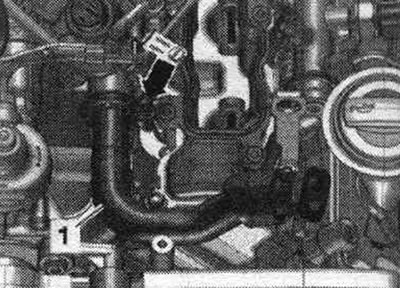

Разхлабете скобата "стрелка" и извадете тръбата "1" от системата за рециркулация на отработените газове.

Всички

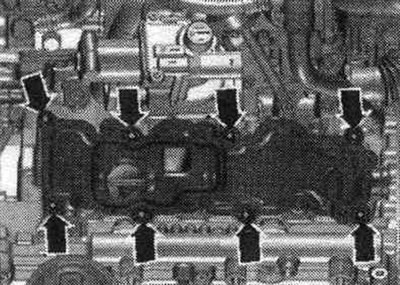

Развийте болтовете със стрелка. Отместете тръбата за обезвъздушаване на системата. охлаждането настрани и свалете долната част на всмукателния колектор отляво, като го преместите напред. Всмукателните канали на главата на цилиндъра трябва да бъдат покрити с чист парцал.

Инсталиране

Монтаж в обратен ред. Сменете всички уплътнения и уплътнения. пръстени. Преди да монтирате долната част на всмукателния колектор, е необходимо да завиете кухия болт на обезвъздушителната тръба. охлаждане с ново уплътнение за 2...3 оборота (само САРА, САМА, САМВ). Затегнете кухия болт на обезвъздушителната тръба. охлаждащ въртящ момент от 1,5 Nm. Монтирайте горната част на всмукателния колектор. Инсталирайте гориво. тръбопроводи за високо налягане.

Долен десен всмукателен колектор - демонтаж и монтаж

Свалете капака на двигателя.

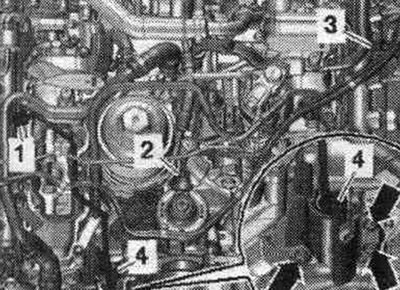

SAMA. CAMB, CCWA, CCWB, CGKA, CGKB, CCLA: Развийте болтовете със стрелка и свалете защитния екран на тръбопровода за високо налягане. Развийте съединителните гайки "1" и "4" и свалете тръбопровода за високо налягане. "Поз. 2, 3" не се вземат предвид.

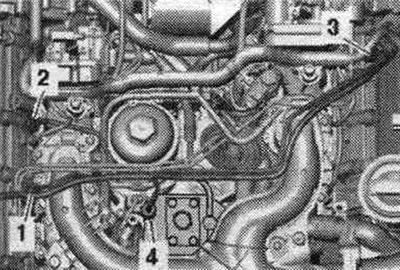

САРА: Развийте съединителните гайки "1...4" и свалете тръбопроводите за високо налягане.

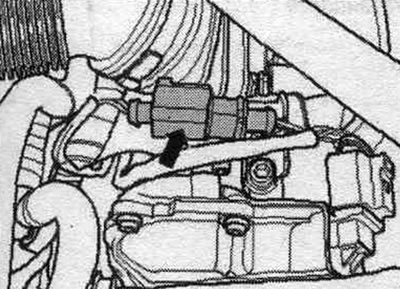

Извадете и разкачете конектора "стрелка" на сензора за температура на отработените газове 2 "G448" от скобата.

Всички

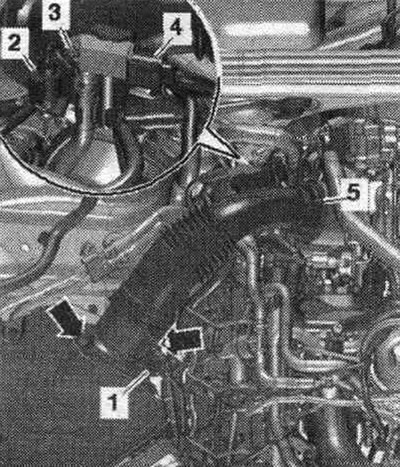

Свалете горната част на всмукателния колектор. Разкачете щепсела "1" от измервателя на въздушния поток "G70". Развийте болт "3" и освободете сензора за налягане на отработените газове 1 "G450" "поз. 4" на тръбата на въздуховода. Освободете конектора "2" на сензора за температура на отработените газове 3 за 1 цилиндров ред "G496" на въздуховодната тръба. Свалете маркуча на въздуховода с измервателя на въздушния поток "G70", като разхлабите скобата на маркуча "5" и отворите затягащите скоби "стрелки".

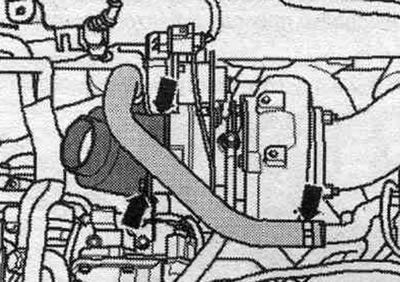

Развийте болтовете - стрелки наляво-, свалете маркуча на въздуховода - стрелка надясно- и свалете смукателната тръба с маркуча на въздуховода.

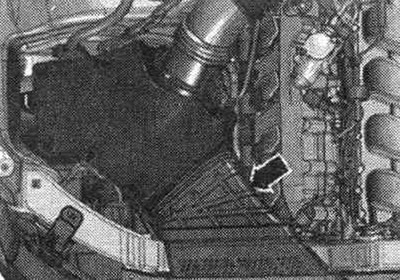

Отстранете въздуховода със "стрелка".

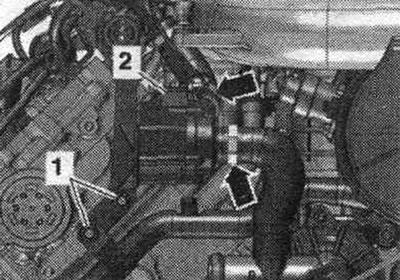

Разкачете конектора "2". Развийте болтовете "1".

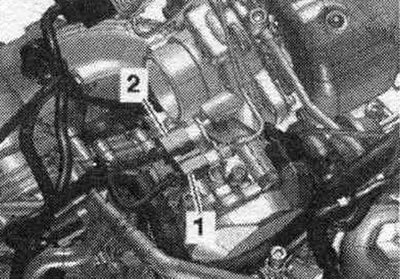

Извадете двата щекера "1 и 2" от скобата. Щепселният конектор "2" за двигателите SARA е монтиран на различно място.

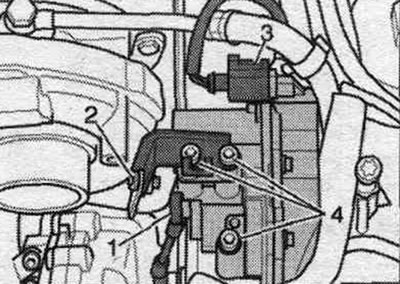

Разкачете щепсела "3" от мотора на клапата на всмукателния колектор "V157". Внимателно натиснете свързващия прът "1" по посока на стрелката, далеч от мотора на клапата на всмукателния колектор "V157" (следвайте инструкциите). Внимателно натиснете мотовилката далеч от сферичната връзка (опасност от фрактура). Болт "2" не е монтиран. Развийте болтовете "4". Разкачете конекторите на подгревните свещи на цилиндри 1, 2. 3. Избутайте кабелния сноп настрани.

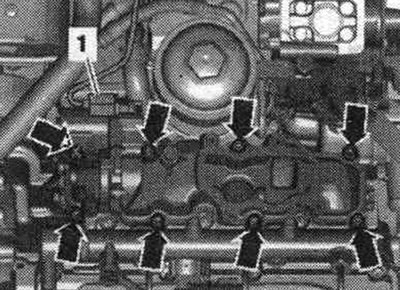

Отстранете болтовете, маркирани със "стрелки". Избутайте тръбата за охлаждащата течност настрани и свалете долната част на десния всмукателен колектор. "Поз. 1" не трябва да се взема предвид. Всмукателните канали на главата на цилиндъра трябва да бъдат покрити с чист парцал.

Инсталиране

Монтаж в обратен ред. Сменете уплътненията. Монтирайте горния всмукателен колектор. Инсталирайте гориво. тръбопроводи за високо налягане. Проверете херметичността на горивото. система..
