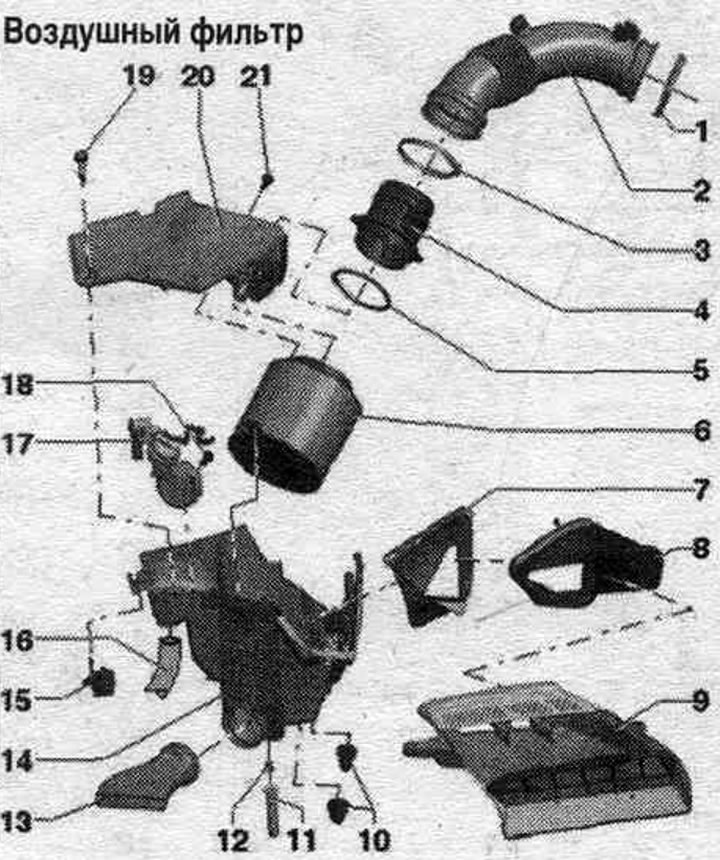

Въздушен филтър
1. Скоба за маркуч.
2. Маркуч на въздуховода: към модула за управление на дросела "J338"; при монтажа обърнете внимание на маркировките.
3. Скоба за маркуч.
4. Дебитомер: дебитомер "G70" със сензор за температура на входящия въздух "G42"; 5 Нм.
5. Уплътнителен пръстен: сменете го, ако е повреден.
6. Сменяем въздушен елемент. филтър: Винаги използвайте оригиналния филтърен елемент; почистете и финия филтър (ако е инсталиран).
7. Въздуховод: фиксиран в горната част на въздуховода. филтър; почистете въздуховода от замърсявания и листа.
8. Въздуховод: почистете въздуховода от замърсявания и листа.
9. Въздуховод: към рамката на радиатора; почистете въздуховода от замърсявания и листа.
10. Гумен накрайник.
11. Маркуч за източване на вода: почистете маркуча за източване на вода от замърсявания и листа (важно).
12. Водач за маркуч за оттичане на вода.
13. Тръбопровод за подаване на отопляем въздух (само в страни със студен климат): Поставете тръбопровода за подаване на отопляем въздух във въздушния филтър до упор и го завъртете по посока на часовниковата стрелка, докато щракне.
14. Долна част на въздуха. филтър: Почистете долната част на въздушния филтър. филтри от солни отлагания, мръсотия и листа; проверете канала за замърсяване и го почистете, ако е необходимо (важно).
15. Закрепване за долната част на въздуха. филтър.
16. -
17. Въздушен байпасен клапан. филтър "N275": с клапа за превключване на входящия въздух.
18. Болт: за байпасен вентил за въздух. филтър "N275".
19. Болт.
20. Горна част на въздуха. филтри: Почистете горната част на въздушния филтър. филтри от солни отлагания, мръсотия и листа.
21. Болт: за закрепване на въздушната облицовка. филтър.

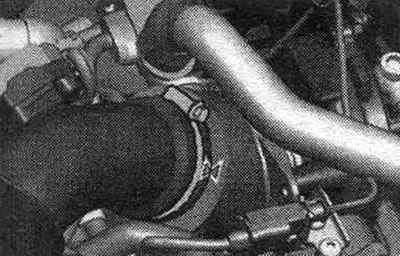

При монтаж на смукателния маркуч, вземете предвид стрелките.
Демонтиране и монтаж на въздушната облицовка. филтър

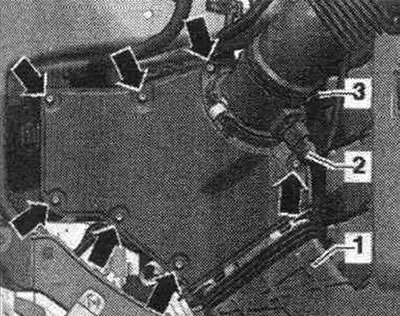

Разкачете щепсела "2" на дебитомера "G70". Свалете маркуча на въздуховода от дебитомера "G70", като разхлабите скобата на маркуча "3". Развийте болтовете "стрелка" на горната част на дебитомера. филтъра и го извадете нагоре.

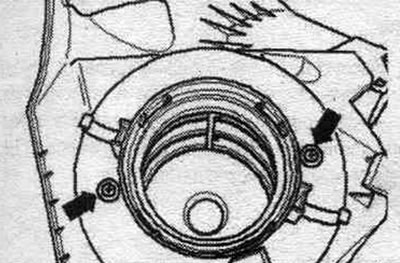

Развийте 2-та закрепващи болта на "стрелката" на сменяемия въздушен елемент. филтър.
Инсталиране

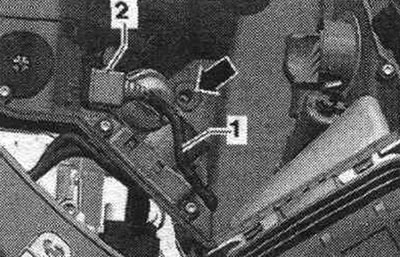

За да се гарантира правилното функциониране на въздушния дебитомер G70, е важно да се изпълнят следните стъпки. Ако сменяемият въздушен елемент е силно замърсен или наситен с влага. филтри, частици мръсотия или влага могат да попаднат във въздушния дебитомер G70 и да изкривят получените данни. Това ще доведе до загуба на мощност, тъй като се изчислява по-малък обем на впръскване на гориво. Използвайте уплътнител, за да монтирате втулката за всмукване на въздух (без силикон). Закрепете всички връзки на маркучите със скоби от подходящата серия. Проверка на маркуча за отвеждане на кондензат "стрелка" в долната част на возд. филтри за замърсявания и съсиреци (почистете, ако е необходимо).

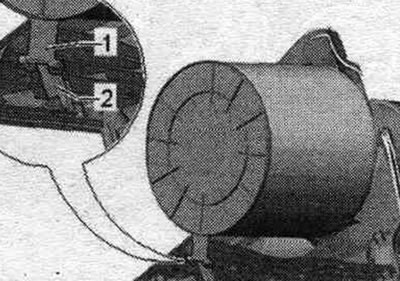

Почистете корпуса на въздуховода. филтър (горни и долни части) от остатъчни соли, мръсотия или листа (ако е необходимо, почистете чрез изпомпване). При инсталиране на резервен въздушен елемент. филтър, уверете се, че е в центъра на горната част на въздушния поток. филтър. Завинтете новия филтърен елемент към горната част на въздушния филтър. филтър. Свързваща плоча на елемента на въздушния филтър. филтър "1" трябва да е в съседство със свързващата плоча на корпуса на въздуховода. филтър "2". Внимателно, без да прилагате много сила, монтирайте горната част на въздушния филтър. филтри до дъното. Преди да затегнете болтовете, проверете отново дали горната част е разположена в жлеба на долната част на въздуха. филтър (изтичане на въздух през течове).
Завийте горната част на въздуха. филтър до дъното. Проверете херметичността на маркуча за подаване на въздух на разходомера на въздух G70. Свържете отново конектора на разходомера на въздух G70. Монтирайте го обратно в обратен ред.
