Компоненти и възли на спирачния педал и опорната скоба — премахване и монтиране (Audi A4 B8)

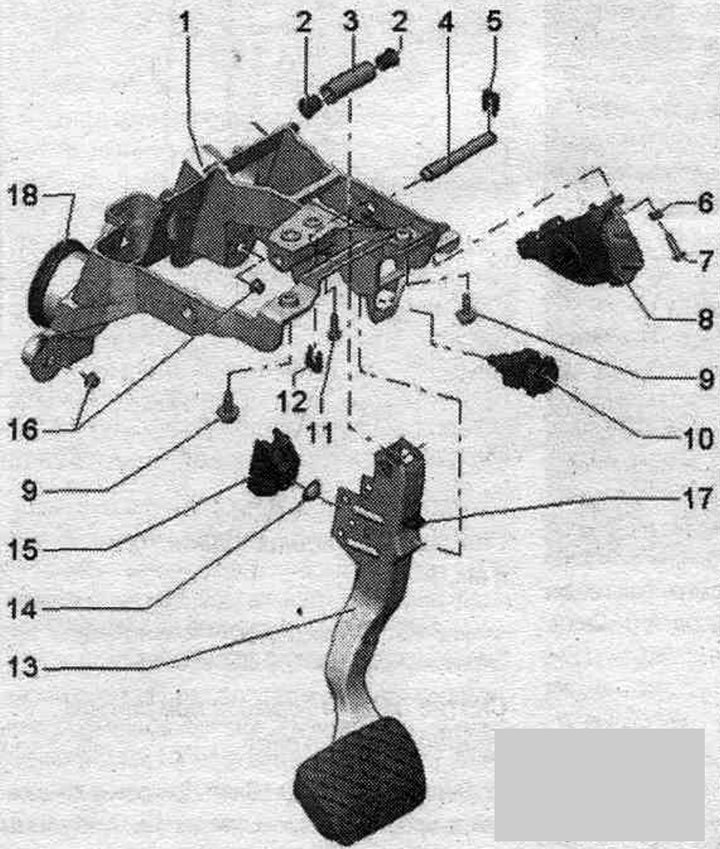

Компоненти и възли на педала на спирачката и опорната скоба

Разкачване и свързване на спирачния педал и усилвателя на спирачките

Разкачване на спирачния педал от усилвателя на спирачката

Ако е възможно, не сваляйте опората на педала на спирачката, тъй като гнездото на превключвателя на стоп светлините може да се повреди, ако педалът на спирачката се задвижи рязко при отключване.

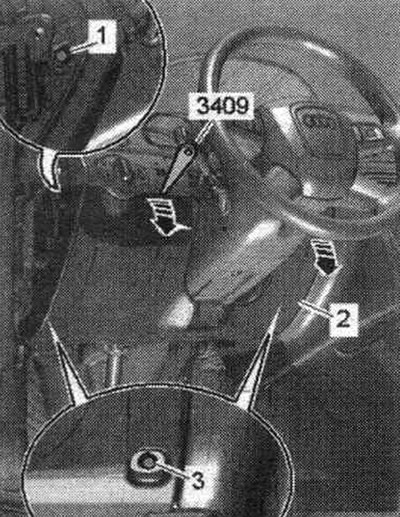

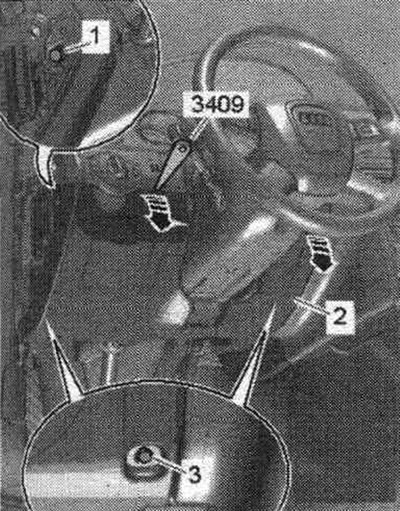

Извадете отделенията за съхранение от страната на водача "1...3".

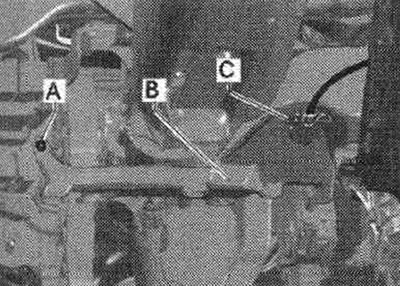

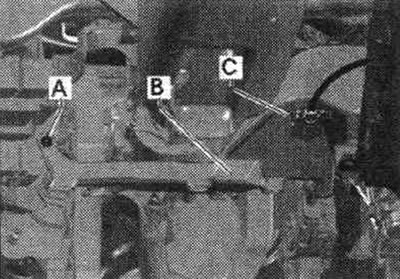

Изключете конектора "C" от въздуховода на въздуховода. за краката. Свалете въздуховода "A-B". Свалете превключвателя на стоп светлините.



Натиснете педала на спирачката към усилвателя на спирачката и го задръжте в това положение.

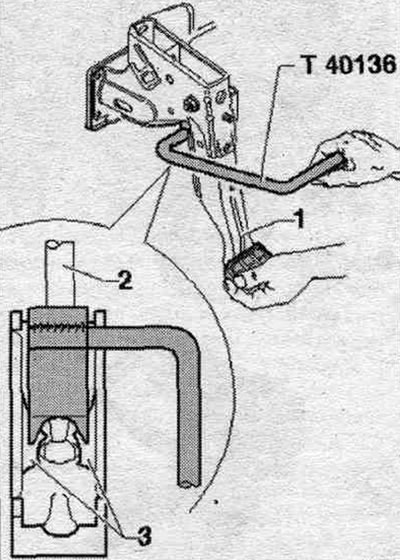

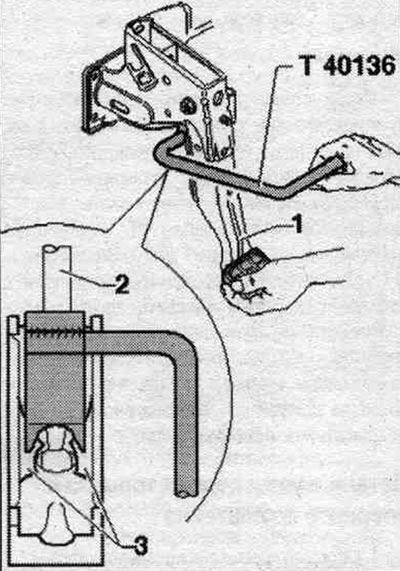

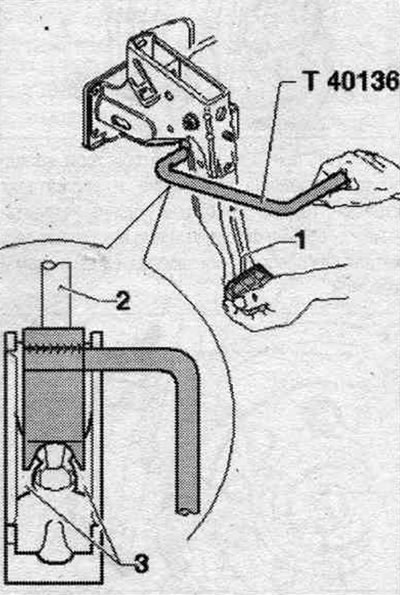

1. Педал на спирачката. 2. Прът. 3. Заключващи издатини.

Монтирайте издърпвача T40136, както е показано, и го издърпайте към водача, докато държите педала на спирачката (при извършване на тази операция педалът не трябва да се движи назад). В този случай се натискат заключващите щифтове "3" в гнездото на сферичната глава на щангата "2". За по-голяма яснота тази операция е показана с разглобен педал. Издърпайте издърпвача "T40136" заедно със самия педал към шофьорската седалка (Това ще освободи педала на спирачката от сферичния край на пръта).

Свързване на спирачния педал към усилвателя на спирачката

Ако е възможно, не сваляйте ограничителя "17" от педала на спирачката, тъй като гнездото на превключвателя на стоп светлините "10" може да се повреди, ако педалът на спирачката се задвижи рязко при отключване. Подравнете сферичната глава с гнездото на буталото, натиснете педала на спирачката към усилвателя на спирачката, сферичната глава ще влезе и ще се монтира в гнездото с ясно чуваемо щракване. Монтирайте превключвателя на стоп светлините.



Монтирайте въздуховода за обдухване на пространството. за крачета "A-B". Затегнете винта на въздуховода "A". Свържете окабеляването на въздуховода за пространството за обдухване. за крачета "C". Монтирайте отделения за съхранение от страната на водача "1...3".

Демонтиране и монтиране на спирачния педал, автомобили с ръчна скоростна кутия

За да свалите педала на спирачката на превозно средство с ръчна скоростна кутия, трябва да свалите опорната скоба.

Сваляне на спирачния педал с отстранена опорна скоба

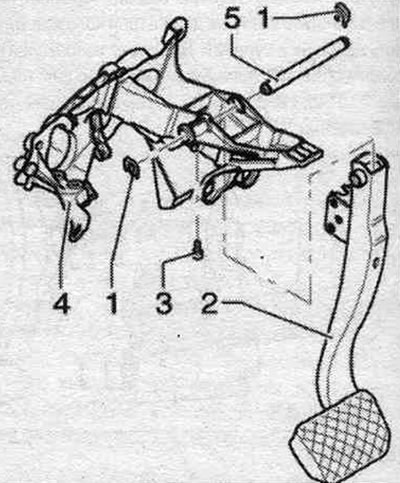

Развийте болт "3". Отстранете фиксатора "1" от лявата страна и извадете щифта "5", като го преместите надясно. Свалете педала на спирачката.

Инсталация

Ако е възможно, не сваляйте опората на педала на спирачката, тъй като гнездото на превключвателя на стоп светлините може да се повреди, ако педалът на спирачката се задвижи рязко при отключване. Ако е възможно, не сваляйте ограничителя "17" от педала на спирачката, тъй като гнездото на превключвателя на стоп светлините "10" може да се повреди, ако педалът на спирачката се задвижи рязко при отключване. Плъзнете фиксатора върху пръста отдясно. Преместете пръста си отдясно наляво по оста на педала на спирачката. Монтирайте фиксатора "1" на левия щифт. Щифтът трябва да се държи от фиксаторите от двете страни. Завийте и затегнете винт "3". Монтиране на опорната скоба на превозно средство с ръчна скоростна кутия.

Демонтиране и монтиране на спирачния педал на автомобил с автоматична скоростна кутия

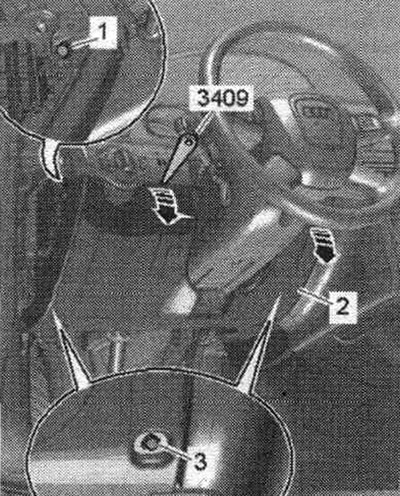

Свалете облицовките на предния панел от страната на водача "1...3".



Изключете окабеляването на въздуховода. за крачета "C". Свалете въздуховод "A-B". Свалете превключвателя на стоп светлините. Разкачете педала на спирачката от усилвателя на спирачката. Ако е възможно, не сваляйте опората на педала на спирачката, тъй като гнездото на превключвателя на стоп светлините може да се повреди, ако педалът на спирачката се задвижи рязко при отключване.



Развийте болт "11". Отстранете фиксатора "5" и извадете щифта "4", като го преместите наляво.

Инсталация

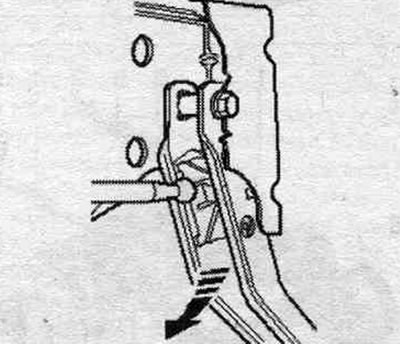

Ако е възможно, не сваляйте ограничителя "17" от педала на спирачката, тъй като гнездото на превключвателя на стоп светлините "10" може да се повреди, ако педалът на спирачката се задвижи рязко при отключване. Плъзнете ключалката "12" върху левия пръст. Преместете пръста си отляво надясно по оста на педала на спирачката. Монтирайте фиксатора "5" на десния щифт. Щифтът трябва да се държи от фиксаторите "5" и "12" от двете страни. Завийте и затегнете винт "11". Монтирайте лостчето на усилвателя на спирачката в гнездото на спирачния педал. Подравнете сферичната глава с гнездото на буталото, натиснете педала на спирачката към усилвателя на спирачката, сферичната глава ще влезе и ще се монтира в гнездото с ясно чуваемо щракване. Монтирайте превключвателя на стоп светлините. Монтирайте въздуховода за вентилационния отвор. за крачета "A-B". Затегнете винта на въздуховода "A". Свържете окабеляването на въздуховода за пространството за обдухване. за крачета "C". Монтирайте предните панелни лайсни от страната на водача "1...3".

Демонтиране и монтаж на опорната скоба, автомобили с ръчна скоростна кутия

Свалете облицовките на предния панел от страната на водача "1...3".

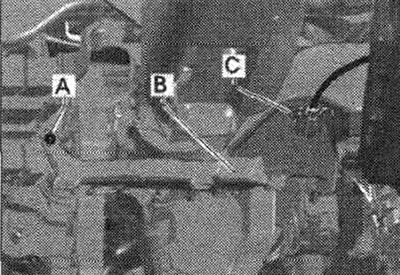

Изключете окабеляването на въздуховода. за крачета "C". Отстранете въздуховода "A-B".

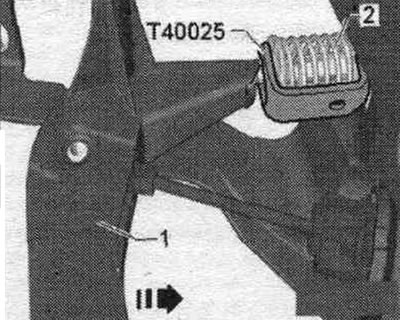

Свалете превключвателя на стоп светлините. Разкачете конектора от модула на педала на газта. Разкачете педала на спирачката от усилвателя на спирачката. Ако е възможно, не сваляйте опората на педала на спирачката, тъй като гнездото на превключвателя на стоп светлините може да се повреди, ако педалът на спирачката се задвижи рязко при отключване. Свалете пружината на сервомотора "2" от педала на съединителя "1". При последващ монтаж спазвайте правилните инструкции за монтаж. положение на серво пружината.

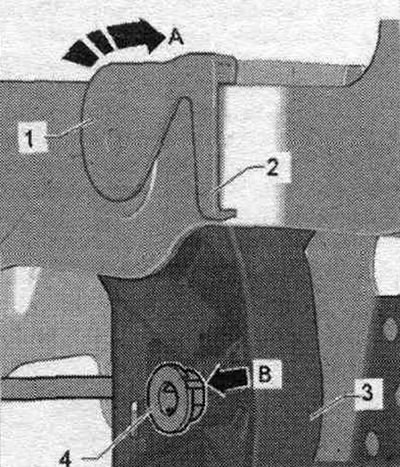

Отстранете главния цилиндров щифт. съединител от педала на съединителя "4", ключалките "1 и 2" могат да се отключат само след отстраняване.

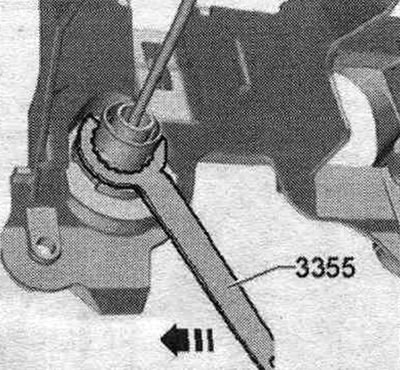

Отключване на главния цилиндър на съединителя с помощта на гребец "3355". Завъртете инструмента по посока на часовниковата стрелка "стрелка".

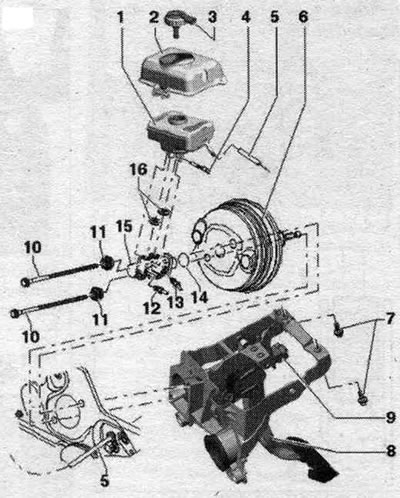

Премахнете разтягането. Отстранете преградата на кутията за оттичане на вода. Свалете капака "2" на разширителния резервоар.

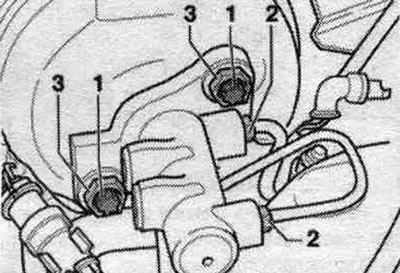

Капак "2" не е монтиран на всички превозни средства. Отстранете винтовете "1", закрепващи усилвателя на спирачките към носещата скоба.

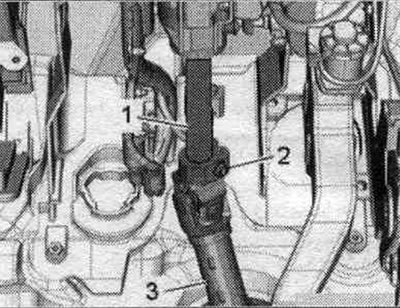

Развийте гайките "16" на водачите на опорната скоба. Настройте волана възможно най-близо до седалката на водача. Поставете волана в положение за движение право напред. Колелата са прави. Свалянето на кормилната колона не изисква сваляне на волана или арматурното табло. Развийте винт "2" от долната част на кормилната колона.

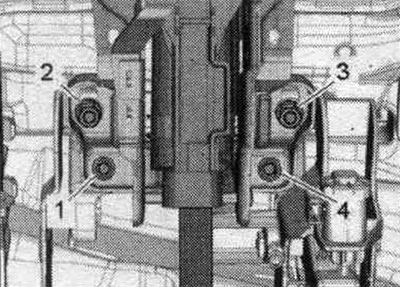

Развийте винтовете "2...4", закрепващи кормилната колона и опорната скоба.

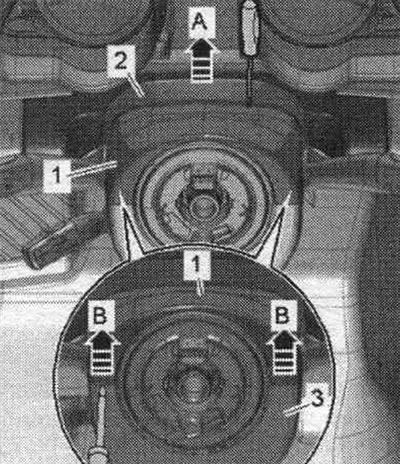

Свалете капак "2" от горния капак "1" на модула на превключвателя на кормилната колона "стрелка A". Закачете кабелите на кормилната колона. Фигурата показва изображение без волан. Не е необходимо демонтиране на волана и арматурното табло.

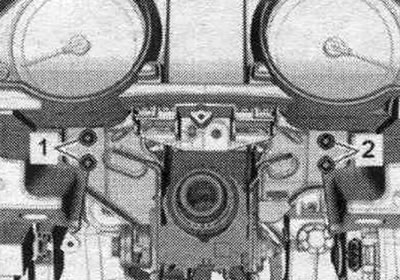

Отстранете винтовете "1 и 2" на рамката на кормилната колона, като държите волана. колона с ръка отдолу. Отпуснеш и развийте винтовете "1 и 2" с помощта на обикновен тресчотки с многогранником на 3/8 инча с удлинителем.



Свалете волана. колона от кормилния вал. Поставете волана внимателно. колона с волан. Свалете опорната скоба от превозното средство. При сваляне на опорната скоба, главният цилиндър на съединителя не трябва да се разкача от хидравличните тръбопроводи. Главният цилиндър на съединителя остава на превозното средство.

Инсталация

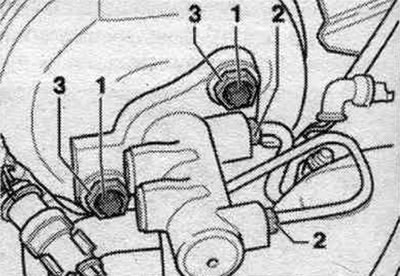

Ако е възможно, не сваляйте опората на педала на спирачката, тъй като гнездото на превключвателя на стоп светлините може да се повреди, ако педалът на спирачката се задвижи рязко при отключване. Преди да монтирате опорната скоба, проверете позицията на уплътнението на главния цилиндър. съединител. Монтирайте опорната скоба в водачите на превозното средство. Поставете главния цилиндър на съединителя през отвора в опорната скоба, като леко го завъртите надясно, така че цилиндърът да се монтира. подравнена с опорната скоба. Затегнете гайките на водачите, за да закрепите опорната скоба. Затегнете винтовете "1", закрепващи усилвателя на спирачката към носещата скоба. Първо, затегнете винтовете, които закрепват усилвателя на спирачката към носещата скоба.

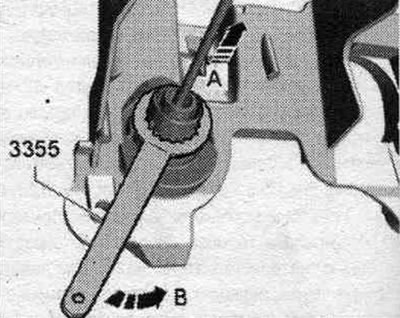

Затегнете гайките "16" на водачите на опорната скоба. Фиксирайте главния цилиндър на съединителя с помощта на издърпвач "3355". Завъртете инструмента обратно на часовниковата стрелка "стрелка B", докато движите главния цилиндър напред "стрелка".

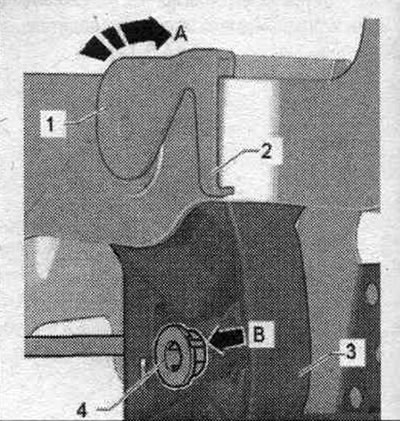

Преместете щифт "4" в педала на съединителя към главния цилиндър и го поставете равномерно. Проверете инсталацията. позиция на пръста. Жлебът на щифта "B" трябва да съвпада с жлеба на педала.

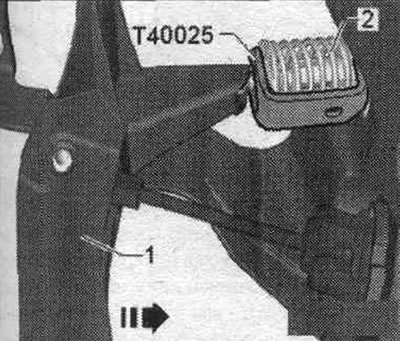

Монтирайте серво пружината "2" на педала на съединителя. Свържете конектора към модула на педала на газта.



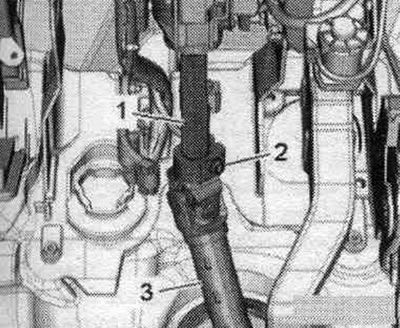

Монтирайте пръта на усилвателя на спирачката в гнездото на спирачния педал. Подравнете сферичната глава с гнездото на буталото, натиснете педала на спирачката към усилвателя на спирачката, сферичната глава ще влезе и ще се монтира в гнездото с ясно чуваемо щракване. Монтирайте превключвателя на стоп светлините. Поставете волана. колона "1" в кормилния вал "3". Поставете кормилното управление. колоната в централната тръбна рамка и затегнете винтовете. Вземете предвид различната дължина на винтовете.

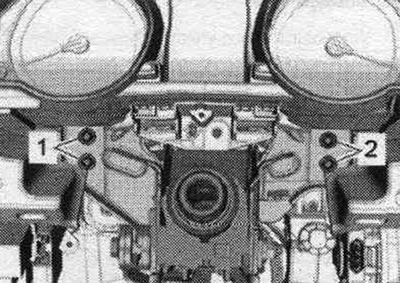

Затегнете винтовете "1 и 2" се кръстосват момент 20 Nm. Затегнете винтовете "1 и 2" с помощта на обикновен тресчотки с многогранником на 3/8 инча с удлинителем.

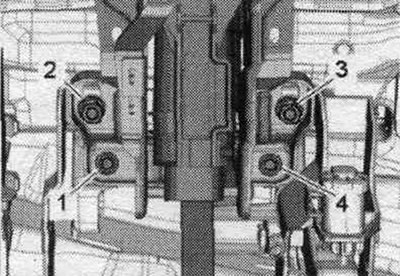

С помощта на динамометричен ключ и тресчотка VAS 5122 с удължение затегнете винтовете до 20 Nm. Монтирайте горния капак на модула на превключвателя на кормилната колона. Закрепете кабелите на кормилната колона. Затегнете винтовете на кормилния вал "2" с въртящ момент от 20 Nm. Монтирайте и затегнете долните винтове "1...4" на кормилната колона и опорната скоба с въртящ момент от 20 Nm.



Монтирайте въздуховода за обдухване на пространството. за крачета "A-B". Затегнете винта на въздуховода "A". Свържете окабеляването на въздуховода за пространството за обдухване. за крачета "C". Монтирайте лайсни на предния панел от страната на водача "1...3". Монтирайте капака "2" на разширителния резервоар. Корпус "2" не е монтиран на всички превозни средства. Монтирайте преграда за кутия за източване на вода. Инсталирайте носилка.
