Авантови автомобили
Премахване и монтиране
1. Свалете тапицерията на задния капак.
2. Разкачете щепселите, маркуча на централното заключване и маркуча на дюзата за миене на задното стъкло.
3. Отворете падащата врата и я подпрете, за да предотвратите затварянето й.
4. Разкачете газовия амортисьор от вратата на багажника.
5. Свалете монтажните болтове на пантата на вратата. Помолете двама асистенти да държат вратата, докато правите това.
При монтаж сменете уплътнителните уплътнения между пантата и вратата.
6. Регулирайте монтажните буфери на задната врата така, че когато капакът е затворен, да има празнина от 2-4 мм между буфера и каросерията.
Дръжка на задната врата - демонтаж и монтаж
7. Свалете тапицерията на вратата.
8. Разкачете всички свързващи пръти на дръжките.
9. Отстранете двата болта с шестостенна глава с шайбата.
10. Отстранете дръжката.
Когато монтирате, поставете дръжката в правоъгълния отвор в долната част на вратата на багажника, работейки откъм багажника, така че да е центрирана и успоредна. Ограничителят с уплътнението трябва да приляга към дъното на вратата.
11. Завъртете дръжката така, че проходните отвори за винтовете, които я закрепват, да са подравнени с монтажните отвори в долната част на вратата.
12. Закрепете дръжката с болтове и шайби, като ги затегнете с въртящ момент от 10 Nm.
13. Свържете пръчките и регулирайте дължината им. За да регулирате свързващия прът към заключващия превключвател, преместете лоста за освобождаване на ключалката в превключвателя в позиция "Отворено".
14. Натиснете назад лоста за движение на пръта в средата на свързващия прът, така че половинките на пръта да паснат една в друга. В това положение свържете резбовите съединители на половинките на прътите и фиксирайте прътите с лоста за движение.
Ключалки за падащи врати - Демонтаж и монтаж

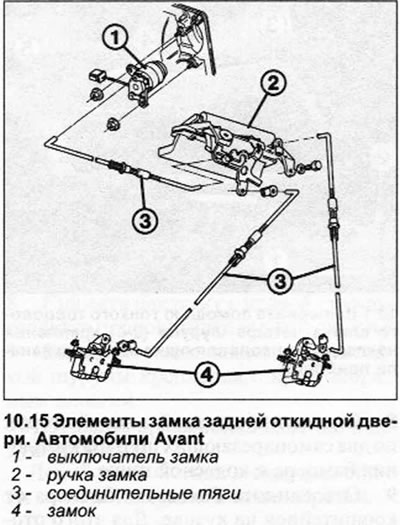

15. Отстранете тапицерията на вратата и разкачете заключващите пръти (вижте илюстрацията).
16. Развийте две шестостенни гайки в кухината на вратата от всяка ключалка.
17. Отстранете ключалката, като я вкарате в купето.
18. Инсталирайте и центрирайте ключалката и я закрепете с гайки, без да ги затягате.
19. Разхлабете фиксатора на ключалката на тялото.
20. Затворете вратата.

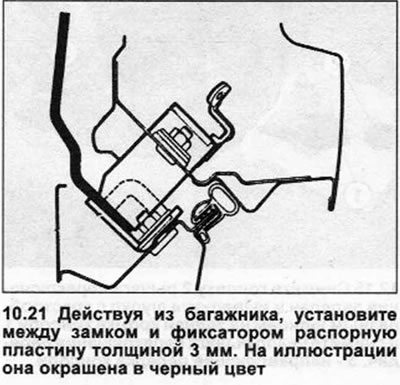

21. Работейки от багажника, монтирайте дистанционна плоча с дебелина 3 mm между ключалката и фиксатора (вижте илюстрацията).
22. Затворете ключалката и подравнете задната врата. Разстоянието между горния ръб на бронята и долния ръб на задната врата трябва да бъде 6,5-7,5 мм.
23. Затегнете шестостенните гайки, закрепващи ключалката.
24. Отстранете дистанционната плоча.
