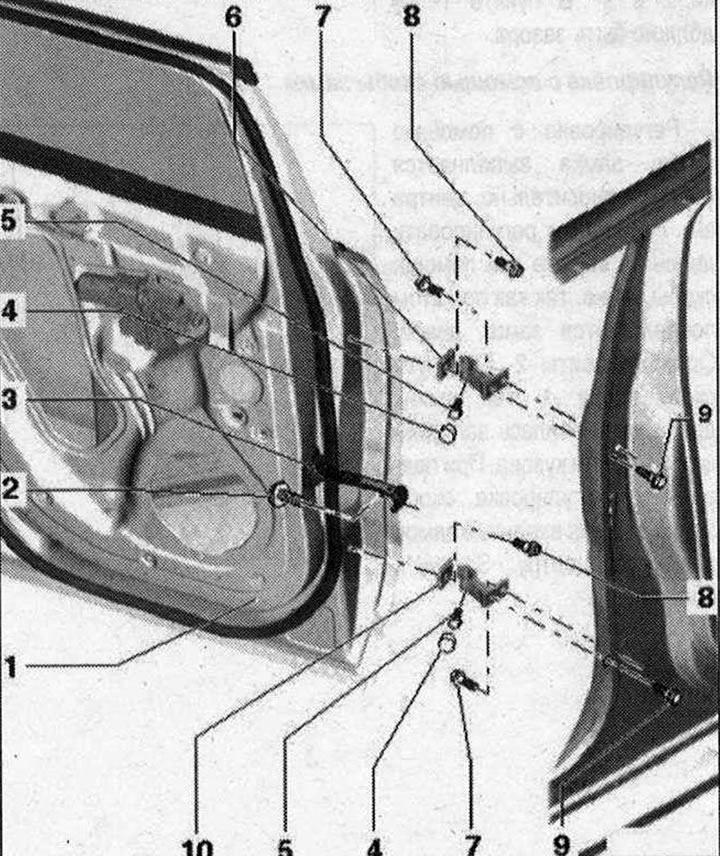

Задна врата (Audi Q5 Typ 8R)

Премахване на вратата

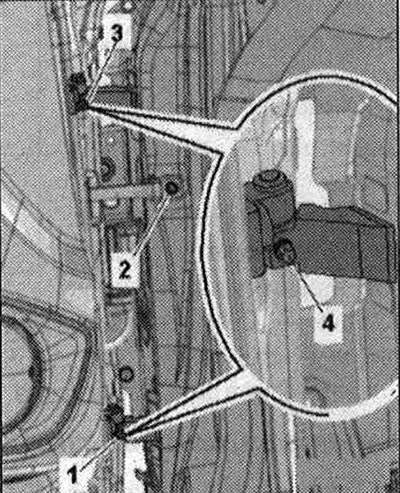

Разкачете щекера към А-колоната. Развийте болта "2" на ограничителя на отваряне на вратата. Отстранете капачките "1" и "3" от монтажните щифтове. Отстранете монтажните щифтове "4" от горните и долните панти.


Защитете боядисаните повърхности близо до вратата или отстрани от повреда. Внимателно повдигнете вратата нагоре и я извадете от пантите на вратата.

Монтиране

След като вратата е монтирана, не е необходимо регулиране.

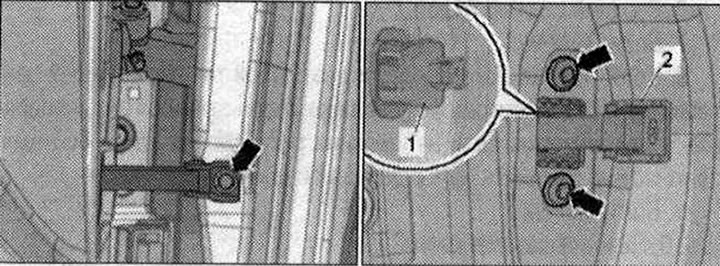

Преместете стъклото на вратата в положение "затворено". Отстранете тапицерията на вратата. Отстранете долния високоговорител. Отстранете болта "стрелка" на ограничителя на отваряне на вратата.

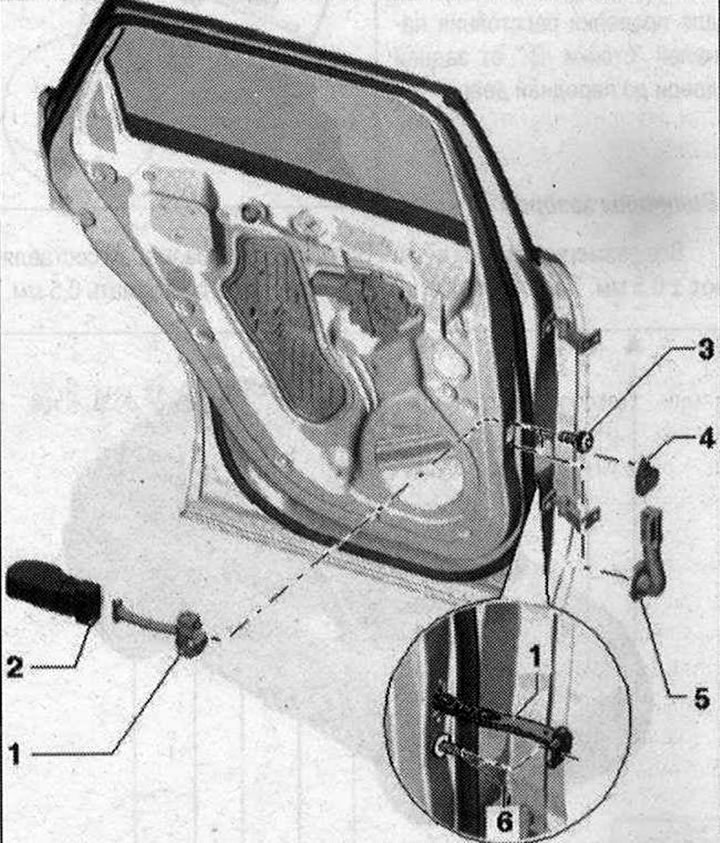

Затегнете уплътнението "1" на ограничителя на отваряне на вратата в отвора на вратата. Развийте болтовете "стрелка" и отстранете ограничителя на отваряне на вратата "2" навътре.

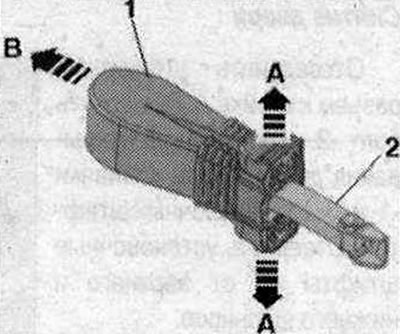

Преместете леко гумената втулка "1" от ограничителя на отваряне на вратата към стрелка A-. Отстранете гумената втулка от ограничителя на отваряне на вратата "2" "стрелка B".



Монтаж в обратен ред.

Регулиране на позицията на вратата

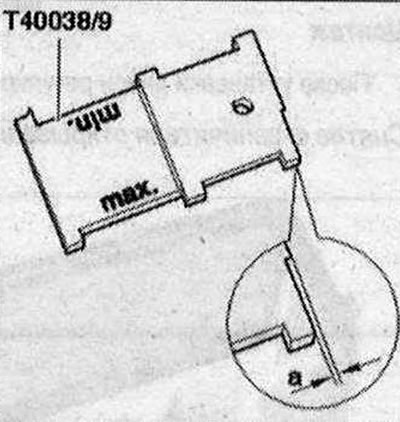

Знаците "min" и "max" се използват за проверка на страничната настройка. Жлебът в центъра на шаблона се използва за регулиране на височината. Разстоянието от 0,6 mm се използва за проверка на разстоянието на панелите на B-колоната от задната до предната врата.

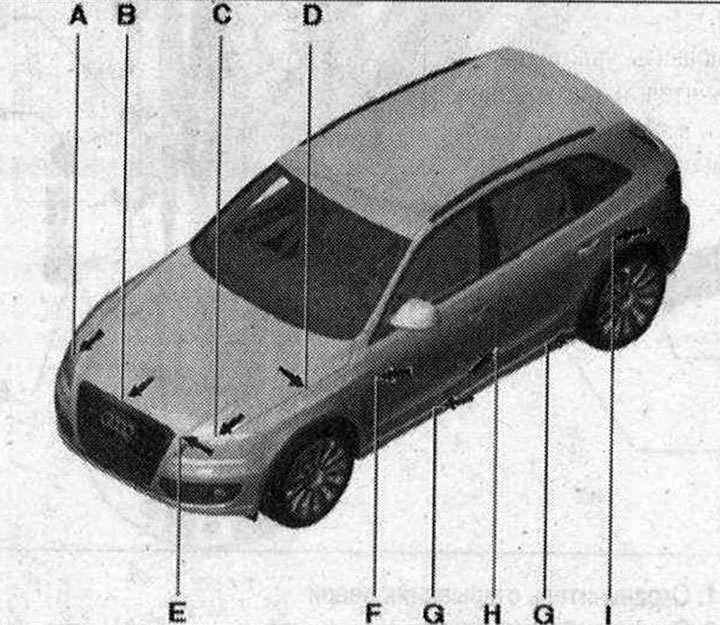

Размери на празнините

Всички размери са дадени в "mm". Всички допустими отклонения на размерите са ±0,5 mm. Успоредността на фугата не трябва да надвишава 0,5 mm.



Размер G = 5,5 мм. Размер H = 4,5 мм. Размер I = 3,5 mm Отстранете облицовката на "B" колона. Отстранете конектора на колоната "B".

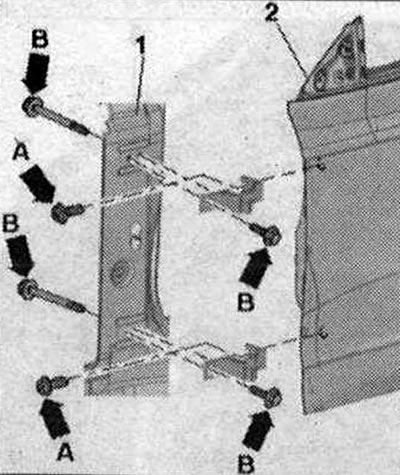

Надлъжно регулиране

Развийте болтовете "стрелка B" отгоре и отдолу на пантата и на колоната A "поз. 1". Подравнете врата "2" в надлъжна посока. Затегнете винтовете "стрелки B".

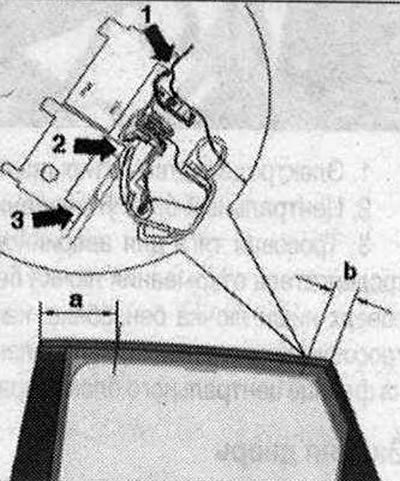

Болтовете на пантите от страната на вратата са така наречените центриращи болтове, така че регулирането на вратата с тези болтове обикновено не е необходимо. Ако е необходима настройка с тези болтове, те могат да бъдат заменени с болтове със същата дължина и здравина. За настройка използвайте шаблон "T40038/9". Монтирайте шаблона на разстояние "а" = 150 mm или "Ь" = 50 mm. Когато се регулира правилно, шаблонът трябва да пасне на покрива и декоративната лента в "точка 1" (стрелки), както е показано на фигурата. В "точка 2" долната страна на стъкления водач трябва да е вътре в жлеба.

Регулиране спрямо центъра на автомобила

Разхлабете горния и долния болт "стрелка A" на пантата. Подравнете врата "2" в надлъжна посока. Затегнете винтовете "стрелки A". За проверка използвайте шаблона "T40038/9".


Монтирайте шаблона на разстояние "а" = 150 mm или "Ь" = 50 mm. За позиция "мин" "точки "1" и "3" трябва да са съседни. Не трябва да има пропуск в "точка "2". За позиция "максимум" "точки "2" и "3" трябва да са съседни. Не трябва да има пропуск в "точка "1".

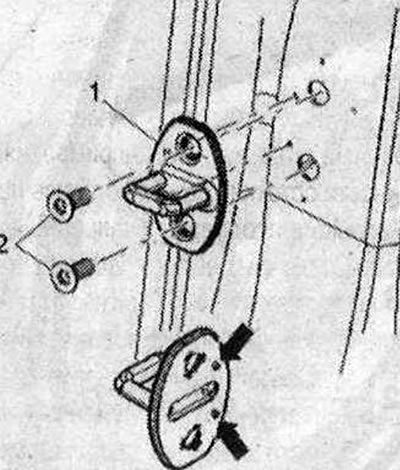

Регулиране със скобата за заключване

Регулирането с помощта на заключващата скоба се извършва само спрямо центъра на автомобила. Не регулирайте височината на вратата с помощта на заключващата скоба, тъй като това ще повреди ключалката на вратата. Разхлабете болтовете "2". Преместете заключващата скоба "1", така че вратата да е наравно с контура на тялото. Когато се регулира правилно, заключващата скоба трябва да пасва в ключалката на вратата в центъра. Затегнете болтовете "2".
